PTSOP-II反向50针贴片SMD芯片结构

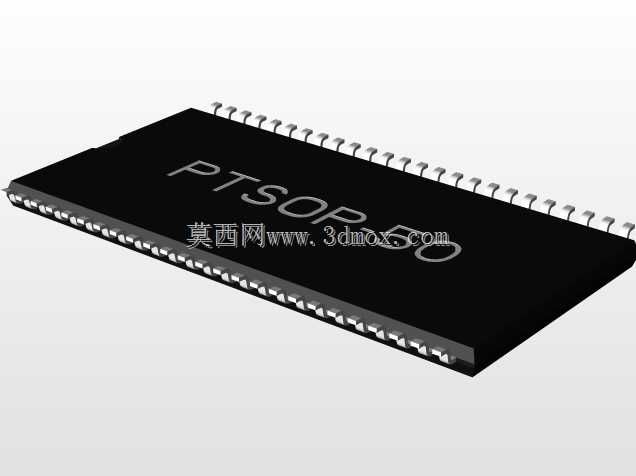

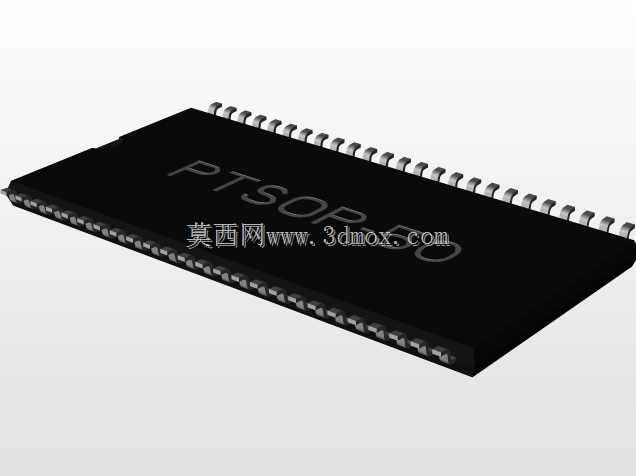

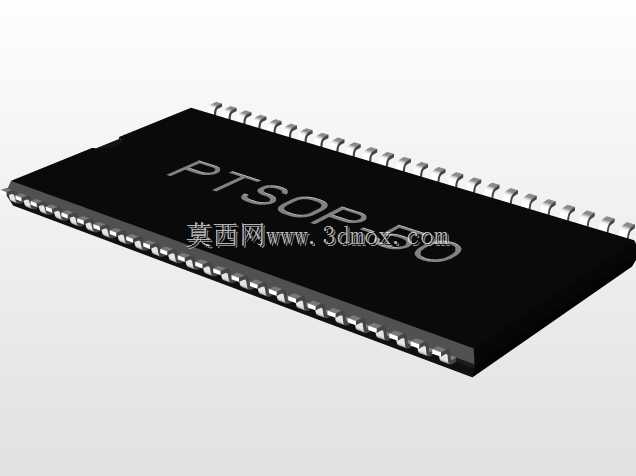

在消费电子、工业控制板卡、通讯终端设备的PCB布局设计环节，表面贴装类芯片的封装选型直接决定了板卡的布线密度、焊接良率与长期运行可靠性，这款反向引脚排布的PTSOP-II封装芯片，是针对高密度板卡空间受限场景设计的表贴元件，在做PCB封装库绘制、整机结构干涉检查、SMT贴装程序模拟时，精准的三维结构能帮设计人员提前规避引脚错位、元件与周边结构件干涉、焊盘尺寸不匹配等常见工程问题。做这类封装的三维建模时，首先要锚定安装基准面，也就是芯片底部与PCB焊盘贴合的平面，所有尺寸链都要从这个基准面出发推导，避免出现安装时的高度差问题。这款芯片的引脚采用反向排布设计，也就是引脚从芯片本体两侧向外延伸后向下弯折，和常规正向排布的同引脚数PTSOP封装相比，引脚的出线方向更适配高密度板卡的内层布线走向，能减少过孔数量，缩短信号走线长度，对高速信号传输的阻抗一致性控制有明显帮助。从实际安装边界来看，芯片本体长度20.86mm，宽度10.11mm，相邻引脚的中心间距为0.8mm，两侧各排布25个引脚，总计50个焊接引脚，引脚的伸出长度、弯折弧度、末端焊脚的平面度都严格匹配SMT回流焊的工艺要求，建模时特意还原了引脚末端的微倒角结构，这个细节在做贴装吸嘴取料模拟、焊膏印刷钢网开孔设计时非常关键，要是忽略这个结构，很容易出现模拟时的干涉误判，导致实际生产时出现吸嘴取料偏移、焊膏印刷量偏差的问题。在实际工程应用里，这类封装的芯片常被用在路由器主控板、工业采集模块的存储电路、小型变频器的驱动控制电路中，因为表贴封装不需要在PCB上开插件通孔，能充分利用PCB的双面布线空间，缩小整机的板卡尺寸。建模过程中，对芯片本体的表面丝印区域做了等比例还原，同时严格控制了引脚与本体之间的相对位置公差，所有引脚的共面度误差控制在0.05mm以内，完全贴合实际元器件的出厂公差范围，设计人员在做整机装配模拟时，可以直接调用这个模型做静态干涉检查，不需要再额外调整尺寸参数。另外要注意的是，这款反向引脚的封装和常规同引脚数PTSOP封装的引脚定义顺序是镜像的，在做电路原理符号与封装映射的时候，需要对应调整引脚序号，要是直接套用常规封装的引脚映射，很容易出现焊接后芯片功能异常的问题，三维模型里特意按照实际元件的引脚排布顺序做了序号对应，能帮设计人员在封装匹配阶段就发现这类映射错误，减少打样后的返工概率。在做板卡的热设计模拟时，这个模型的本体尺寸、引脚接触面积参数也能直接导入热仿真软件，计算芯片工作时的热量通过引脚传导到PCB焊盘的散热效率，辅助设计人员判断是否需要在芯片周边增加散热过孔或者小型散热片，避免芯片长时间工作时出现过热降频的问题。
