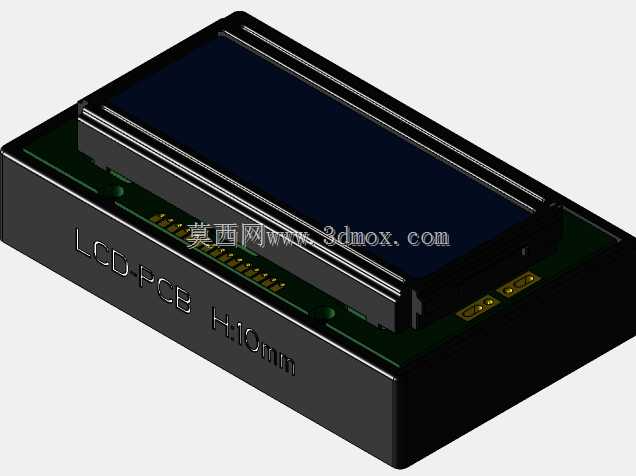

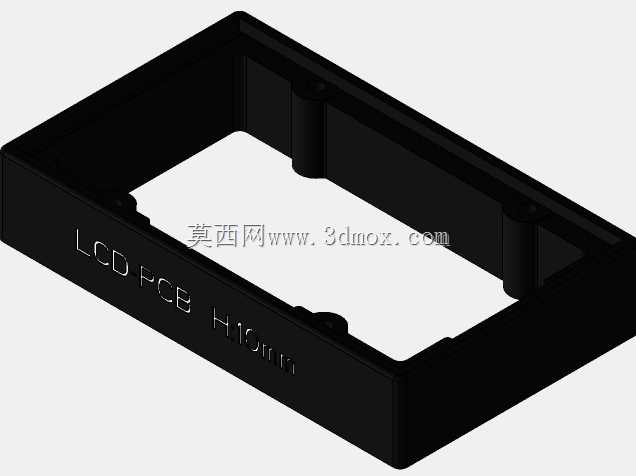

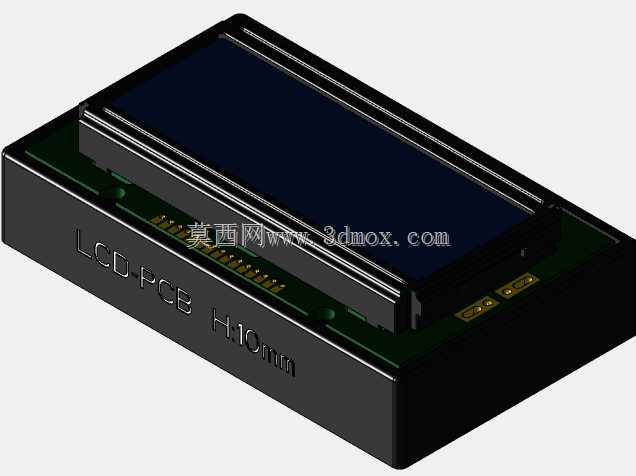

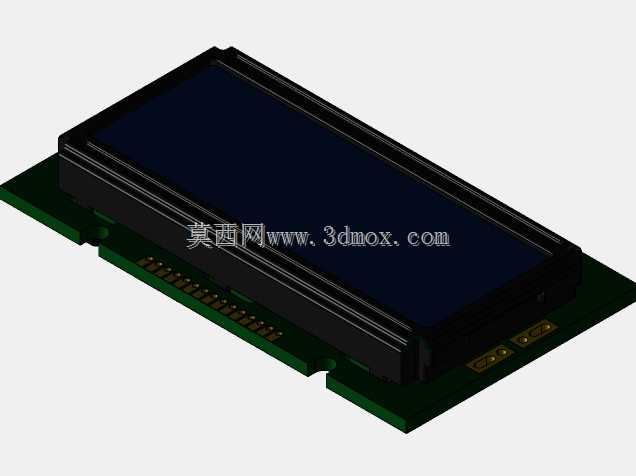

在工业控制终端、小型检测仪器、嵌入式人机交互面板的设计场景中,显示单元与主控PCB的安装间距控制一直是结构工程师需要重点考量的细节,既要保证液晶模块的插接定位可靠,也要预留足够的走线空间、避免板载元件与显示模组背部产生硬接触干涉,同时还要控制整体装配高度,适配紧凑的设备外壳内部空间。这款RC1202A对应的间隔安装结构,正是针对1202规格字符型LCD模块的装配需求设计,整体将PCB间隔高度设定为10mm,组件总高度控制在11.6mm,刚好匹配常规双排排针插接后的咬合长度,不会出现排针露出过长易弯折、或是插入深度不足接触不良的问题。从结构设计逻辑来看,该组件采用框式承托结构,底部基座直接贴合主控PCB表面,四周设置的限位凸台刚好卡住LCD模块的PCB边缘,装配时不需要额外设计复杂的定位柱,只需要将液晶模块顺着导向槽推入即可完成预定位,后续焊接排针或者打胶固定都能保证位置精度,不会出现屏幕偏移、与外壳显示窗口对位不准的问题。基座侧面预留的开槽位置,刚好对应LCD模块背部的金属引脚与可调电位器位置,装配完成后不需要拆卸模块就能完成屏幕对比度的调试,也给板上的贴片电容、电阻预留了足够的避让空间,不会因为间隔件的存在挤压元件造成虚焊。在实际选型应用中,这类间隔结构可以直接替代零散的铜柱支撑方案,减少装配时的零件数量,传统方案需要在LCD四个角分别安装铜柱,拧螺丝的过程中很容易因为受力不均导致PCB翘曲,甚至压裂液晶玻璃,而整体式的间隔承托结构可以将受力均匀分散到整个模块边框,受力点避开液晶玻璃的脆弱区域,提升整机的抗振动性能,在有小幅振动的工业设备场景下也能避免屏幕接触不良、显示缺划的问题。安装边界上,该结构的外形轮廓完全贴合1202A规格LCD的外尺寸,不会额外占用PCB的板上空间,周边预留的0.5mm间隙可以吸收PCB加工、外壳注塑产生的公差累积,不会出现装配时卡滞的问题,底部与PCB接触的平面做了0.1mm的微凸点设计,打胶固定时胶液可以均匀扩散,不会出现溢胶到屏幕正面的问题。对于需要快速搭建嵌入式显示单元的结构设计人员来说,这类标准化的间隔组件可以直接复用,不需要重新绘制支撑结构,能有效缩短样机开发的周期,同时经过实际装配验证的尺寸参数,也能避免自行设计时容易出现的间距不合理、定位偏差等常见问题,适配各类采用1202字符屏的小型智能设备、工控采集模块的装配需求。
- 全部评论(0)
- 模板大小 6.79 MB
- 售价 5金币
- 浏览次数
- 系统要求 PTC Creo Elements,PTC Creo Elements,Solid Edge,STEP / IGES,STEP / IGES
- 软件分类 通用机械零部件
