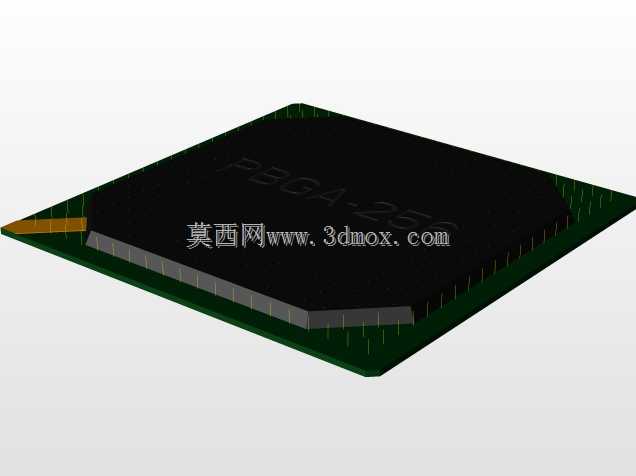

PBGA256表贴封装芯片三维结构设计

在消费电子、工业控制板卡、通讯设备主板的PCB布局布线工作中，BGA封装芯片的三维占位模型是结构干涉检查、装配空间预留的核心参考要素，这款PBGA256封装的三维模型，完全按照实际量产器件的物理尺寸搭建，可直接导入各类EDA结构协同设计流程，为硬件结构工程师提供精准的空间边界参考。从实际应用场景来看，这类256球的PBGA器件常被用于中端FPGA、微控制器、高速接口转换芯片的封装载体，在板卡装配环节，表贴工艺的回流焊温度曲线设置、焊盘钢网开口设计、贴片吸嘴选型都需要依托准确的器件外形尺寸做前期验证，若三维模型尺寸存在偏差，很容易出现贴片时器件与周边高耸电容、结构件干涉，或者焊球对位偏移导致的虚焊连锡问题。这款模型在设计时严格遵循器件实际的外形公差要求，主体塑封部分为方正的黑色实体结构，边缘做了符合实际注塑工艺的微小倒角处理，底部的256个焊球按照1.27mm的标准节距呈矩阵排布，整体器件长宽均为27mm，封装总高度符合常规PBGA器件的厚度规范，能够完全匹配PCB设计中封装库的尺寸边界。在建模思路上，没有做多余的外观细节渲染，而是把精度重点放在安装配合的关键尺寸上：塑封体的边缘到最外侧焊球的距离、焊球的突出高度、器件底部的中心凹陷区域都做了1:1还原，工程师在做板卡堆叠设计时，可以直接用这个模型核对器件与下方走线层、上方散热片或者屏蔽罩的间隙，不需要反复核对器件手册的二维尺寸图。对于做整机结构设计的工程师来说，这类表贴芯片的三维模型还能帮助评估主板在壳体内部的装配空间，尤其是在紧凑型便携设备的内部结构设计中，每一个板载元件的高度、占位都会影响整体的堆叠厚度，准确的PBGA模型可以提前规避后期试产时出现的元件顶壳、散热间隙不足等问题。不同于原理性的示意模型，这个结构完全贴合实际量产器件的物理特征，焊球的排布矩阵完全对应标准PBGA256的球定义，在做焊接工艺仿真时，也可以依托这个模型的焊球位置做温度场分布的模拟，帮助工艺工程师优化回流焊的温区设置，减少焊接缺陷的产生。在板卡的可制造性设计评审环节，准确的器件三维模型还能帮助检查贴片设备的吸嘴吸附面是否平整，器件传送过程中是否会和飞达、轨道部件发生剐蹭，提前识别生产环节的潜在风险，减少试产阶段的问题整改周期。
