19针脚2.54节距连接器外壳结构

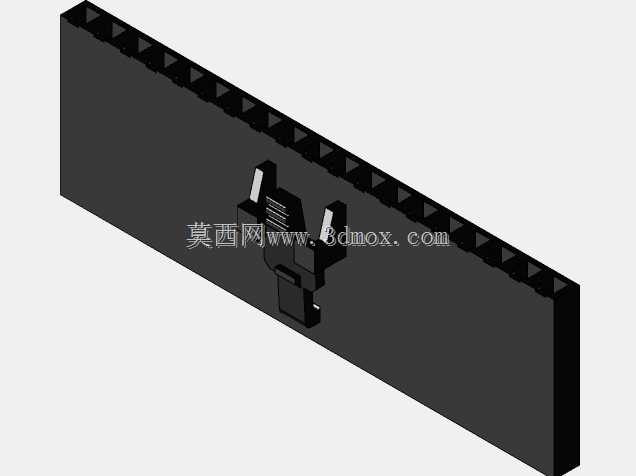

在工业控制板卡、消费电子内部线束互联、测试治具信号转接这类场景里，板对板、线对板的信号传输稳定性很大程度取决于接插件外壳的定位精度与针脚防护能力，这款19针位的连接器塑壳，正是针对小间距信号传输场景设计的绝缘承载构件。从实际安装适配的角度看，该外壳采用2.54mm标准针脚节距设计，这一间距是通用排针排母、板卡插针的通用规格，能直接适配市面绝大多数标准针脚组件，不需要额外定制转接件，大幅降低选型适配的时间成本。整体外形尺寸控制在长48.26mm、宽5.55mm、高15.24mm的范围内，窄边宽度仅5.55mm的设计，专门针对板卡上排布密集的接插区域做了空间优化，在多组接插件并排布置的工控IO板、信号采集端子排上，不会出现相邻外壳干涉的问题，15.24mm的高度既给针脚焊接端预留了足够的爬电距离，也不会因为壳体过高占用板卡上方的布线或结构件安装空间。设计过程中，外壳内部的针脚卡槽做了等距定位凸筋，每一个针脚位都有独立的导向槽，插装针脚时能自动校正针脚的垂直度，避免针脚歪折导致的虚接、短路问题，外壳边缘做了0.2mm的倒角处理，在对接公母座时能起到导入导向作用，减少盲插时的对位阻力，反复插拔过程中也不会因为锐边刮蹭磨损对接端的绝缘层。外壳一侧的定位卡扣结构，在插装到位后会和板卡上的定位卡槽卡合，能承受常规布线拉扯产生的轴向拉力，避免设备运输、运维过程中接插件松脱导致的信号中断。从材质适配的结构设计来看，壳体壁厚均匀，控制在1.2mm左右，既满足注塑成型时的熔胶流动要求，避免出现缺胶、缩痕的成型缺陷，也能给内部针脚提供足够的绝缘防护，抵御日常使用中的灰尘附着、轻微外力磕碰。在实际设备选型时，这类窄体长条形多针连接器外壳，尤其适合空间紧凑的嵌入式设备、小型PLC扩展模块、传感器信号集线板使用，统一的节距参数能兼容常规的波峰焊、回流焊焊接工艺，不需要调整现有产线的焊接治具，外壳的安装定位孔和板卡上的固定孔位完全对齐，焊接后可以额外增加固定点，进一步提升接插件的抗振动能力，在有轻微振动的设备舱内也能保持稳定的连接性能。
