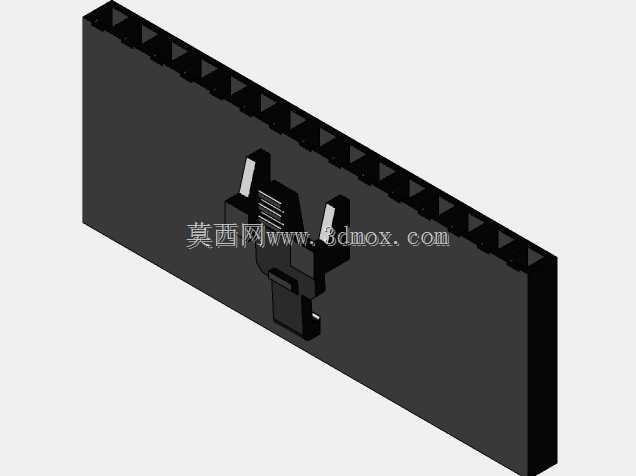

15针2.54节距连接器黑色外壳结构

这款连接器外壳主要应用在板对板、线对板的电子信号传输场景中，常见于工业控制板卡、嵌入式设备、通讯终端内部的电路连接部位，作用是为内部插针组件提供绝缘防护与安装定位，避免插针受外力弯折、积尘短路，同时保证对接时的对位精度，降低插合错位导致的针脚损坏概率。从结构设计来看，外壳采用单侧带定位卡扣的形式，插合后卡扣可与对接端的卡槽卡合，防止设备运行过程中受振动出现连接松脱、信号中断的问题；外壳内侧设置有对应15根插针的定位槽，每根插针的安装位都做了限位挡边，装配时插针压入后不会出现轴向窜动，相邻针位之间的隔筋厚度均匀，能保证各针脚之间的绝缘距离满足安规要求，避免高压差针脚之间出现爬电现象。外形尺寸上，整体长度38.1mm，宽度15.24mm，高度5.55mm，安装时需要在PCB板上预留对应长宽的安装区域，外壳底部设置有两个定位柱，对应PCB板上的定位孔，装配时定位柱先插入孔位完成预定位，再进行焊接或者卡扣固定，能有效提升装配效率，减少对位偏差。节距设置为2.54mm，是通用的排针排母标准节距，可与同规格的通用接插件适配互换，不需要单独开发对接端部件，能降低整机的物料采购与维护成本。外壳边缘做了0.2mm的倒角处理，既可以避免塑胶件成型时的飞边毛刺划手，也能在插合时起到导向作用，让对接过程更顺畅，不会出现边角卡滞的问题。壁厚设计上，主体壁厚保持1.2mm均匀分布，既满足注塑成型时的塑胶流动要求，避免出现缺胶、缩痕等成型缺陷，也能保证外壳有足够的结构强度，在常规插拔力作用下不会出现开裂、变形的情况。在实际选型使用时，需要注意安装空间的高度预留，除了外壳本身的5.55mm高度，还要预留出插针焊接后突出板面的高度，以及对接端插件的插合行程空间，避免出现装配干涉；同时外壳的卡扣卡合量设计为0.8mm，既能保证足够的拉脱力，也不会因为卡合量过大导致拆卸时需要过大的外力损坏周边元器件。
