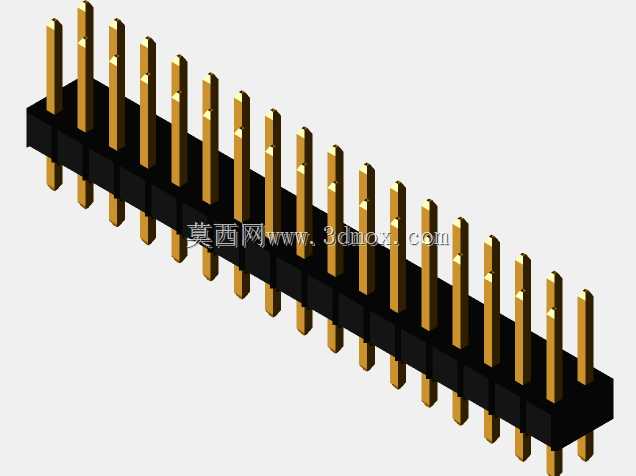

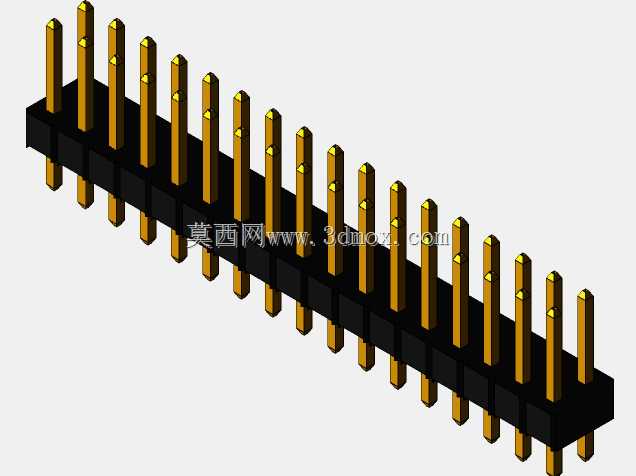

34Pin2.54mm节距直插排针连接器结构

项目分类:3D模型 发布时间:2021-08-29 ID:253593
  • 34Pin2.54mm节距直插排针连接器结构
  • 34Pin2.54mm节距直插排针连接器结构
  • 34Pin2.54mm节距直插排针连接器结构
  • 34Pin2.54mm节距直插排针连接器结构

这款直插排针是板对板、板对线连接场景中极为常用的基础互联元件,日常在工控控制板卡、消费电子主板、嵌入式开发模块、测试治具的电路连接环节都能见到它的身影,核心作用是实现不同PCB板之间、PCB板与外接线束之间的稳定电信号与小电流传输,是电子装联环节用量极大的基础互联部件。从结构设计来看,这款排针采用单排直插布局,总计34个导通插针,插针选用黄铜基材做基底,表层做镀金处理,既保证插针自身的导通性能,也能提升接触部位的耐磨与抗氧化能力,降低长期使用后的接触电阻波动风险;插针之间的中心节距严格控制在2.54mm,这是行业通用的标准间距,能够完美匹配市面上绝大多数通用排母、面包板、PCB通孔焊盘的孔位布局,无需额外调整孔位即可完成适配。黑色的绝缘基座采用耐高温工程塑料注塑成型,能够承受波峰焊、回流焊过程中的短时高温冲击,不会出现基座融化、插针移位的问题,基座上每个插针对应的定位槽都做了过盈配合设计,插针压入基座后能够保证足够的保持力,避免插针在插拔过程中出现松动、退针的情况。外形尺寸方面,这款排针整体长度为43.18mm,宽度为5.08mm,整体高度为8.89mm,安装时插针穿过PCB板上对应位置的金属化通孔,过波峰焊后即可完成固定,插针的尾部露出长度适配常规PCB板厚的焊接要求,不会出现尾部过长导致焊盘连锡、或是过短导致焊接强度不足的问题。在实际选型使用时,需要注意安装边界的预留:排针长度方向两端需要预留至少1mm的操作空间,方便插拔对位,宽度方向因为没有侧部突出结构,相邻器件只要满足常规电气间隙要求即可布局;直插式的结构相比弯针排针,在垂直安装的板卡连接场景中占用的板上横向空间更小,适合板间距紧凑的叠板安装场景。插针的接触端做了倒角导向设计,插入排母或者对应插座时能够顺利对位,不会因为插针端部的毛刺导致插针弯折、孔位损伤,每根插针的直线度都控制在合理公差范围内,批量焊接时不会出现个别插针偏位无法插入对接件的问题。绝缘基座的阻燃等级满足电子装联的常规要求,出现过流异常时不会出现明火蔓延的情况,适配绝大多数民用、工业级电子设备的安规要求。
