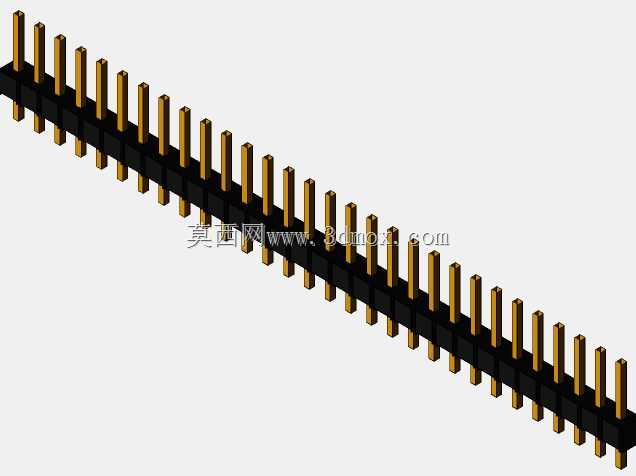

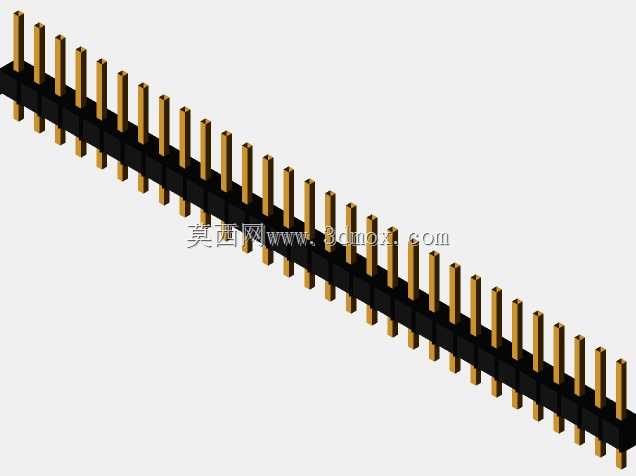

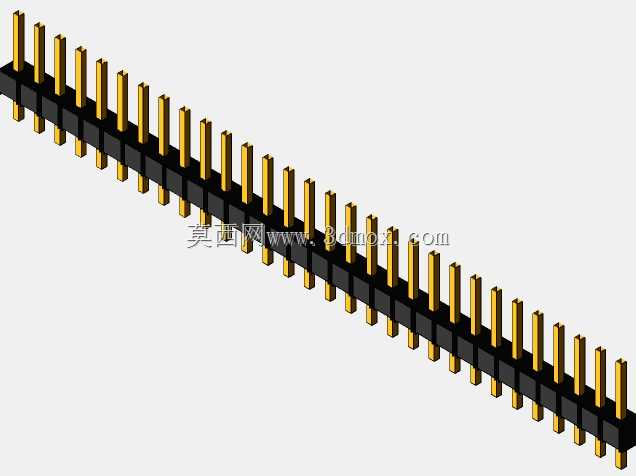

单排直插THT排针连接器结构设计

在电路板互联设计场景中，直插排针是板对板、板对线连接方案里应用极广的基础互联元件，本次设计的单排直插排针，主要面向消费电子、工业控制板卡、嵌入式开发板等需要稳定电气互联的装配场景，承担信号传输与小功率电流导通的核心作用。设计初期首先明确了安装适配边界，排针整体宽度控制在2.54mm，高度为8.89mm，单排共设置30个插针位，相邻插针的中心间距严格遵循2.54mm的通用标准节距，总长度为76.2mm，这个尺寸参数可以完美适配市面上绝大多数标准 breadboard 以及PCB板上预开设的2.54mm间距焊盘孔位，不需要额外修改板卡开孔尺寸就能直接完成装配。插针部分采用方形截面设计，相比圆形插针，方形插针在插入配套排母时能形成更稳定的多点接触，降低接触电阻，同时插针表面做镀金处理，提升抗氧化能力与插拔寿命，长期在温湿度波动的工业环境下使用也能维持稳定的导通性能。绝缘基座部分选用耐高温的工程塑料材质，能够耐受波峰焊、回流焊过程中的高温冲击，不会出现基座变形、插针移位的问题，基座上的插针固定位采用过盈配合结构，插针压入基座后能保证足够的拉拔力，避免装配或插拔过程中插针被顶出基座。设计过程中特意将插针的两端伸出长度做了差异化处理，焊接端的伸出长度适配常规PCB板的焊接厚度，保证焊锡能够充分包裹插针形成可靠焊点，对接端的伸出长度则匹配标准排母的插接深度，既不会因为插接过短导致接触不良，也不会因为插接过长造成相邻插针之间的短路风险。从装配工艺角度考虑，这款排针的外形规整，适合编带包装后用自动插件机完成PCB板上的插装作业，不需要人工逐根摆放插针，能够大幅提升批量生产时的装配效率，同时规整的外形也方便在三维布线阶段做干涉检查，设计人员在进行整机结构布局时，可以直接调用该模型完成板卡堆叠间隙的校核，避免后续打样时出现排针与周边结构件干涉的问题。在实际选型使用时，这款排针既可以整排使用，也可以根据实际需要的针数随意截断，基座上的分隔槽设计让截断操作非常方便，不需要额外的专用工具就能得到所需针数的排针段，适配不同通道数的信号连接需求，不管是少量的电源信号传输，还是多通道的数字信号互联，都能通过灵活裁剪得到适配的连接件。
