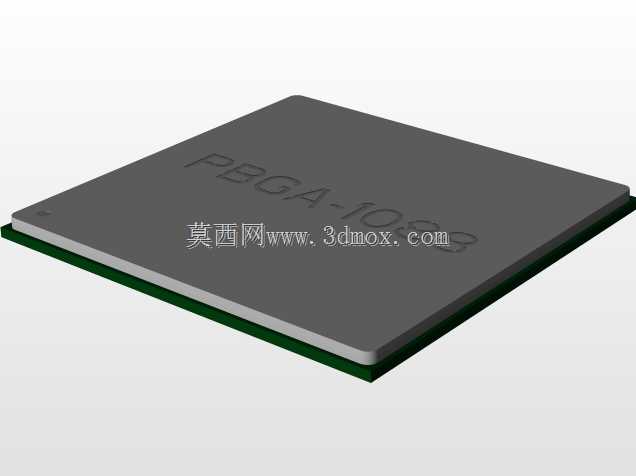

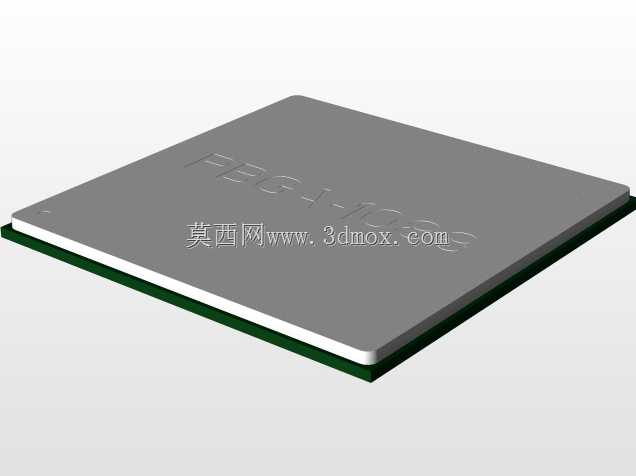

PBGA1088球表面贴装芯片封装结构

在高密度电子组装生产线的PCB板级设计环节，这类PBGA封装器件是核心算力承载元件，常应用于工业控制主板、高端通讯设备板卡、嵌入式计算模组的电路布局中，承担高速信号传输、核心数据处理的功能，其贴装精度直接决定整块电路板的信号完整性与长期运行可靠性。设计这类封装结构时，首先要明确SMT产线的贴装工艺边界，球栅阵列的节距设定为1.27mm，刚好适配常规中速贴片机的视觉识别精度范围，既不会因节距过小提升钢网开孔、回流焊的工艺难度，也不会因节距过大浪费PCB板的布线空间，平衡了工艺可行性与空间利用率。整体外形为正方形扁平结构，长宽尺寸均为42.5mm，厚度方向做了薄型化处理，适配紧凑型设备的内部堆叠空间，安装时仅需通过回流焊将底部焊球与PCB对应焊盘熔融连接，不需要额外的通孔插装工序，能大幅提升单板组装的密度。建模过程中需要严格还原底部焊球的排布规律，每一个焊球的相对位置、球面弧度都要和实际物料保持一致，避免结构干涉检查时出现误判，同时封装主体的边缘做了微小的倒角处理，防止贴装吸嘴取料时出现边缘剐蹭、吸持不稳的问题。在做整机结构布局时，这类元件的安装区域需要预留足够的维修返修空间，周边3mm范围内不能布置过高的周边元器件，方便后期BGA返修台的热风嘴对位作业，同时封装主体的上表面平整度要满足丝印标识的印刷要求，方便产线做物料核对、视觉对位检测。不同于传统的QFP封装器件，PBGA的焊球位于封装底部，贴装完成后焊点的应力分布更均匀，在设备长期承受振动、温度循环冲击的工况下，焊点开裂的失效概率更低，更适合工业级宽温域运行的设备使用。建模时还要注意封装本体与底部焊球的装配公差，焊球突出本体底部的高度要统一，避免回流焊时出现个别焊球虚焊、连锡的工艺缺陷，同时本体的材质参数要匹配热仿真需求，封装的热阻参数要和实际物料一致，方便结构工程师同步做散热结构的设计，比如在封装上方布置导热垫、散热片时，能精准计算压缩量、接触压力，避免压损封装本体。
