双排直插22位2.54间距排针结构设计

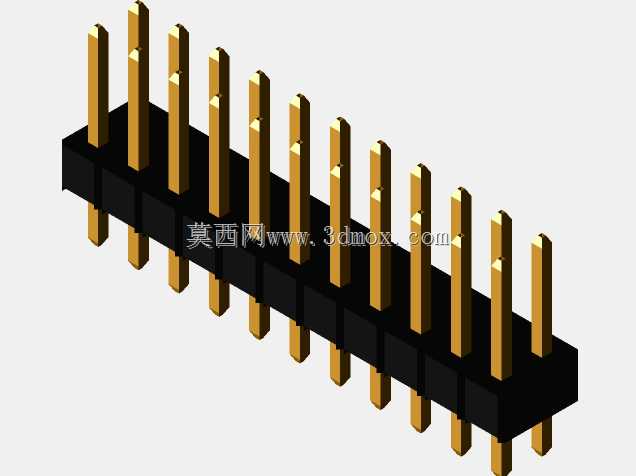

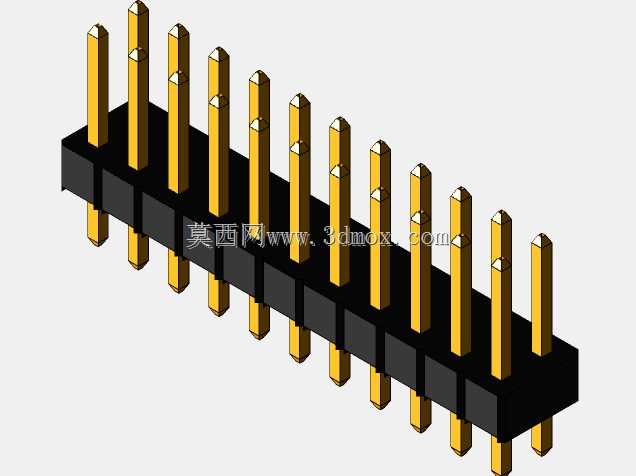

在消费电子、工业控制板卡的PCB互联场景里，这类双排直插排针是板对板、板对线连接最常用的基础互联元件，日常选型时很多工程师容易忽略安装边界与针长公差带来的装配干涉问题，这款22位排针的建模过程里，首先要锁定2.54mm的标准节距，这是适配通用 breadboard、量产PCB通孔焊盘的核心尺寸基准，不能出现节距累计误差，否则批量焊接时会出现插装偏移、针脚虚焊的问题。从实际使用场景来看，这类排针多用于工控IO板的信号引出、单片机开发板的外设扩展、小型家电控制板的模块对接，针脚采用长针设计，既可以做波峰焊通孔插装，也能搭配排母做板间堆叠连接，黑色绝缘基座采用耐高温工程塑料材质建模时，要预留插装时的导向倒角，避免针脚压入基座时出现塑料开裂、针位偏移的问题。外形尺寸上，整体长度控制在27.94mm，刚好对应22位双排的排布长度，宽度5.08mm是双排针的标准跨距，适配常规2.54mm间距双排焊盘的孔位布局，8.89mm的总高度包含了基座上下两侧伸出的针脚长度，建模时要区分焊接侧与对接侧的针长公差，焊接侧针长要满足PCB板厚加焊锡浸润的长度要求，对接侧针长要匹配对应排母的插合深度，避免出现插接过松接触不良、插接过深顶坏排母弹片的问题。设计思路上，首先排布单排11根插针的位置，以基座中心为对称基准做镜像得到双排结构，每根插针的端部做小角度倒角，既方便插装时导入焊盘孔，也能在对接排母时顺利滑入接触弹片，绝缘基座的每个针孔位置要做定位凸台，保证插针压入后不会出现转动、轴向窜动的问题，基座两侧的边缘做圆角处理，避免人工插件时划伤操作人员手指，也能减少SMT或波峰焊过程中塑料边缘的应力开裂。实际选型时要注意，这类排针的安装边界要预留周边0.5mm以上的安全距离，避免和周边的贴片电容、电阻等元件出现空间干涉，针脚的同轴度要控制在合理范围内，否则多Pin同时插装时会出现个别针脚无法顺利入孔的情况，建模时每根插针的位置度公差要按照接插件行业通用标准设定，保证模型导出后可直接用于PCB布局的干涉检查、结构装配的空间验证，不用二次调整尺寸就能适配常规的板卡设计需求。
