PQFP128S扁平封装SMD芯片三维结构

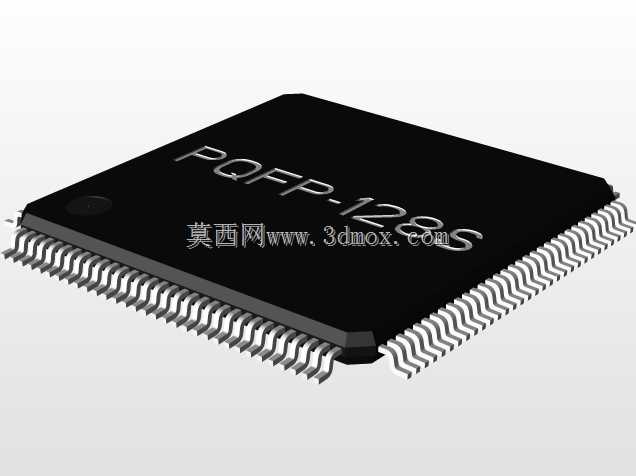

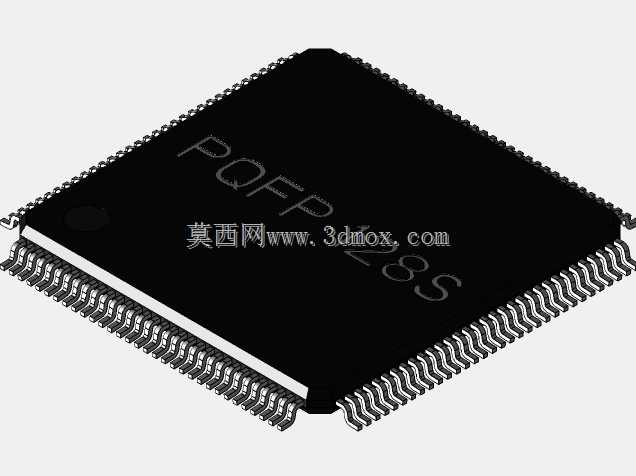

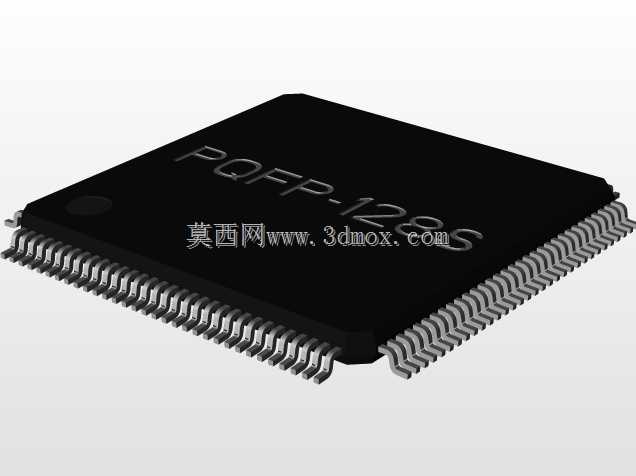

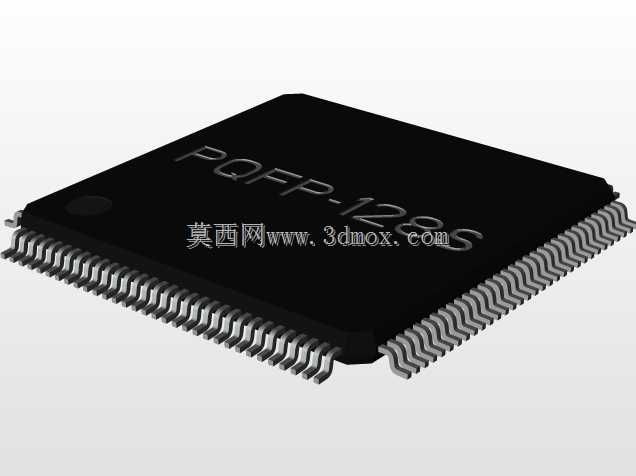

在消费电子、工业控制板卡、车载电子模块的PCB布局设计环节，这类PQFP封装的贴片芯片是高密度布线场景里的常用元件，做板级三维装配校验时，精准的元件三维模型能提前规避引脚干涉、焊盘对位偏差、壳体与周边元件净空不足等量产前的隐性问题，不用等到打样回流焊后才发现结构冲突，能大幅缩短硬件迭代的验证周期。这款128引脚的扁平封装芯片，引脚采用鸥翼型成型设计，0.4mm的引脚间距属于细间距贴片范畴，设计时严格遵循JEDEC相关封装标准，引脚共面度控制在行业通用公差范围内，能适配常规SMT回流焊工艺的贴装精度要求，14mm×14mm的本体长宽尺寸，在同引脚数的封装类型里占用PCB板面空间更小，适合布板空间紧张的紧凑型控制板使用。做这个三维模型的时候，没有刻意做外观上的美化渲染，而是把结构工程师做板级布局需要的所有边界条件都做了还原：本体的塑封壳体拔模角度、引脚的弯折弧度与厚度、引脚末端的焊盘接触区域尺寸都按照实际物料的实测值建模，没有做简化省略，甚至连引脚之间的间隙、本体底部与PCB板面的悬空高度都做了准确还原，方便设计人员在做热仿真、焊膏钢网开孔设计、贴片吸嘴选型的时候直接提取参考尺寸。实际选型应用中，这类封装的芯片多作为主控、逻辑器件或者接口转换器件使用，布局时要注意在本体周边预留足够的返修操作空间，尤其是引脚两侧要留出热风枪返修的操作净空，模型里的引脚伸出长度、本体边缘到引脚末端的距离都和实物一致，能直接导入PCB设计软件做3D预览，检查装配后是否和周边的接插件、电容、屏蔽罩等元件产生结构冲突。不同于很多简化的元件模型只做个方块示意，这个模型还原了塑封本体的边角倒角、引脚表面的金属质感对应的结构特征，每一根引脚的空间位置都严格对应引脚定义的排布顺序，不会出现引脚错位导致的装配校验误判，不管是做整机的三维装配展示，还是做SMT产线的贴片程序仿真，都能直接使用，不需要二次修正尺寸。
