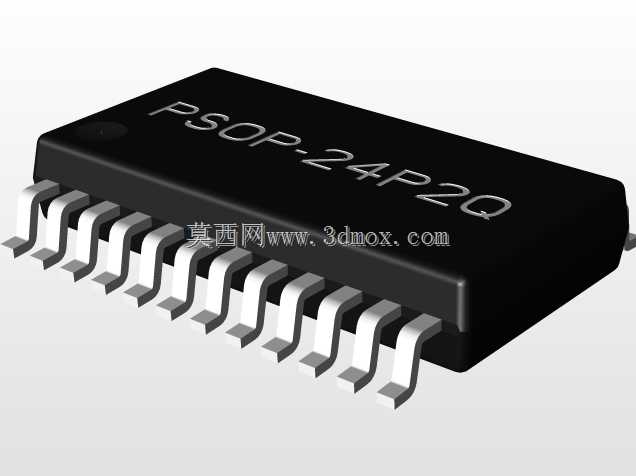

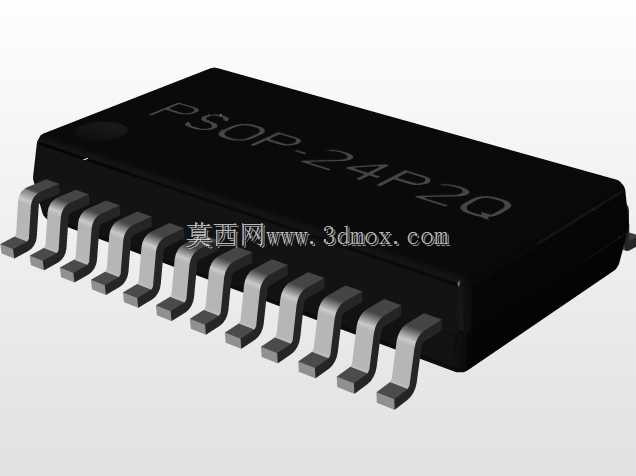

PSOP24P2Q贴片SMD芯片精细三维结构

在消费电子、工业控制板卡、通讯终端设备的PCB布局设计环节，这类PSOP封装的贴片芯片是板上极为常见的表面贴装集成元件，日常做结构干涉检查、SMT贴装工位的治具设计、整机装配的空间预留时，都需要精准的三维模型来匹配设计边界，避免后期打样出现元件碰壳、贴装偏移、焊盘对位不准的问题。做这个模型的时候，首先要还原真实元件的安装边界，引脚间距严格按照0.8mm的工业标准做等距排布，每一个鸥翼型引脚的弯折弧度、末端焊盘接触段的平面度都要和实物一致，不能出现引脚歪斜、间距偏差的问题，不然导出到PCB软件做装配校验的时候，会出现焊盘不匹配的错误，直接影响后续制板的准确性。元件本体的尺寸严格控制在长10.1mm、宽5.3mm的规格范围内，本体顶部的丝印标识、定位圆点的位置都对应实物做了还原，本体边缘的脱模斜度、塑封外壳的圆角过渡都按照实际注塑成型的工艺特征做了处理，不会出现尖锐直角这种不符合真实生产工艺的结构。从实际应用场景来说，这类24引脚的PSOP封装芯片常用来做接口转换、信号调理、电源管理类的电路功能实现，在做板卡堆叠设计的时候，需要明确元件的最高高度、引脚伸出本体的长度，才能确定和相邻元件的安全间距，尤其是在高密度布线的板卡上，0.1mm的尺寸偏差都可能导致元件和旁边的电容、接插件出现空间干涉。建模的时候特意把引脚和本体做了独立的结构区分，方便后续做热仿真、结构应力分析的时候单独赋予材料属性，塑封本体的材质是环氧塑封料，引脚是镀锡铜合金，不同材质的分界面清晰，做有限元分析的时候不需要再重新拆分几何体。另外考虑到SMT生产环节的需求，模型的引脚末端平面和PCB安装面的高度差严格控制在行业标准范围内，做钢网开孔设计、吸嘴取料位确认的时候，可以直接调用这个模型做模拟，不需要再反复核对实物尺寸，能减少前期设计的核对工作量，避免因为元件尺寸建模不准导致的贴装抛料、焊接虚焊的问题。在做整机结构的装配检查时，这个模型可以直接导入到装配体中，确认芯片上方的散热空间、和结构壳体的安全距离，尤其是在紧凑型的手持设备、嵌入式控制模块里，板上空间极其有限，每一个元件的外形尺寸精准度都直接影响整个产品的结构可行性，这类贴片元件的模型不需要做过度的细节简化，要保证安装相关的所有尺寸都和实物一致，非关键的内部晶圆结构不需要体现，既能保证模型轻量化，又能满足结构设计、装配校验、生产工艺模拟的全部需求。
