高精度双缸立式蒸汽机结构设计

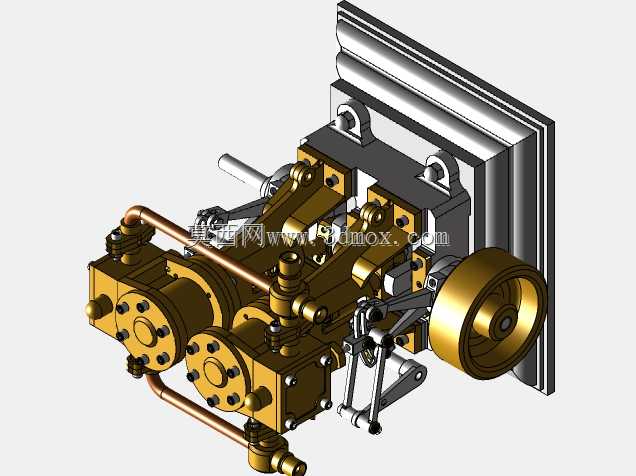

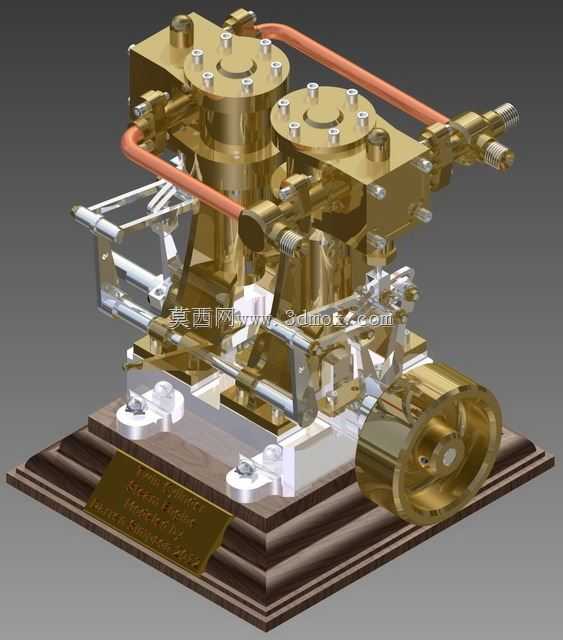

这款双缸立式蒸汽机的结构设计，首先要考虑的是小型动力场景的适配需求，在教学演示、复古动力装置复刻、小型实验动力平台搭建这类场景中，这类结构紧凑的双缸机型比单缸蒸汽机的动力输出平顺性有明显优势，双缸错相位配气的设计能大幅降低曲轴转动的死点问题，让动力输出的扭矩波动控制在更小范围内，不需要额外加装大质量飞轮就能维持较稳定的运转状态。从结构布局来看，两个气缸采用立式并列排布，缸体与配气阀组集成在上部安装座上，缩短了蒸汽管路的走线路径，减少管路内的蒸汽压损，铜质管路的走向沿着缸体外侧排布，既避开了运动部件的运动干涉边界，也方便后期对管路密封件进行检修更换。曲轴与连杆机构布置在缸体下方的安装腔体内，连杆两端的铰接位置都预留了润滑脂加注通道，长期运转时可以在不拆解主体结构的情况下完成润滑维护，下部的飞轮采用单轮侧置布局，既平衡曲轴运转的转动惯量，也不会额外增加整机的宽度方向尺寸，整机安装底座采用阶梯式木质基座设计，基座上的金属固定压块位置与缸体底部的安装孔位完全对应，安装时不需要额外制作转接法兰，直接通过螺栓就能将动力主体固定在基座上，基座上预留的铭牌安装位也方便标注设备的参数信息。设计过程中首先确定的是曲轴的偏心距与气缸行程的匹配关系，双缸的曲柄相位角设置为90度，保证任意曲轴转角下至少有一个气缸处于做功冲程，避免启动时出现死点卡滞，配气滑阀的驱动凸轮与曲轴采用同轴传动，配气相位的调整可以通过凸轮与轴的连接锁紧螺钉完成，不需要拆解整个阀组就能对进排气 timing 进行微调。整机的安装边界控制在较小的尺寸范围内，长度方向不超过飞轮与后端管路接头的最大外廓，宽度方向以两个缸体的外侧安装面为基准，预留出管路接头的操作空间，高度方向从基座底面到缸体顶部的紧固螺栓端面，所有外凸的紧固件都做了沉头或者圆角处理，避免安装调试时剐蹭操作人员。这类蒸汽机在实际使用中，主要作为小型蒸汽动力实验平台的动力源，也可以用于复古机械展品的动态演示，结构上所有的密封面都采用平面密封加密封垫的设计，缸体与阀盖的连接螺栓采用等距排布，保证密封面的压力均匀，减少蒸汽泄漏的概率，蒸汽进出口的接头采用标准管螺纹，方便外接蒸汽管路与排气回收装置，不需要对接口进行二次加工就能完成管路连接。
