米歇尔尼尔格尔双缸立式往复蒸汽机结构

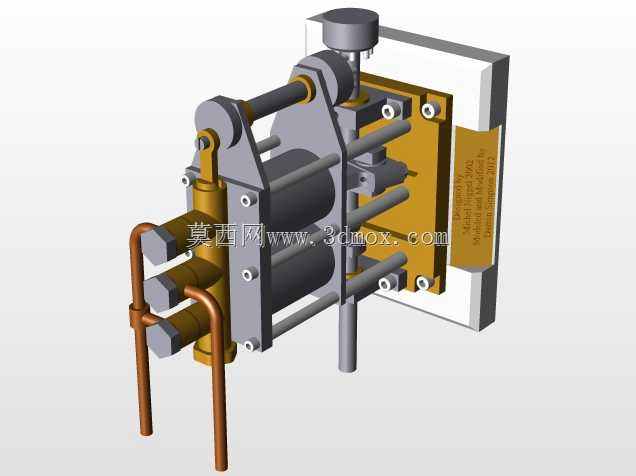

这款双缸立式往复蒸汽机的三维结构，完整还原了小型往复式蒸汽动力装置的全部传动与配气逻辑，可直接用于教学演示、小型动力装置复刻、复古动力设备研发的结构参考。从实际应用场景来看，这类小尺寸蒸汽机多用于科普教具制作、小型复古动力模型搭载、精密机械展陈演示，部分同结构机型经过密封与承压优化后，也可作为低压蒸汽试验台的动力输出端，为小型试验负载提供稳定的往复式动力输出。

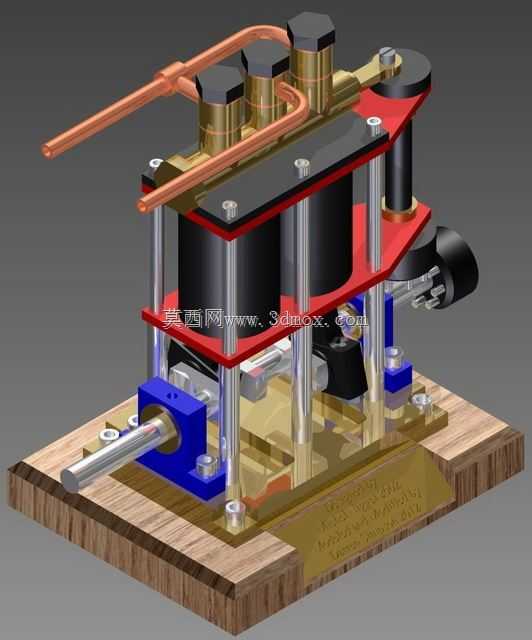

结构设计上，整机采用分层堆叠的布局逻辑，最下方为木质安装基座，基座上固定黄铜材质的承力底板，所有动力部件、配气部件、传动部件均通过立柱与紧固件逐层固定在底板上方，既保证了装配时的同轴度调校空间，也让整机的维护拆解更为便捷，无需完全打散底层结构即可完成气缸密封件更换、配气管路调校等常规维护操作。双气缸采用立式平行排布，缸体外部设置黑色隔热层，减少缸体热量向周边传动部件散失，提升蒸汽热能利用率；顶部的铜质配气管路采用弯管一体成型结构，减少管路接头数量，降低高压蒸汽泄漏风险，管路走向完全匹配双缸的错峰配气时序，保证两个气缸的进排气动作互不干扰，输出扭矩更为平稳。

传动端采用曲柄滑块结构，将活塞的往复直线运动转换为曲轴的旋转运动，曲轴输出端延伸至机体侧方，可通过联轴器直接连接负载，输出端设置蓝色轴承座支撑，抵消曲轴运转时的径向跳动，保证动力输出的稳定性。安装边界方面，整机所有外凸部件均未超出木质基座的投影范围，安装时只需在基座对应位置预留固定孔位即可完成固定，无需额外拓展安装空间；机体上部的配气管路最高处与基座底面的垂直距离控制在紧凑区间，侧方输出轴的中心高与常规小型试验台的负载接口高度匹配，无需额外加装转接座即可完成对接。

设计过程中，所有运动部件均预留了合理的配合间隙，活塞与缸壁、曲轴与轴承衬套、配气阀与阀座的配合公差均按照低压湿蒸汽的工作环境选取，兼顾运转顺滑度与密封性能；紧固件全部采用标准件，便于后期替换维护，不同材质的部件分区明确，铜质部件负责承压与导气、钢质立柱负责结构承力、隔热层负责热量阻隔、木质基座负责减震与安装固定，各部分功能边界清晰，没有冗余的结构设计。
