立式三角结构淡水雾网收集装置

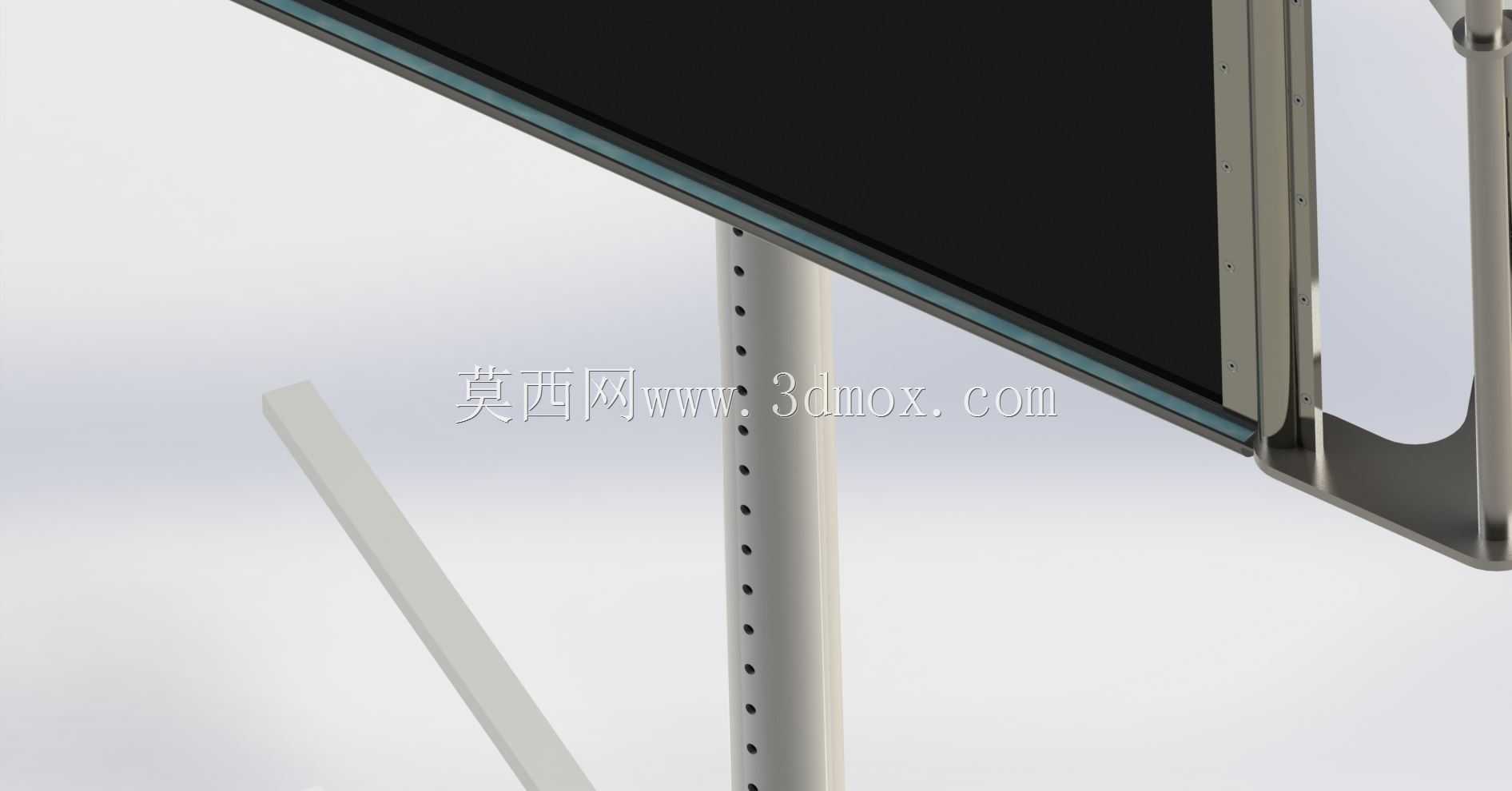

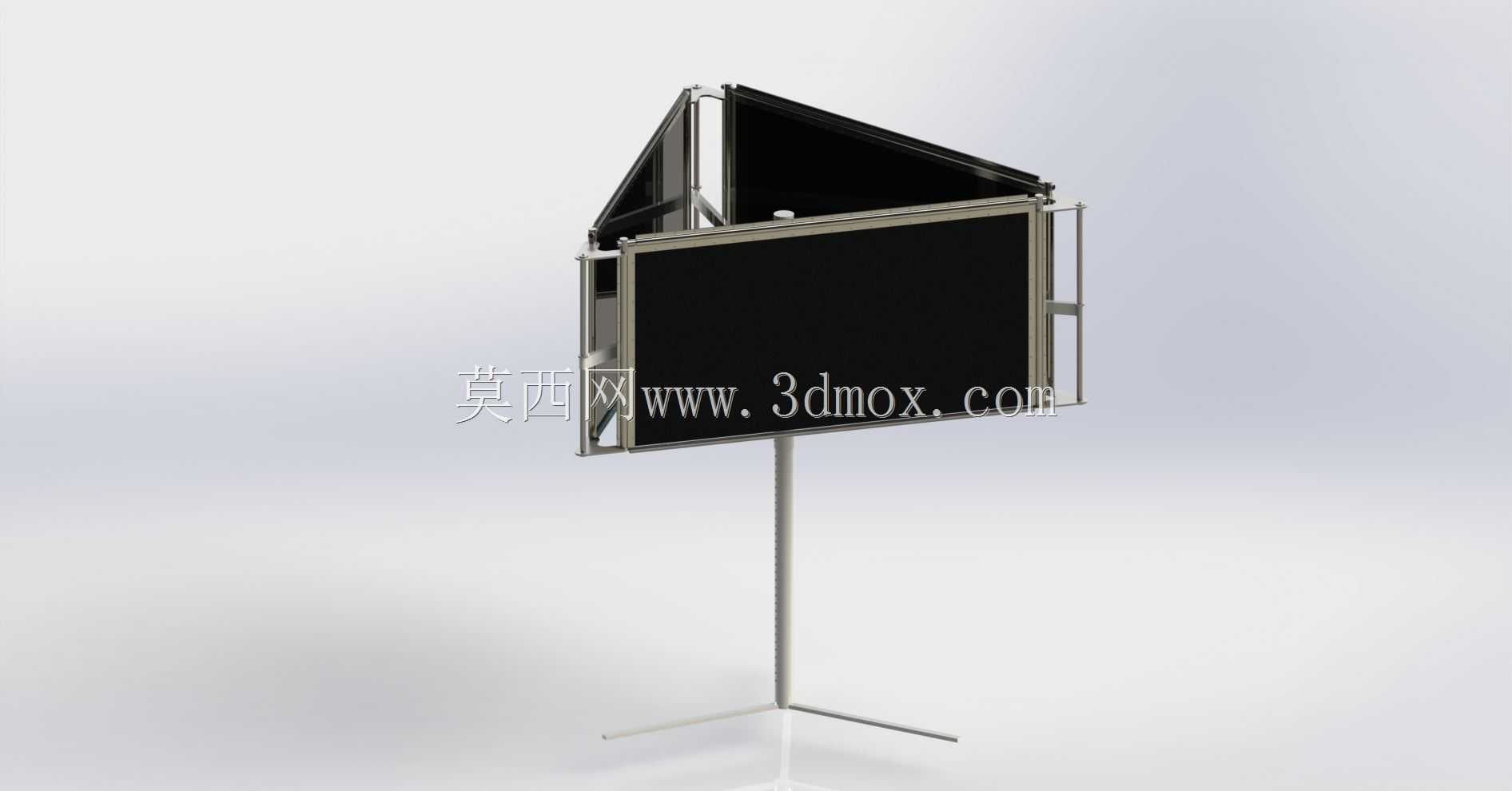

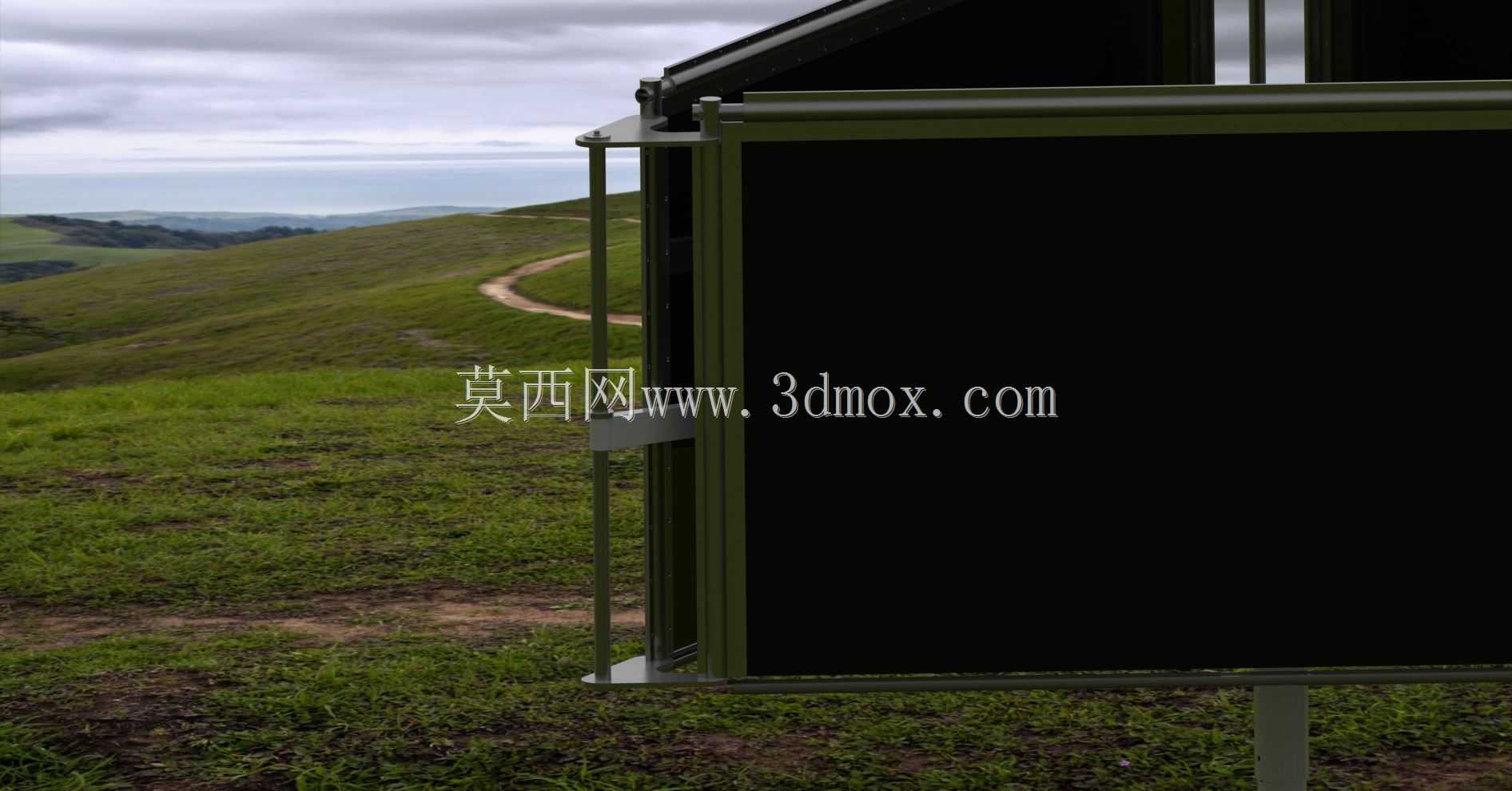

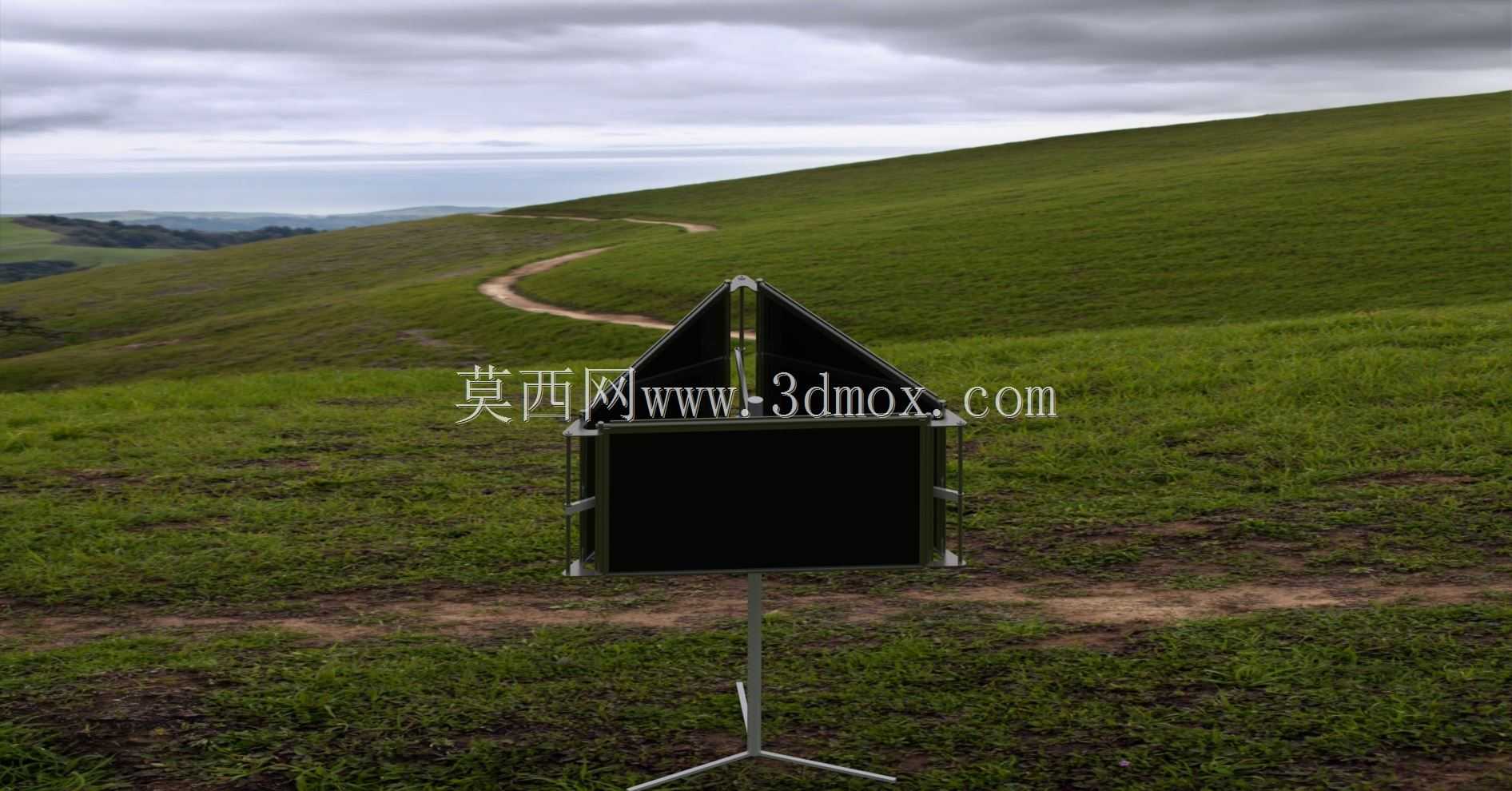

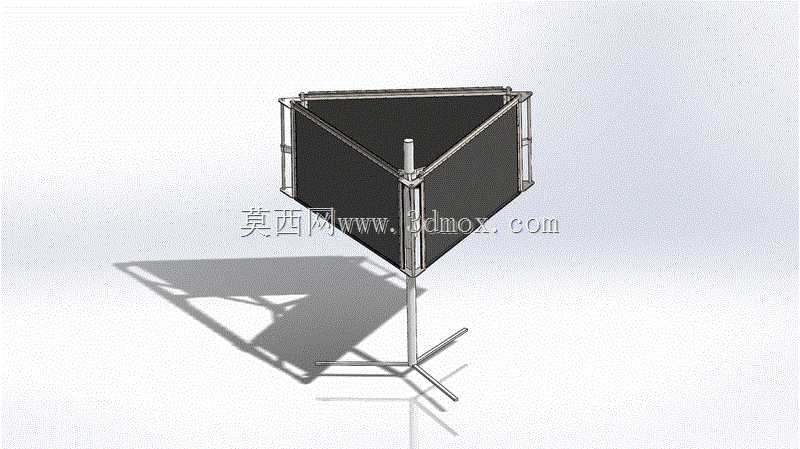

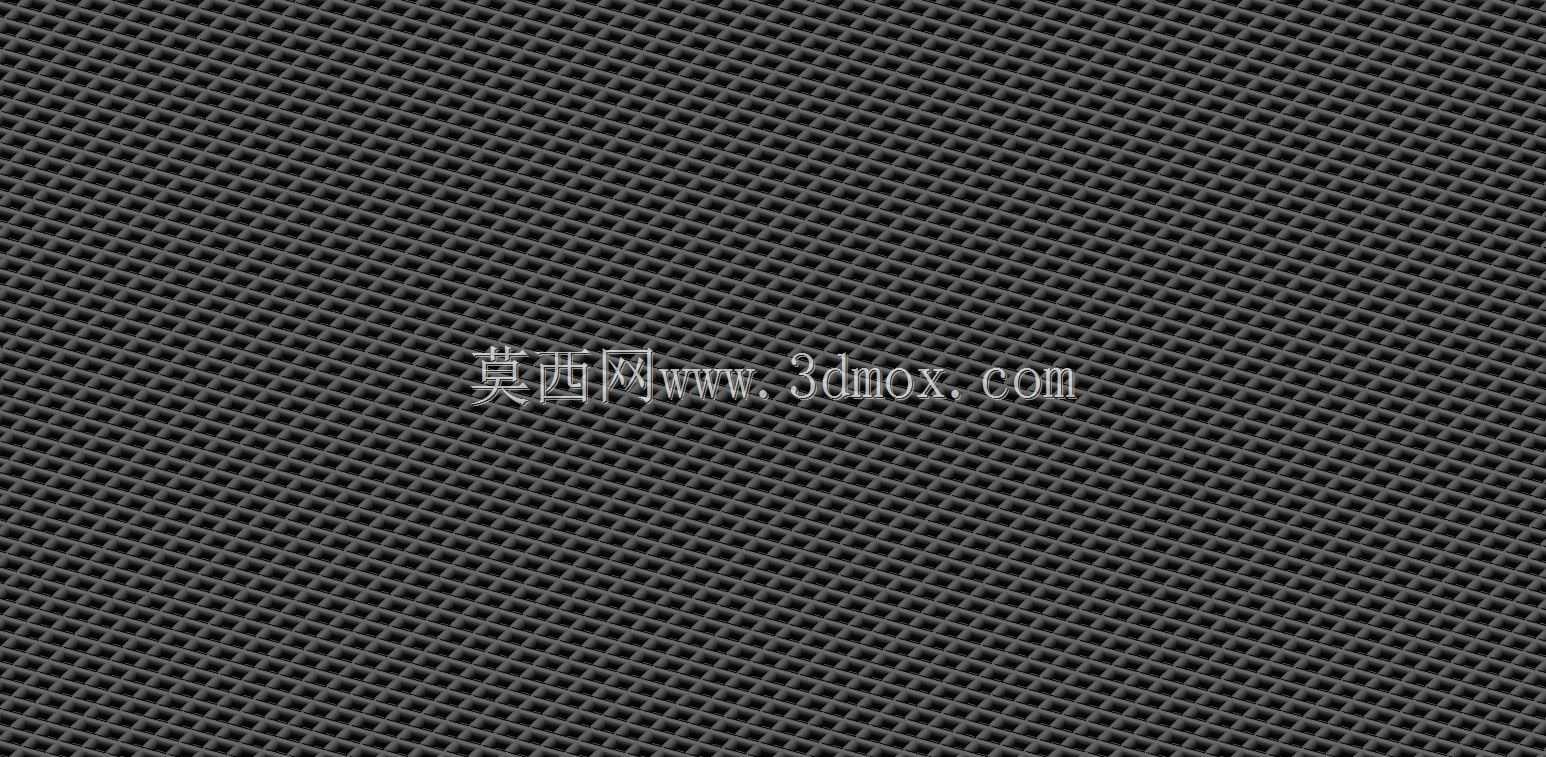

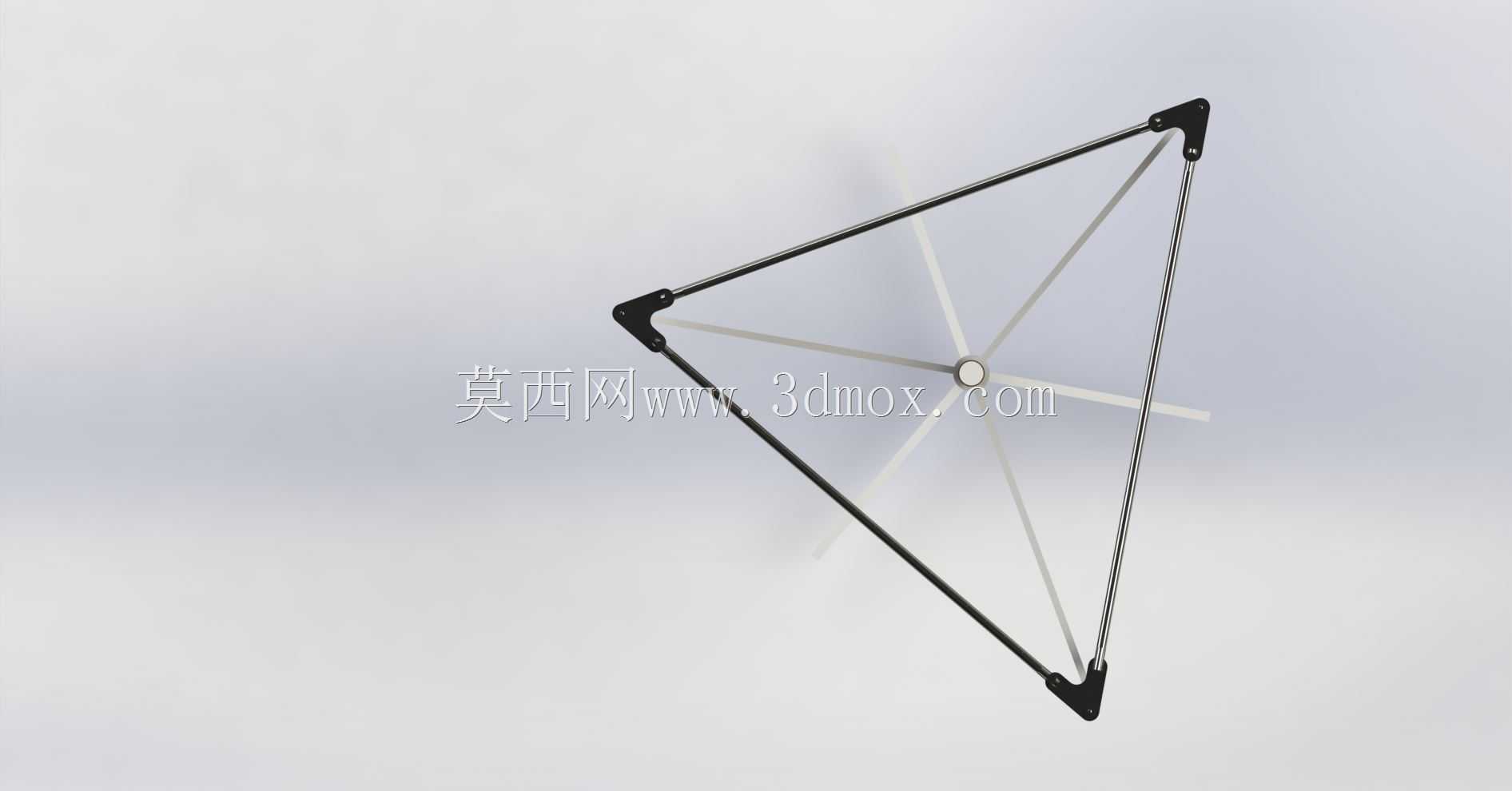

这款淡水雾网收集装置主要面向干旱多雾的沿海山地、荒漠边缘等缺乏常规淡水资源的区域布设，可在高湿度雾天环境下持续将空气中悬浮的雾滴拦截汇聚为可利用的液态淡水，为野外作业站点、零散小型聚居点提供稳定的补充水源，也可作为海岛驻防、野外科考点位的应急取水配套设施。整套装置采用立式三脚支撑结构，底部为交叉式金属支脚，可直接在平整硬质地面放置固定，也可通过膨胀螺栓与硬化基础连接，整体占地投影范围约1.2平方米，支脚展开最大宽度不超过1.4米，安装时无需大面积平整场地，在坡度小于15度的坡地也可通过调整支脚高度实现水平校准。核心集水单元为三面垂直布置的网板结构，网板框架采用金属型材拼接成型，整体可绕中心竖轴沿Z轴自由转动，无需额外配置风向传感与动力驱动结构，依靠自然风的推力即可自动调整迎风向，始终保持网面与来流风向垂直，最大化雾滴拦截效率。网面选用细密疏水编织材质，雾滴接触网丝后会快速附着汇聚，沿网面竖向导流汇入底部的集水水箱，水箱与网板框架采用同材质加工，避免长期接触水体产生锈蚀或有害物质析出，保障收集淡水的水质安全。从结构受力层面核算，在风速70mph的强风工况下，单块2m幅宽的网板承受的最大作用力约916牛顿，三面网板总受风面积6平方米，框架与中心转轴的连接位置做了加强筋处理，支脚与中心立柱的连接节点采用三角肋板加固，可抵御常规野外强风天气的载荷冲击，不会出现结构变形或倾覆问题。中心立柱采用空心圆管结构，既作为网板转动的支撑转轴，也可内置导流管路将网面汇聚的水体直接导入下部水箱，减少外置管路的风阻与老化风险。整套装置的所有外露金属零部件均采用同牌号耐蚀钢材加工，在高盐雾、高湿度的野外环境下可长期稳定工作，无需频繁做防腐维护。网板与框架采用快拆式连接结构，后期更换破损网面时无需整体拆卸框架，单人即可在15分钟内完成单块网板的更换作业，降低野外运维的难度与成本。装置整体高度约2.2米，不会遮挡周边低矮植被的正常光照，也不会对小型野生动物的活动造成明显阻隔，适配野外长期布设的使用需求。
