轮式移动转鼓木柴切割设备结构

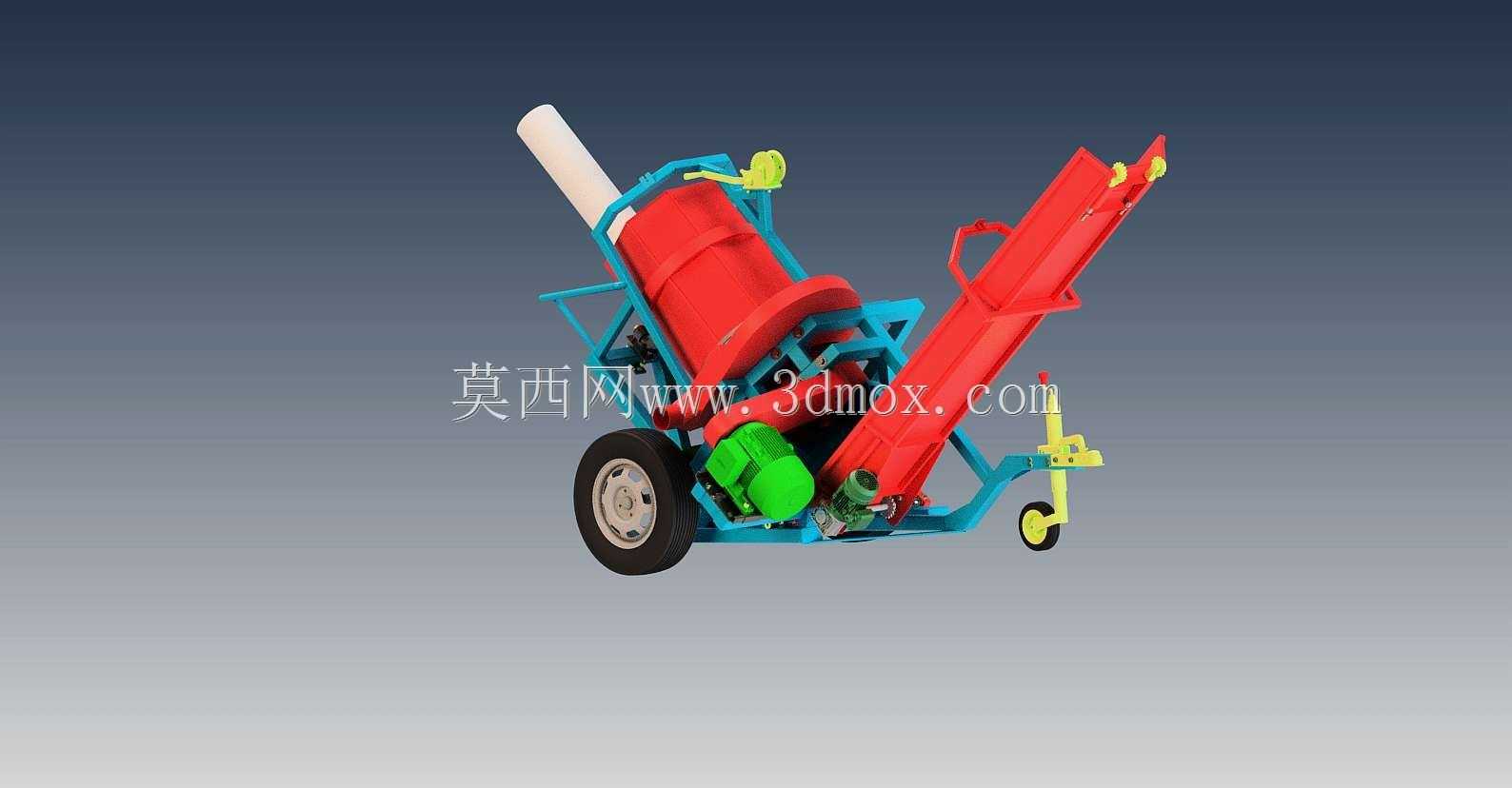

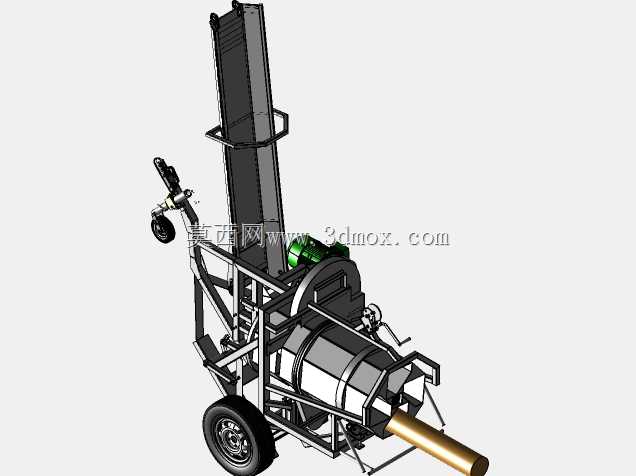

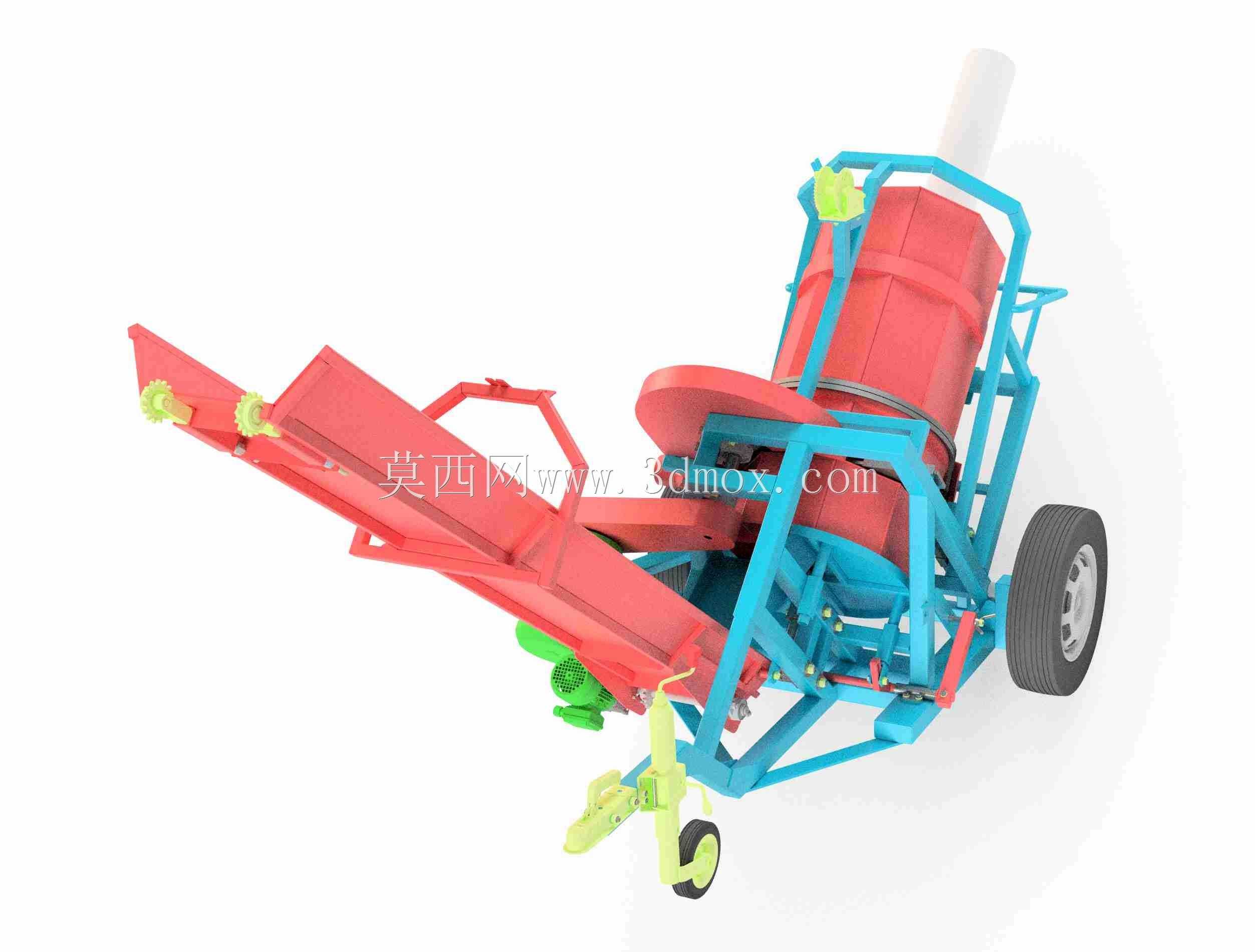

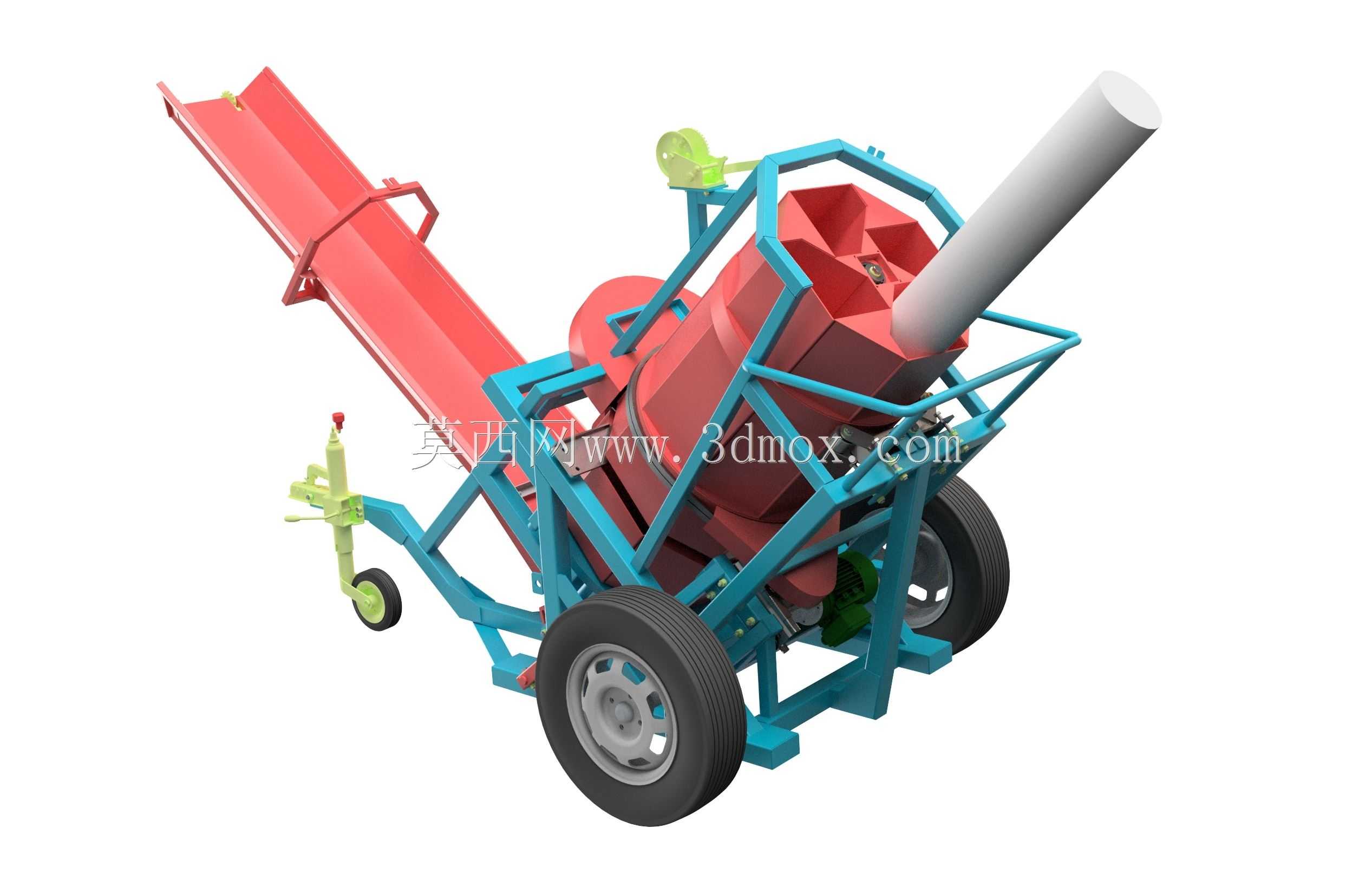

这款轮式转鼓木柴切割设备主要面向林区散户、家庭农场、小型生物质燃料加工点的木段劈切作业场景，可处理直径适配范围内的圆木段，将整段原木劈分为规格统一的燃用木柴，替代传统人工劈柴的高强度作业，也可适配小型木炭加工、食用菌基料制备前期的木料截断劈分工序。设备采用拖挂式轮式底盘设计，整机通过牵引架可连接小型农用拖拉机、四轮车完成转场移动，底盘下方配置两个充气橡胶行走轮，前端设置可调高度的支撑支腿，作业时放下支腿即可保证整机稳定性，转场时抬起支腿挂接牵引即可移动，无需额外吊装设备，适配山区、林间零散作业点频繁转场的需求。设备核心作业单元为转鼓式切割劈裂结构，进料端设置倾斜导料槽，导料槽两侧加装防护扶手，作业时将原木段沿导料槽推入转鼓作业腔，转鼓在动力驱动下旋转，配合腔体内的劈刀完成木料的连续劈切，出料端沿斜向通道将加工完成的木柴导出，避免木料堆积在作业腔内。整机框架采用矩形钢管焊接成型，转鼓腔体外部设置多边形防护框架，既可以对核心作业部件形成防撞保护，也可作为整机起吊、捆绑的受力点位，框架上预留动力单元安装位，可根据使用场景选配柴油机、电动机作为动力源，适配无电网覆盖的林间作业区或者固定加工点的供电作业场景。设计过程中重点考虑了作业安全边界，进料导料槽长度满足安全操作距离要求，避免作业时人员肢体误入作业腔，所有旋转传动部位均加装防护壳体，外露转动部件设置警示标识；整机重心经过配平计算，满载作业时不会出现侧翻风险，行走轮的轮距设置适配乡村非硬化路面的通行需求，支腿调节行程可覆盖不平整地面的找平需求，无需额外铺垫硬质基础即可开展作业。转鼓腔体的进料口径经过优化，可适配常见民用燃柴的原木直径范围，劈刀数量可根据所需木柴规格调整，更换不同刃数的劈刀即可获得不同分块数量的成品木柴，无需改动主体结构；导料槽的倾斜角度经过反复校核，既可以保证原木依靠自重顺利滑入作业腔，也不会因为坡度过大导致木料快速冲入造成设备冲击过载。设备的维护点位均设置在易触及的框架外侧，日常润滑、易损件更换无需拆解主体框架，转鼓轴承座采用外置式安装，检修时可直接拆卸更换，降低野外作业的维护难度。
