悬挂式输送线承载吊架结构设计

　　该吊架主要用于悬挂输送系统中，将牵引链条、滑架或吊具与上部承载轨道形成可靠连接，常见于汽车焊装、涂装、家电装配、屠宰加工、仓储分拣以及长距离物料空中转运场景。在这些工况里，工件往往需要沿既定环线完成爬坡、转弯、下降、积放和定点作业，吊架既要传递竖向载荷，也要承受启动、制动和转弯时产生的横向摆动与冲击，因此其结构合理性直接影响整条输送线的运行稳定性。

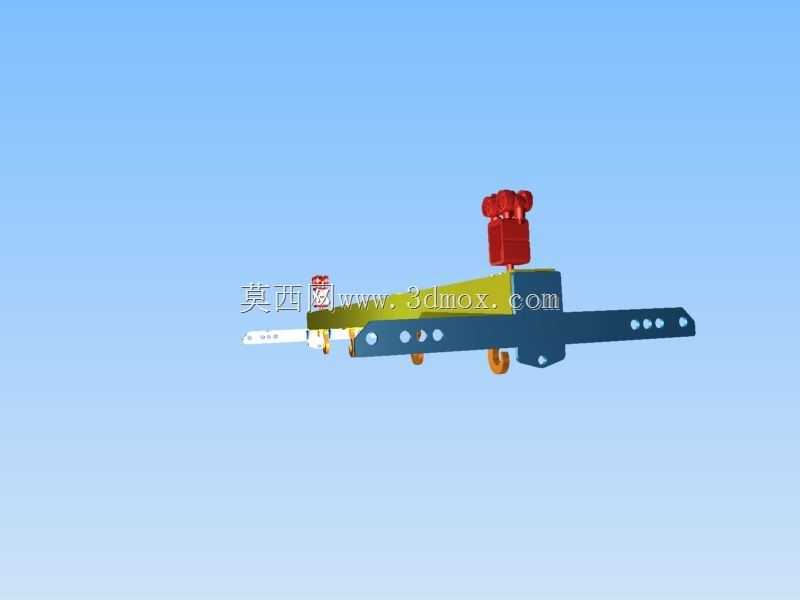

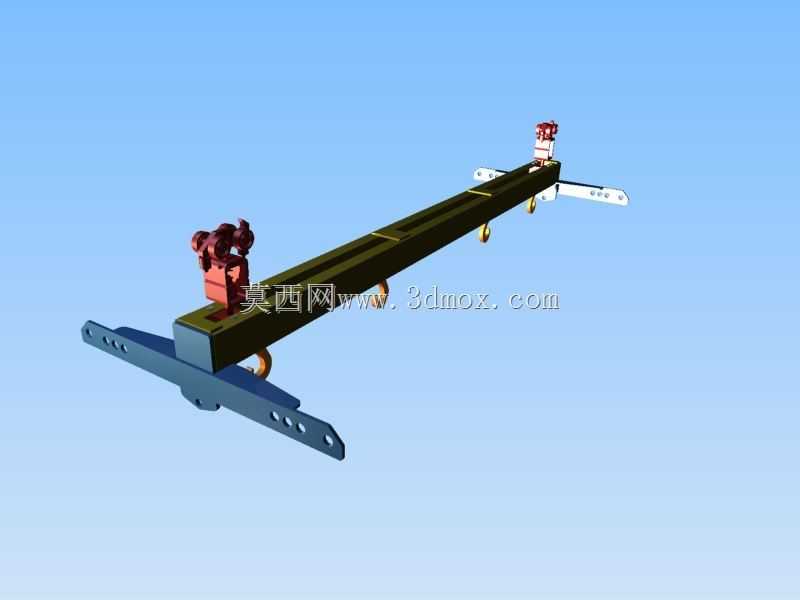

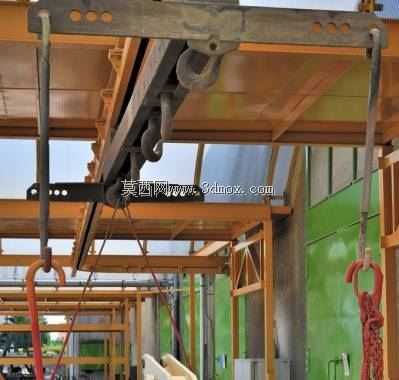

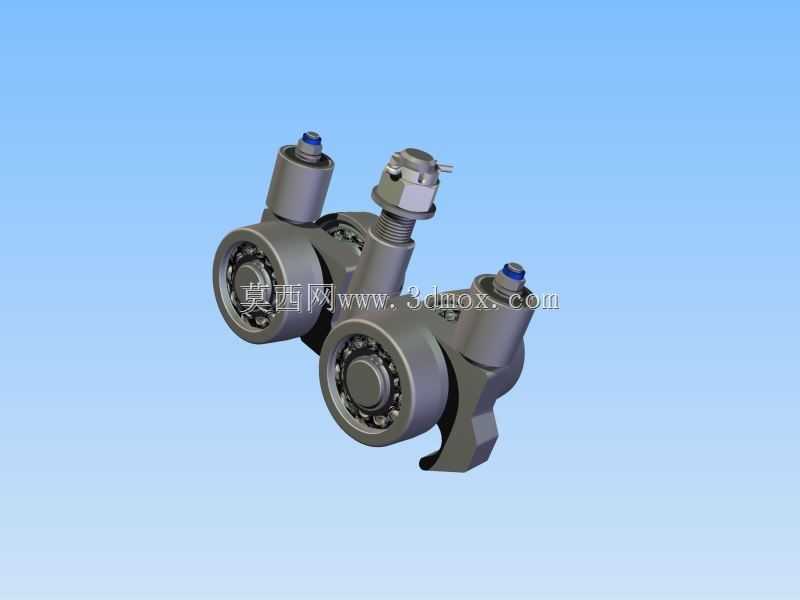

　　从实际用途看，该部件位于轨道下方，上端与行走小车或牵引构件连接，下端通过吊钩、吊环、索具或专用挂装工装承载工件。模型中可见上部横梁带有多组安装孔位，孔距按标准滑架连接尺寸布置，可适配不同吊挂点间距；两侧下垂板件形成稳定的门式受力框架，下部预留吊钩连接区域，便于与红色吊环索具配合。这样的布置能让载荷尽量沿板件轴线传递，减少附加弯矩，同时为吊具摆动留出必要空间，避免工件在通过弯道或上下坡时与轨道支架发生干涉。

　　结构设计上，横梁采用型钢或焊接箱形截面思路，翼缘上的开孔不仅用于螺栓连接，也可作为调整吊挂位置的基准。多组等距孔位使同一吊架能够覆盖一定范围内的吊点变化，降低备件种类。两侧吊杆与横梁之间通过焊接或栓接形成封闭传力路径，端部做圆弧过渡以分散应力集中。下部吊钩连接区考虑了反复装拆和磨损，局部可更换或加厚，便于维护。对于需要积放控制的输送线，吊架侧面还可预留触发板、识别牌或传感器支架安装面，使机械承载与线体控制相衔接。

　　外形尺寸方面，这类吊架的宽度通常由轨道型号、双滑架中心距及工件吊挂平衡要求决定，高度则取决于吊钩最低点与工件上沿之间的安全距离。安装边界需要重点校核三项内容：一是吊架上端在轨道接头、道岔、弯段处的通过性，不能与牵引链护板或机架碰撞；二是下端吊具在最大摆动角下与设备平台、照明管线、喷房门洞及烘干室壁板的净空；三是多件吊架在线体上的节距，应保证相邻工件在转弯和积存时不相互接触。若用于涂装线，还需控制吊架外形避免积液，连接孔尽量采用通透或排液结构，以减少漆渣和槽液夹带。

　　建模时应先确定轨道中心面、小车连接孔和工件重心垂线三个基准，再围绕载荷路径展开。横梁长度不宜只按最小孔距取值，而要结合双吊点平衡和弯段通过性综合确定；吊杆厚度与宽度需根据额定载荷、材料屈服强度和安全系数校核，焊缝位置应避开高应力区。下部吊钩连接轴或销孔要考虑磨损余量，配合面可按转动副处理。对于运动仿真，应重点检查吊架在水平转弯、垂直爬坡和急停工况下的摆角，确认与周边固定设施的最小间隙。

　　在选型应用中，该结构适合作为标准化悬挂输送吊具的主体承载件。若工件重量较大，可通过加宽横梁、增加吊杆数量或提高材料等级来增强承载能力；若工件形状复杂，则可在下部接口上扩展专用抱具、挂架或旋转机构。整体设计强调孔位标准化、受力路径直接、维护更换方便和现场边界清晰，能够为悬挂输送机的详细设计、吊具改造和三维布局校核提供明确的结构参考。
