大承载长幅火焰切割工装台架结构

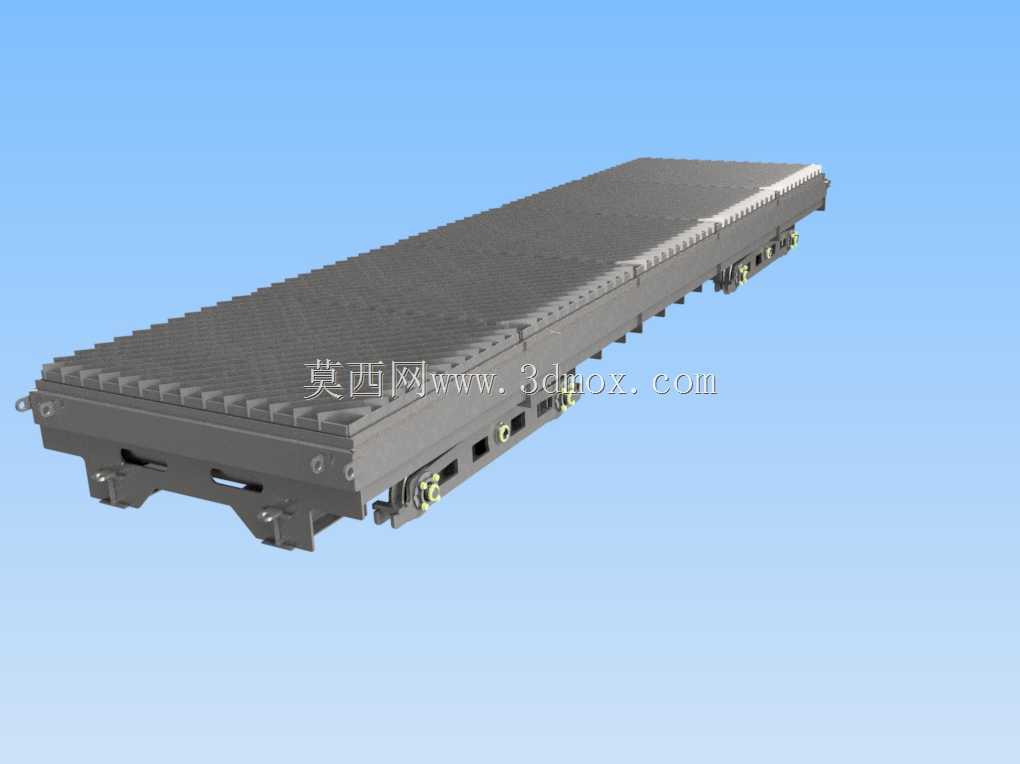

　　该台架面向中厚板火焰切割工位，主要承担长尺寸钢板在预热、穿孔与连续走刀过程中的稳定承托任务。在钢结构车间、板材下料区和重型装备预制场，工件往往需要长时间停留在同一工位完成多道割缝，台面既要承受板料自重，也要抵抗局部热影响、熔渣飞溅以及吊装落料时的瞬时冲击。模型把这些现场约束转化为可校核的结构边界，便于在方案阶段判断台架与切割机、除尘通道、叉车转运及周边安全间距之间的匹配关系。整体外形尺寸为2000×8000×500mm，属于狭长型工作台。长度方向决定了它适合处理长条型材、腹板、加强筋板以及分段拼焊前的大板下料；宽度方向保留双侧操作与排渣空间，避免割枪在边缘位置时与台架本体干涉；500mm的高度则兼顾人工观察、工件吊运和下方清渣。

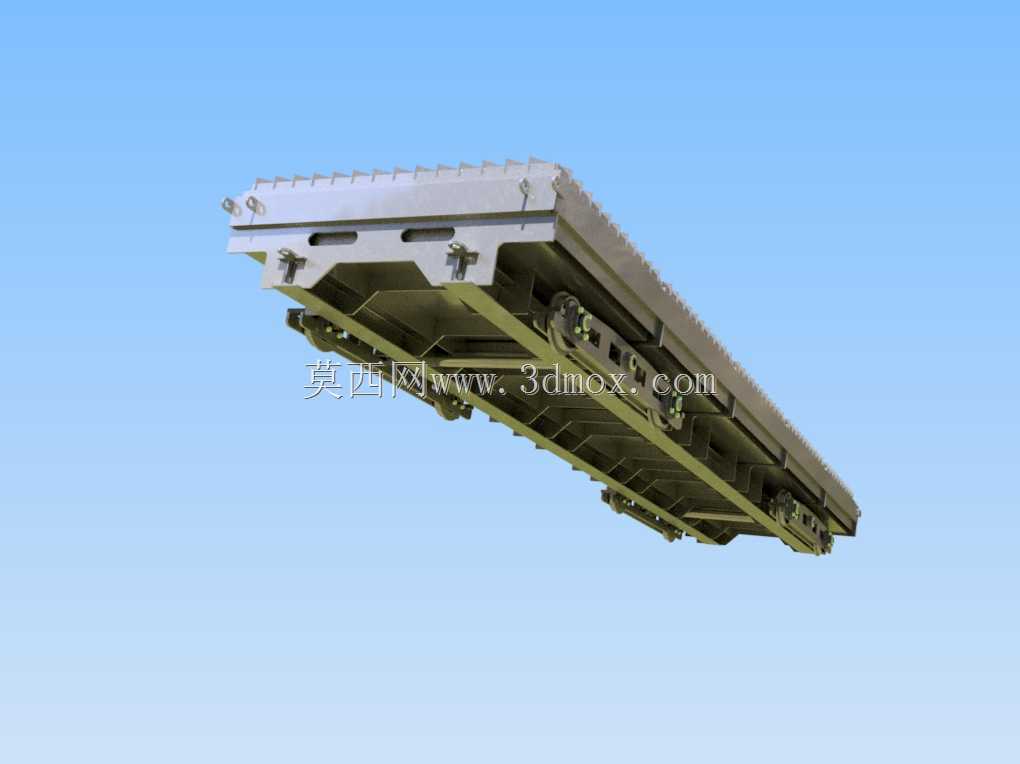

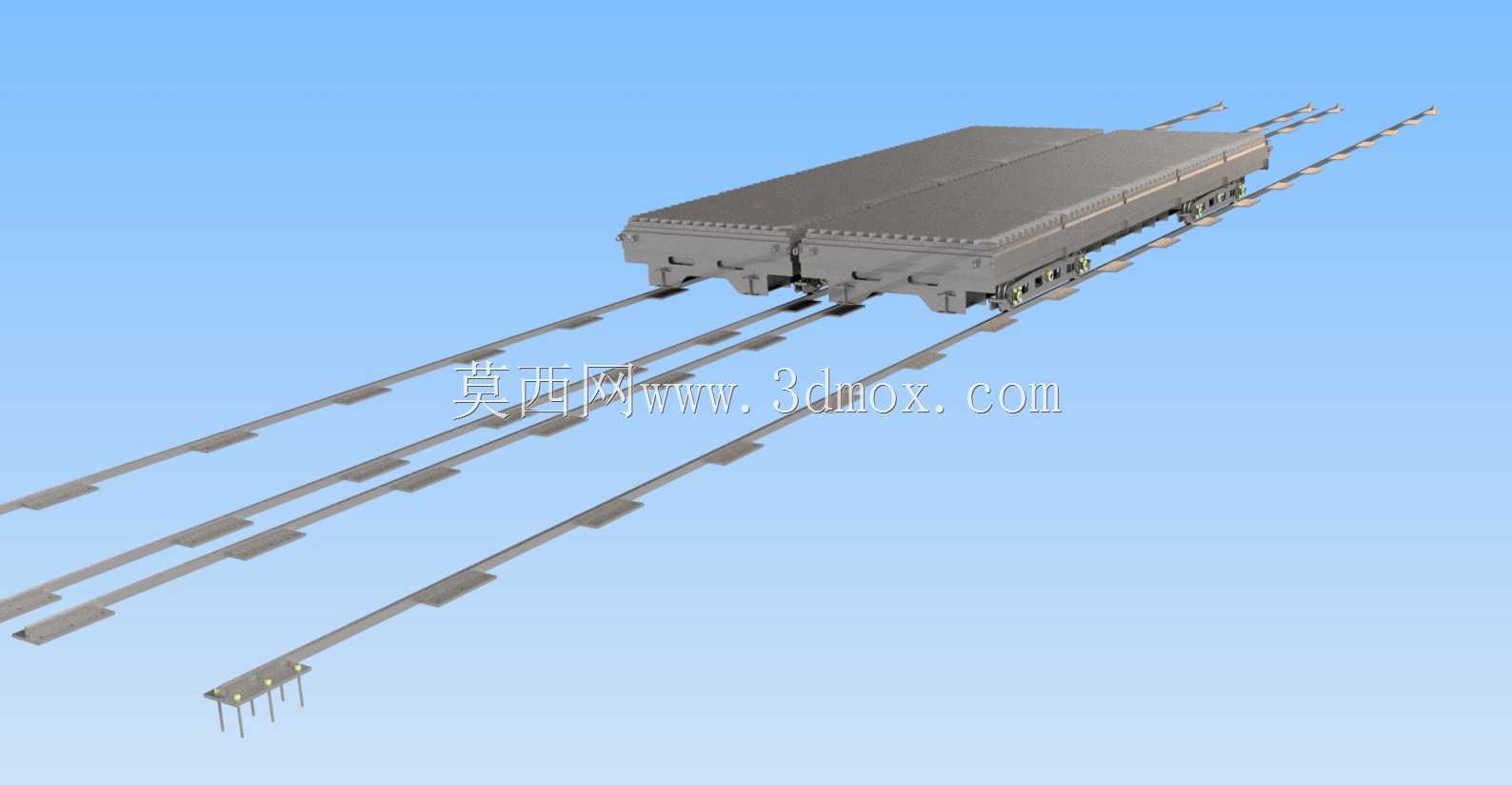

　　安装时应重点核对地面承载、纵向直线度以及台架与切割机导轨的平行关系，若多节台架拼接使用，端面错边、支撑点共面度和热膨胀间隙都需要在基础布置阶段预留。承载能力按200kN考虑，这不是单一静载数值，而是对均布钢板、局部压重和频繁吊装的综合响应。结构上采用密集承托面与下部纵向梁、横向隔板组合的思路：上表面形成连续支撑区域，减少薄板受热后的翘曲悬空；下部通过多道梁格把集中载荷分散到两侧主支撑和底部支腿。支腿位置结合常见叉车通道、设备地脚和清扫空间布置，端部还预留了转运与定位接口，使台架既能单独使用，也能并入更长的下料生产线。从功能细节看，台面边缘设置连续限位与防护构造，可减少钢板拖拽时对侧边的损伤；侧面开设的开孔和缺口用于排渣、观察、

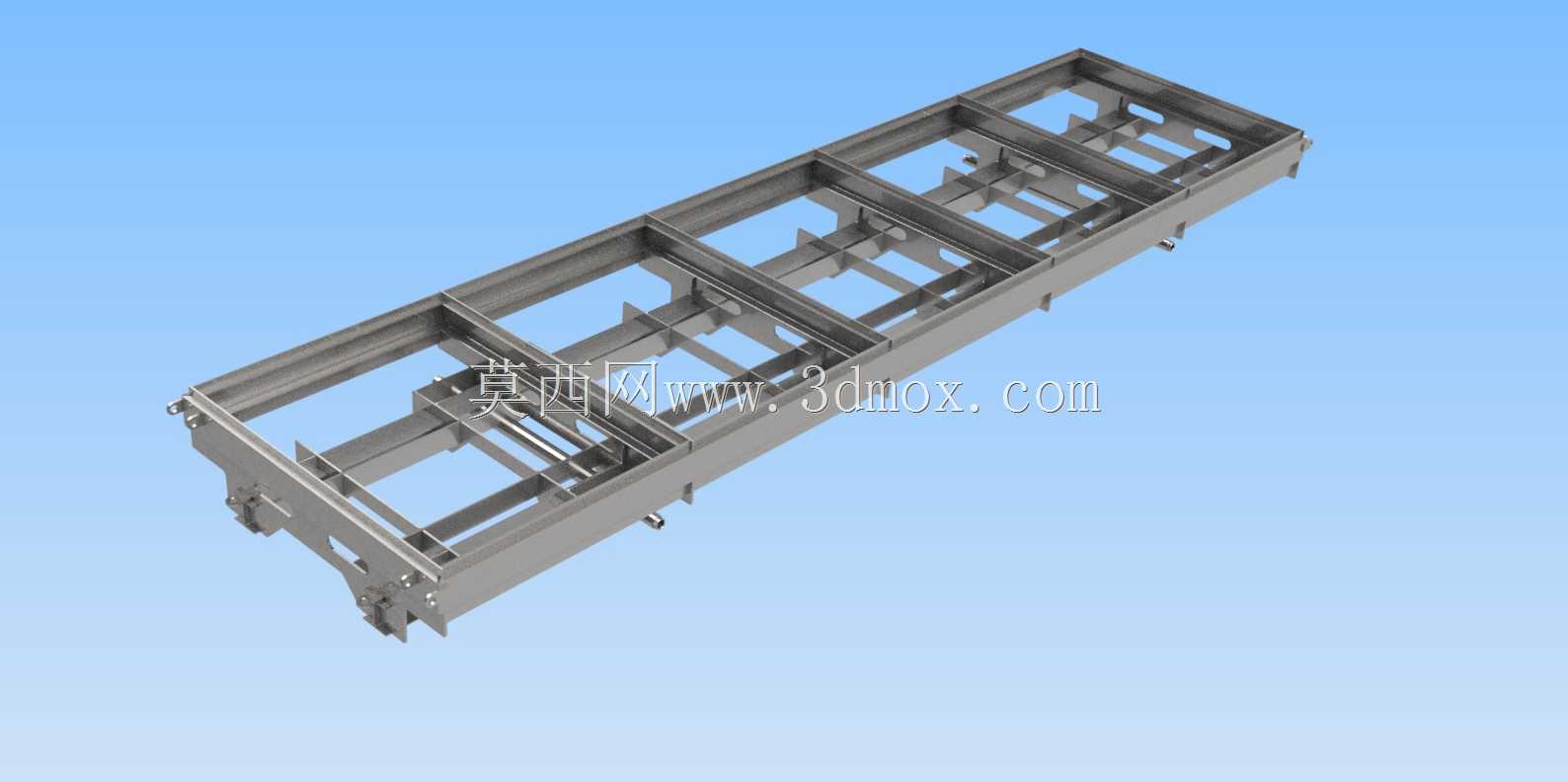

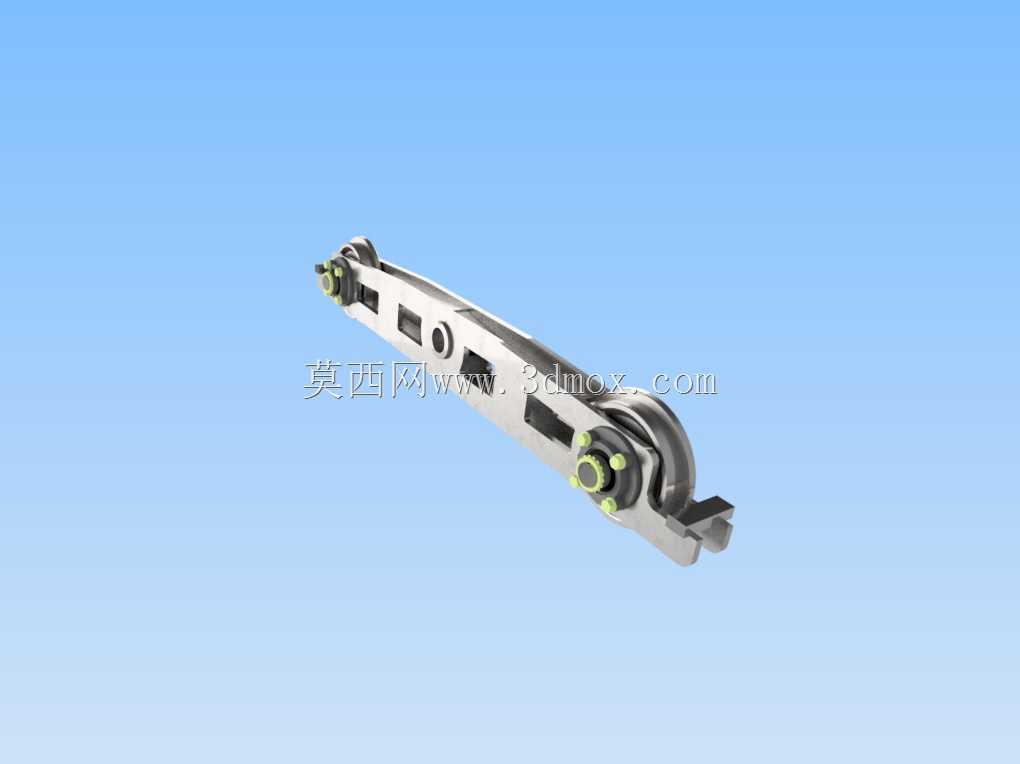

　　吊装配合以及附属管路走线。底部轮组或支撑件的布置体现了工位可调的设计取向，既方便在车间内重新排布，也能在设备维护时快速移出作业区。对于火焰切割场景，这类结构不能只按常温静强度理解，局部高温会使材料性能短时变化，熔渣堆积会改变支撑接触状态，因此模型中梁格间距、台面厚度和支腿刚度需要相互匹配，避免长期使用后出现中部塌陷或局部共振。建模时把台架拆成若干可识别的功能段：承载面层负责与工件接触，纵向主梁承担弯曲，横向隔板维持截面形状，端部组件负责转运和连接。这样的拆分有利于工程图展开、型材选型和焊后变形控制。实际制造中，长台架容易因焊接热输入产生旁弯和角变形，结构设计应在隔板间距、焊缝布置和加工顺序上留出校正余量；若用于数控切割配套，

　　还应复核台架顶面与割枪运行平面的高度差，保证穿孔高度稳定。该结构不只服务于火焰切割，在等离子下料、大件组对、板材划线和临时焊接拼装中也可作为基础平台使用。选型时应结合最大板幅、单件重量、割缝排布和吊装方式判断是否需要增加端部导向、侧面定位块或底部集渣装置。若现场存在多班制作业，台面耐磨与可更换性同样关键，因为支撑点长期受熔渣侵蚀和钢板摩擦后会逐渐失效，把易损区域与主承重梁分离，能够降低后期维护成本。
