环形回转式输送转向机架结构设计

　　这套结构主要服务于车间内部需要在有限平面内改变工件流向的输送环节，常见于装配线、检测线、包装线以及多工序衔接的过渡段。现场布局中，直线输送设备往往受厂房立柱、设备间距或工艺流程限制，无法直接完成90度甚至180度的流向切换，采用这种环形回转支撑结构，可以让载具或工件在保持姿态稳定的前提下完成转向，再进入下一段输送线，从而减少人工搬运、叉车转运以及重复定位带来的节拍损失。

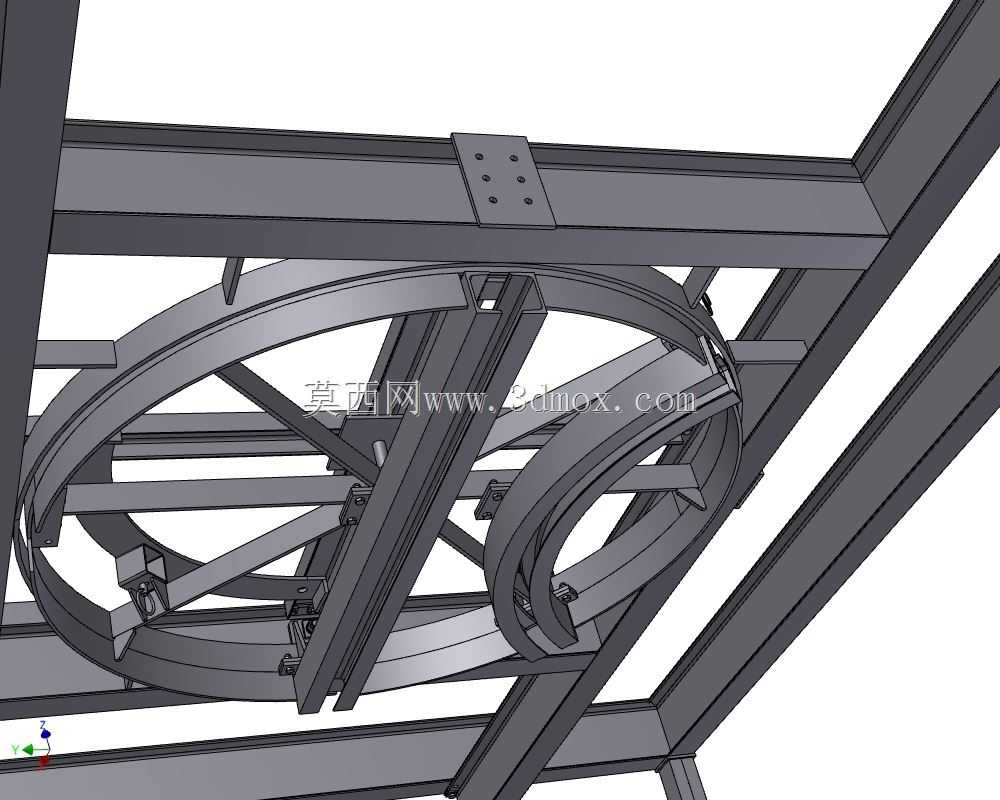

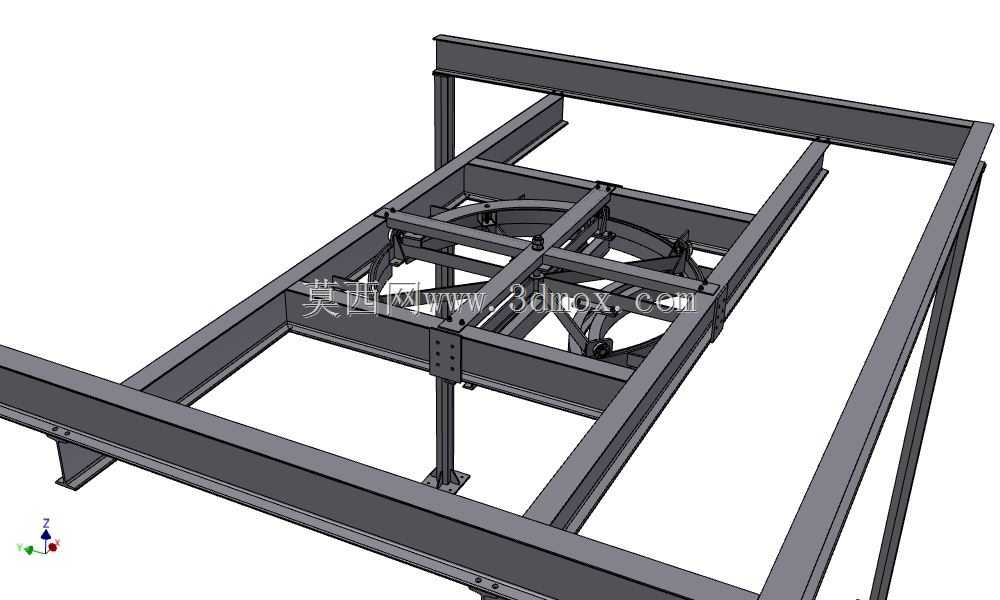

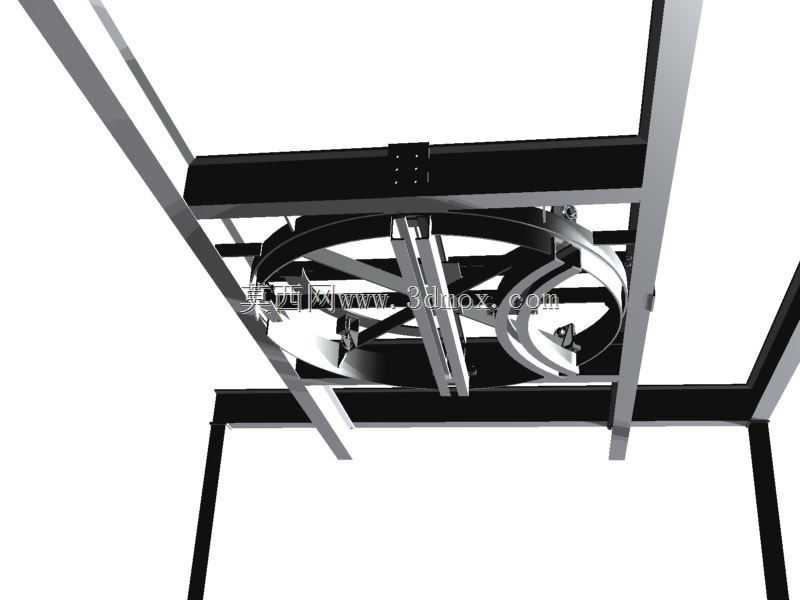

　　从结构组成看，模型重点表达了外部固定框架、内部回转环体、支撑梁系以及连接节点。外部框架采用型钢焊接而成，承担整机静载、动载以及周边护罩、传感器支架、驱动元件的安装载荷。梁与梁之间通过连接板和螺栓节点形成刚性框架，这种处理既便于分段制造和运输，也能在现场安装时根据地坪误差进行微调。内部回转部分采用环形轨道式思路，环体下方和侧向布置约束关系，使旋转过程中径向跳动和轴向窜动被限制在较小范围内，避免载具偏载后出现卡滞或异响。

　　设计这类机构时，首先要明确输送对象的重量、外形尺寸、载具形式以及节拍要求。若工件重心偏离回转中心，环体和支撑轮组会承受明显的倾覆力矩，此时不能只按平均载荷选型，必须按偏载工况校核框架变形、连接螺栓预紧力以及回转支撑的接触强度。模型中多根横梁交叉布置，正是为了把环体受力快速传递到外侧主框架，再由支腿落到地面。对于需要长期连续运行的自动线，还应在环体与固定架之间预留维护空间，方便后续检查紧固件、润滑摩擦面以及更换易损件。

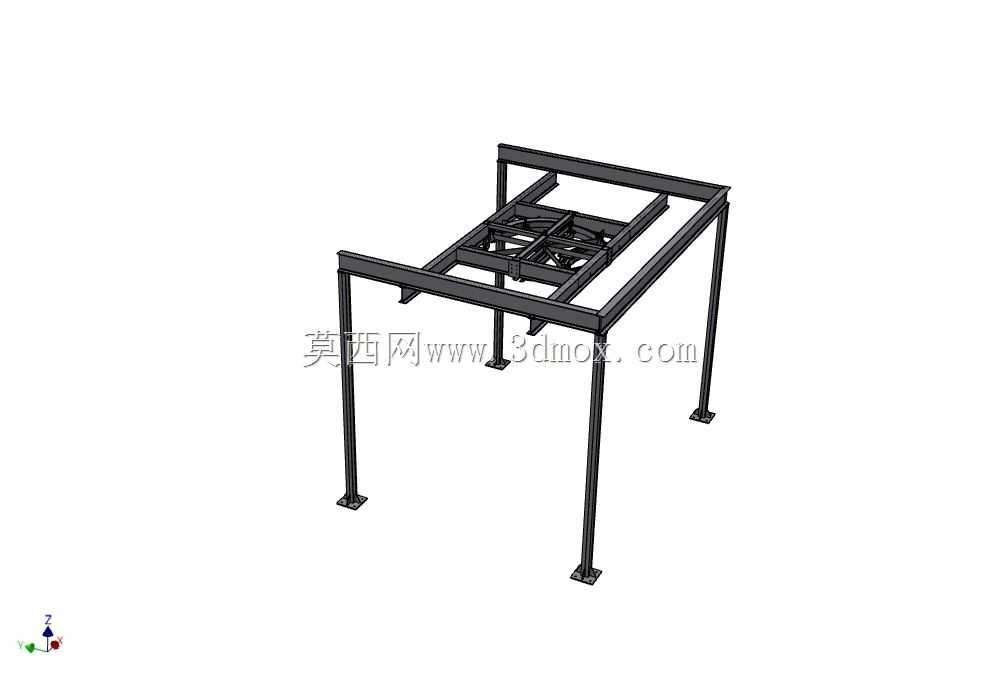

　　外形边界方面，这类回转输送段通常需要嵌入整条生产线，因此安装边界不能只看设备自身投影。长度方向要考虑前后输送机对接尺寸、驱动装置伸出量以及维护通道；宽度方向要预留环体旋转时的最大外圆包络，尤其在带工装板或工件外伸时，应防止与护栏、立柱、电气柜发生干涉；高度方向则要兼顾输送面标高、底部支腿调节范围、地坑或线槽布置。若现场地坪刚度不足，支腿下方应增加预埋板或调整垫铁，避免长期运行后出现不均匀沉降，导致回转中心偏移。

　　从功能实现角度看，该结构并不直接限定驱动方式。实际工程中可根据负载和节拍选择摩擦轮驱动、齿轮销齿条驱动、链轮链条驱动或中心回转支承驱动。轻载、低速场景下，外缘摩擦驱动结构简单、噪音较低；重载或定位要求较高时，齿轮销齿传动的同步性和可靠性更好。若需要在转角处完成读码、检测、阻挡或顶升移栽，还应在固定框架上预留安装面，并在回转体相应位置设置定位块、感应片或缓冲件，使电气信号与机械动作可靠配合。

　　建模时需要特别关注装配关系而不是单纯外观。环形件的同心度、各支撑梁的对称度、连接板孔位的一致性，都会直接影响现场装配。若采用焊接件，图纸阶段应区分焊后加工面与非加工面，对需要保证回转精度的轨道面提出直线度、平面度要求；若采用型材拼装，则要控制端面切割角度和螺栓孔位置度。对于容易积水、积尘的部位，结构上应尽量避免形成封闭凹槽，型钢端部可设置封板，维护侧留出足够操作距离。

　　在生产线选型中，这类回转输送段的价值在于把空间约束转化为流程连续性。它既可以作为独立转角单元使用，也可以与顶升移载、滚筒线、皮带线、倍速链线组合，形成多层、多分支的物流系统。结构设计人员在套用类似方案时，应先核对工件通过净空、回转半径、支撑点数量、驱动扭矩和安全防护距离，再决定梁截面、节点形式和材料规格，而不是仅凭外观相似直接放大或缩小。
