钢基压缩机承载安装底座结构设计

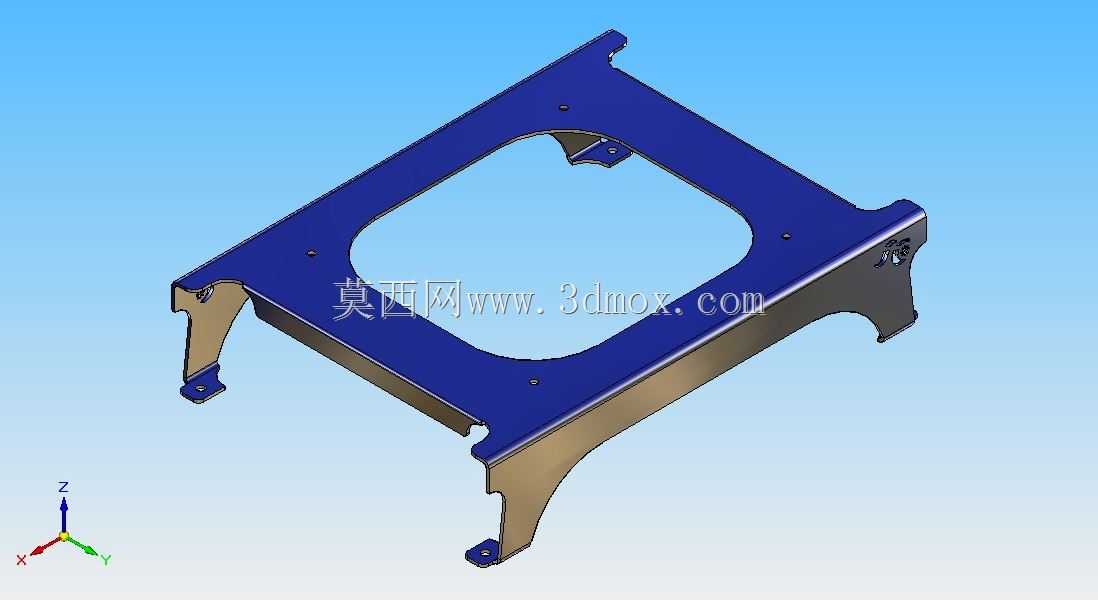

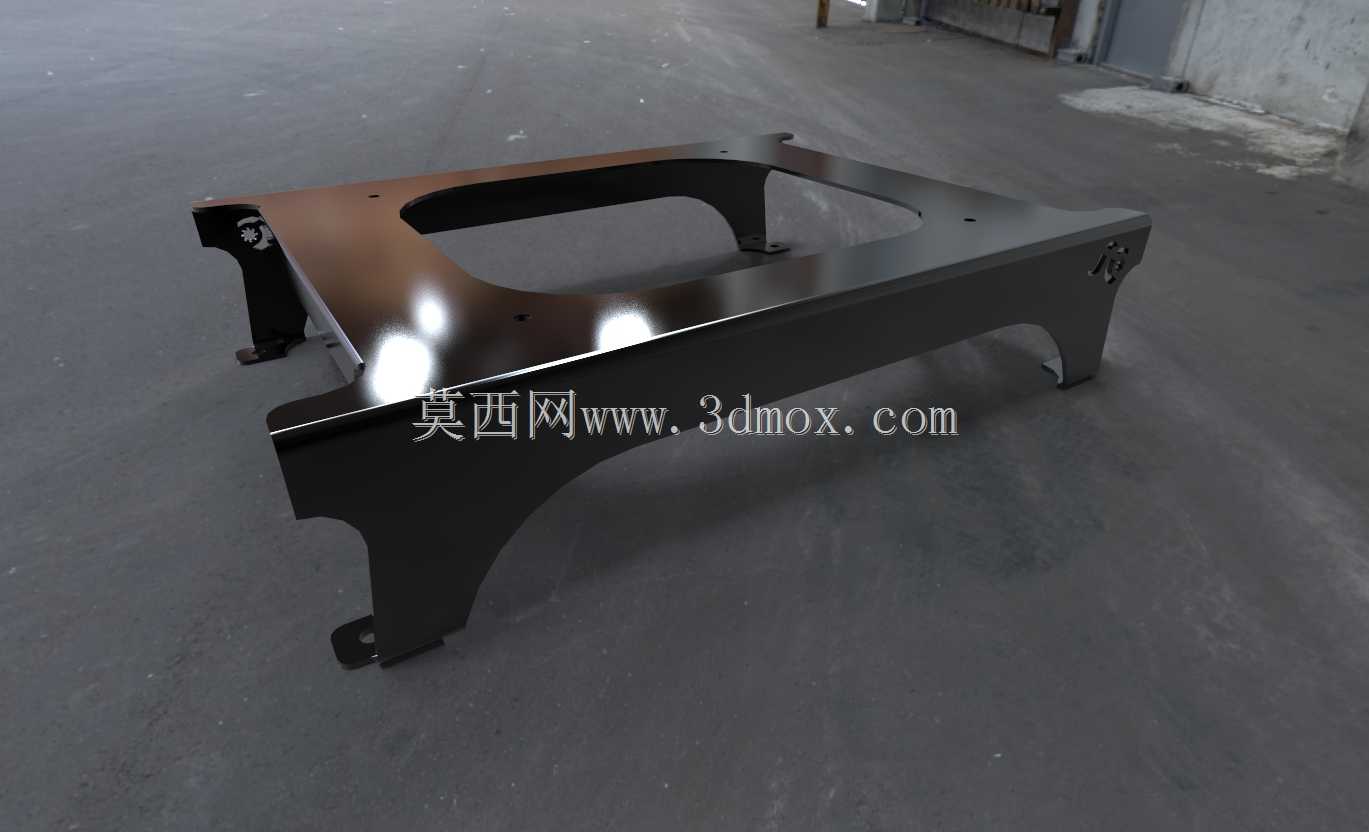

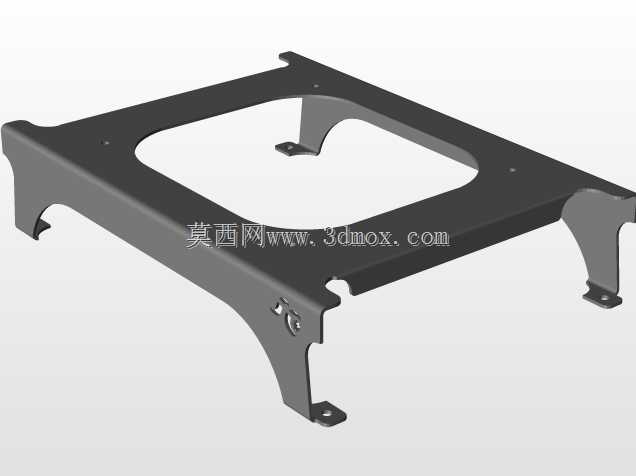

这款钢基构件是压缩机配套的核心承载安装底座，主要应用于中小型往复式、回转式压缩机的主机固定场景，在工业制冷机组、小型空气压缩站、工艺气体增压单元中都能见到这类结构的身影，承担着承托压缩机主机、抵消设备运行振动、保障整机安装同轴度的关键作用。从结构设计逻辑来看，整体采用一体化弯折成型的钢质框架结构，摒弃了传统多块板材拼焊的冗余设计，主体板面做了中部大尺寸镂空处理，这一设计并非单纯为了减重，一方面可以避让压缩机主机下部的曲轴箱、油底壳等突出结构，给主机安装留出足够的垂向空间，避免运行过程中结构干涉，另一方面也能优化底座的受力传递路径，让主机运行产生的交变载荷沿着框架两侧的支撑腿均匀传递到安装基础上，减少应力集中点。底座两侧的支撑腿采用弧形过渡弯折结构，相比直角弯折的支撑形式，弧形过渡能够更好地分散垂向载荷与水平方向的振动冲击力，避免长期运行过程中弯折位置出现疲劳开裂的问题。支撑腿底部预留了标准化的安装孔位，孔位间距匹配通用工业设备的安装地脚尺寸，既可以搭配膨胀螺栓直接固定在混凝土地基上，也可以加装减震垫后安装在移动式机组的机架上，安装边界的适配性较强。主体安装板面上预留的多个定位孔与螺纹孔，孔位精度按照压缩机主机的安装定位公差设计，能够保证主机安装后曲轴与电机输出轴的同轴度控制在允许范围内，减少因安装偏差带来的轴承磨损、皮带跑偏等问题。板面做了黑化防锈处理，在常规工业车间环境下具备基础的防腐蚀能力，不需要额外做表面涂装就能满足使用要求。从实际使用场景出发，这类钢基底座的刚性设计经过了载荷校核，能够承受压缩机主机自重2倍以上的静载荷，同时可以抵消设备运行时产生的高频振动，避免振动传递到安装基础引发周边设备共振。在三维建模过程中，这类结构需要重点关注弯折位置的圆角半径、安装孔的位置度公差、支撑腿的平面度要求，建模时要预留板材弯折的工艺余量，避免生产加工时出现尺寸偏差。底座的整体高度经过优化，既能够保证主机安装后有足够的底部操作空间，方便日常维护时检查油位、紧固底部螺栓，也不会让整机重心过高影响运行稳定性。
