涡旋式制冷压缩机三维结构设计

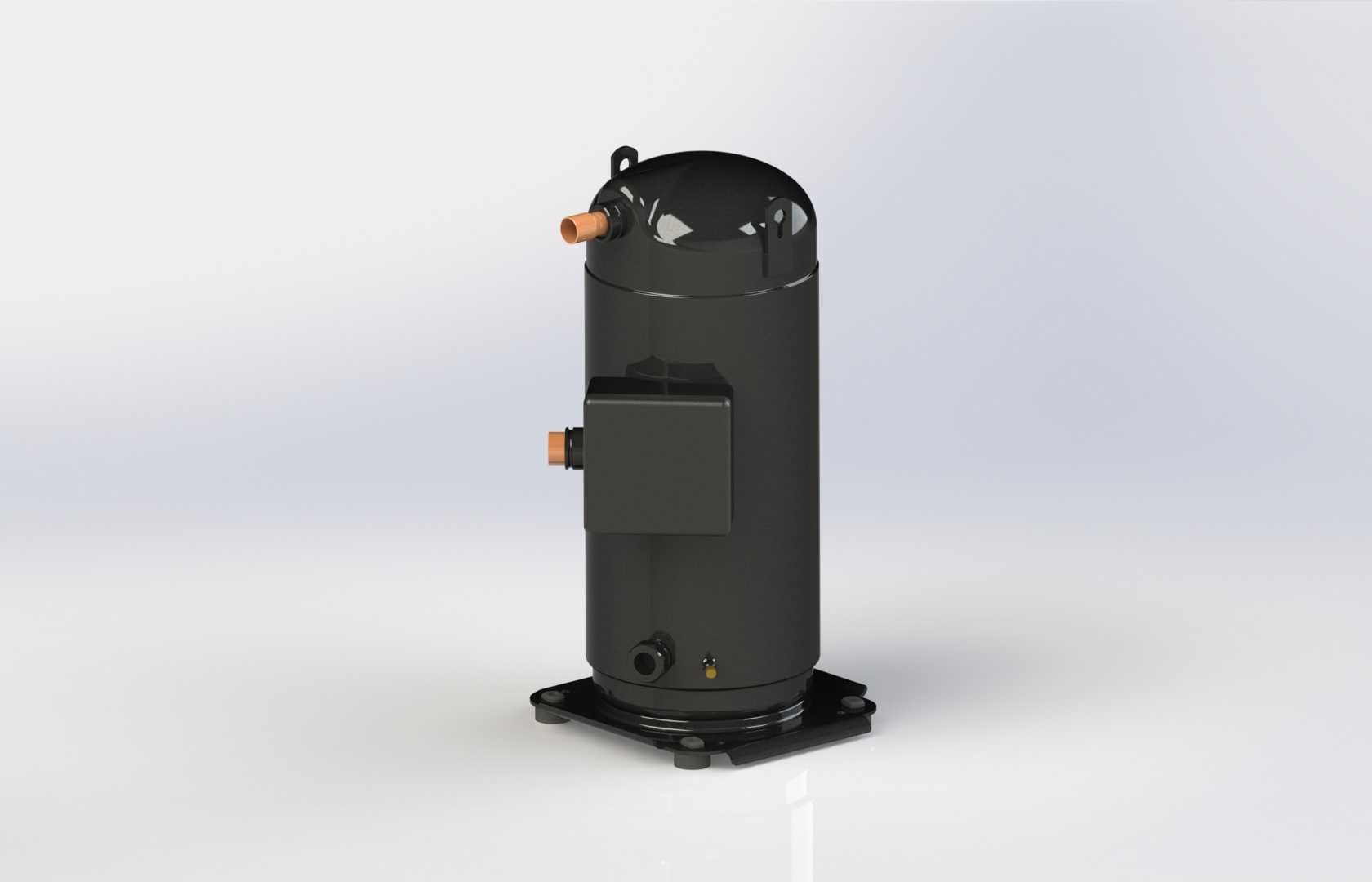

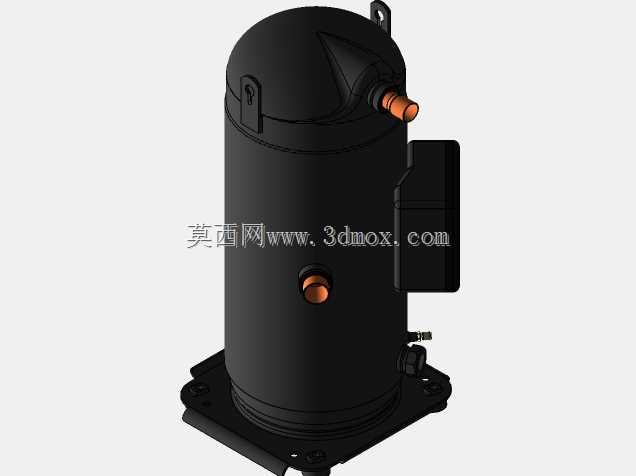

这款涡旋式制冷压缩机的三维建模，核心围绕商用制冷系统的实际安装与运维需求展开，在做结构还原的时候，首先要考虑的是制冷机组集成时的安装边界约束，底部的安装脚座预留了标准螺栓固定位，四个安装孔的孔距匹配常规商用冷凝机组的机架安装尺寸，不需要额外做转接支架就能直接适配多数风冷、水冷冷凝单元的安装基面，安装脚的高度预留了机组布线、排凝管路的走管空间，避免现场安装时出现管路干涉的问题。从实际应用场景来看，这类压缩机主要适配中型商用中央空调、低温冷藏库、工业工艺冷却系统的制冷回路，作为制冷循环的核心动力部件，负责将低压低温的气态制冷剂压缩为高压高温状态，推动制冷剂在回路中完成相变换热，建模时特意还原了高低压侧的两个管路接口，两个接口的伸出长度、管径尺寸都对应实际同规格机型的管路焊接标准，接口位置避开了机身接线盒的操作空间，现场焊接管路时不会和电气接线操作产生空间冲突。机身侧面的电气接线盒做了独立的结构还原，接线盒的安装凸台、盒体的密封贴合面都做了细节处理，实际选型时这个位置的尺寸直接决定了机组电气仓的布线空间预留，接线盒的朝向可以根据机组安装方向做适配调整，建模时保留了这个结构的装配约束关系，方便设计人员根据不同的机组布局调整接线方位。机身顶部的吊耳结构也做了准确还原，这类机型自重较大，现场安装时需要通过吊耳完成整机吊装，吊耳的承重位置、开孔尺寸都匹配常规吊装索具的规格，避免吊装时出现索具滑脱的风险。建模过程中没有做过度的细节冗余，所有外露结构都围绕实际工程应用的需求呈现：机身的筒体壁厚做了示意性还原，能直观体现压缩机的内部容积边界，底部的油位观察口、注油接口位置都做了标注性还原，方便运维人员在做机组布局时预留日常维护的操作空间。需要明确的是，这个模型仅用于可视化布局参考，所有的外形尺寸、接口位置都是近似值，不能直接作为生产加工的尺寸依据，在做制冷机组三维布局设计时，可以用这个模型完成管路走向规划、安装空间校核、运维操作空间模拟，提前规避现场安装时可能出现的结构干涉问题，减少现场改管、调整支架的返工量。
