杂务碱厂化工生产装置区三维布局

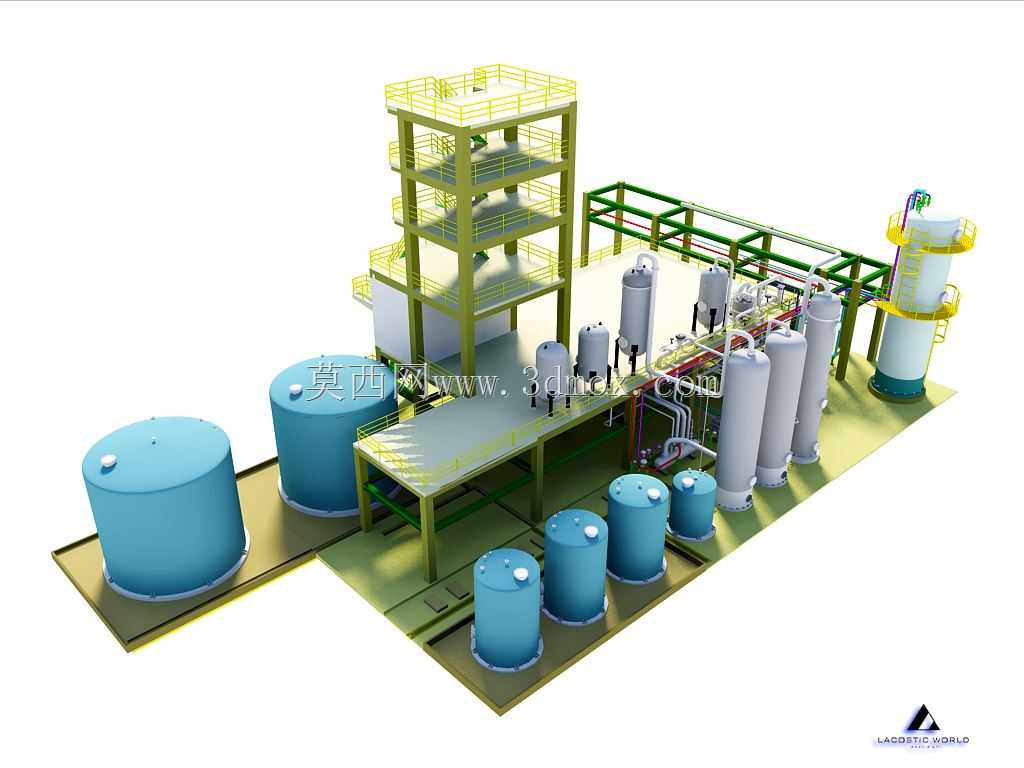

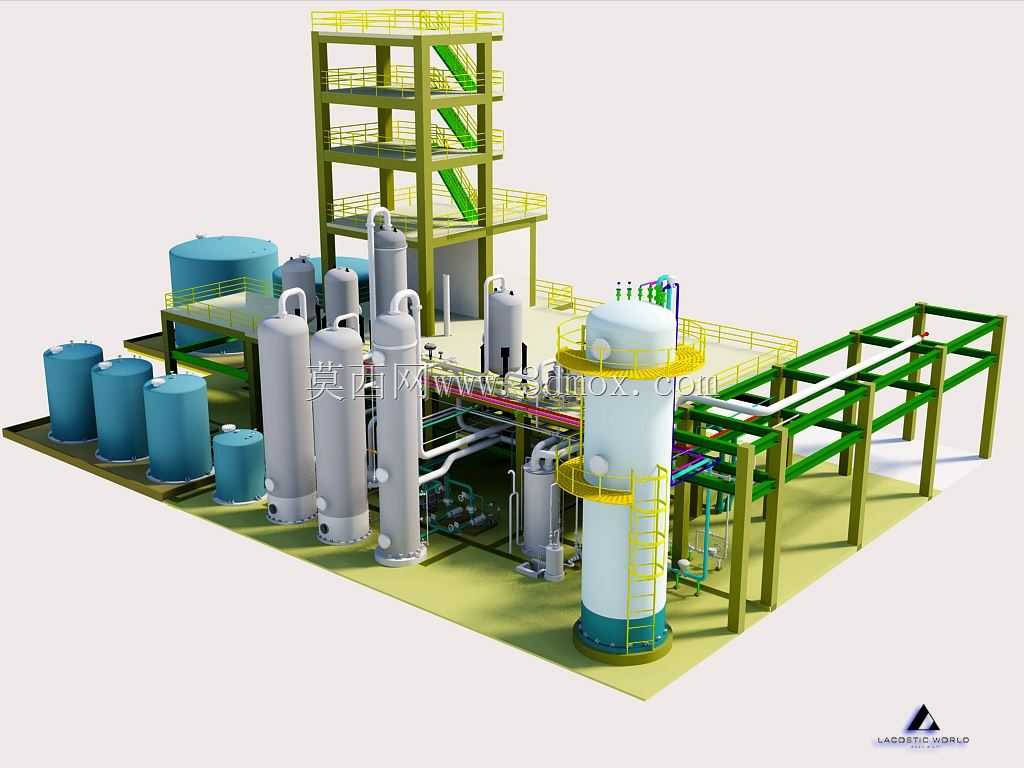

这套三维模型呈现的是杂务碱厂生产装置区的整体布置，核心对象包含立式塔器、承压储罐、多层操作钢平台以及纵横交错的工艺管廊。从现场使用角度看，这类装置主要承担物料反应、气液分离、中间储存与介质输送等任务，塔体通常是精馏、吸收或洗涤工序的关键设备，周边储罐用于缓存液相物料，管廊则把各静设备、机泵和阀组连接成连续的工艺流程。模型在结构表达上比较完整，塔器设置了直爬梯、顶部护栏和中间操作平台，便于检修人员到达人孔、仪表口和管道接口位置；框架式钢平台采用型钢立柱与横梁组合，铺板区域预留设备吊装和检修通道，栏杆高度与踢脚板的设置符合常规厂区安全通行要求。设备布置并非简单堆叠，而是按照工艺流程走向组织：高大塔器靠近框架一侧，储罐成排布置在边缘，泵类和小型过滤设备位于底层，管道沿管廊分层敷设，既减少弯头和无效管长，也为阀门操作、仪表安装和后期保温留下空间。尺寸与安装边界方面，模型需要重点控制塔器基础与钢框架立柱的相对位置，避免设备吊装时与梁、斜撑发生干涉；管道标高要结合平台层高统一规划，保证人行通道上方净空满足通行与检修要求。对于结构设计和管道建模人员来说，这类模型可用于校核设备间距、操作面可达性、管道碰撞以及平台开孔位置，也能在方案阶段辅助判断检修吊装路径是否顺畅。整体建模思路强调装置区的空间关系，而非单一零件细节，通过不同颜色区分设备、钢结构和管线，使工艺流程与安装边界一目了然。
