户外儿童游乐设施公园滑梯结构

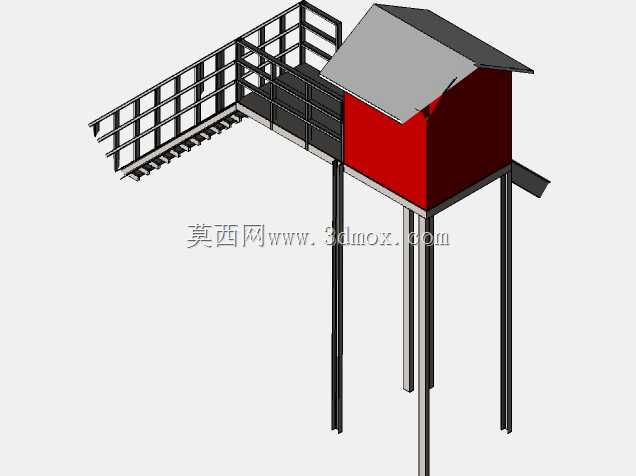

该模型呈现的是一套面向社区公园、郊野活动区及小型儿童游乐场的高架滑梯组合，核心由高架平台、登顶梯段、坡面滑道、顶部小屋造型围护及支撑立柱构成。整体采用外露型钢框架作为承载主体，构件之间以焊接或栓接方式形成稳定传力路径，适合在平整硬化地面或经处理的软质场地上固定安装。

从实际使用场景看，这类设施主要服务低龄儿童的攀爬、停留与滑行活动，因此结构设计首先关注竖向承载与侧向稳定。四根主立柱沿平台四角落地，将平台荷载直接传递至基础；梯段两侧设置连续斜梁，踏步按均匀间距排布，外侧加装防护栏杆，减少儿童攀爬过程中的侧向跌落风险。顶部小屋面不仅形成视觉识别点，也可为等候区提供一定遮挡，同时围合出相对安全的平台停留空间。

滑道从高架平台向地面倾斜延伸，其坡度需要兼顾滑行速度与落地缓冲。过陡会造成末段冲击过大，过缓则容易出现停滞，因此模型中滑道与梯段形成反向布置，使儿童从一侧登梯、从另一侧滑下，人流路线自然分离，避免上下交叉干扰。平台边缘设置栏杆和入口开口，开口位置与滑道起点准确对应，保证儿童进入滑道前姿态可控。

建模过程中，支撑体系的边界条件是重点。立柱底脚应预留与预埋件或地脚螺栓连接的安装面，现场布置时需保证各支点标高一致，否则梯段、平台和滑道的相对角度会发生偏差，既影响装配，也会改变栏杆净距和滑道坡度。梯梁、平台梁与立柱交接处应视为刚性节点处理，以承受儿童跑动、跳跃带来的动载；栏杆则需控制竖向杆件间距，防止儿童穿越或头部卡入。

外形尺寸方面，设施占地呈长条状，长度方向由登梯区、平台区和滑道区共同决定，宽度主要受梯段和平台净宽控制。高架平台高度决定整体跌落风险等级，也直接影响立柱截面、支撑跨距和滑道长度。落地端应留出足够的缓冲区，避免滑道出口紧贴道路或其他设施；顶部屋面挑出尺寸不宜过大，以免在风载下对框架产生附加弯矩。

在结构细节上，钢材棱角需在实际制造中做倒角或包边处理，焊接位置应打磨平整，踏步表面需考虑防滑构造。模型可用于校验杆件干涉、装配顺序和场地布置，也可作为后续出工程图、核算材料清单及完善安全防护细节的基础。
