SKF方形法兰式支承轴承组件结构设计

项目分类:3D模型 发布时间:2021-08-31 ID:254383
  • SKF方形法兰式支承轴承组件结构设计
  • SKF方形法兰式支承轴承组件结构设计
  • SKF方形法兰式支承轴承组件结构设计
  • SKF方形法兰式支承轴承组件结构设计
  • SKF方形法兰式支承轴承组件结构设计

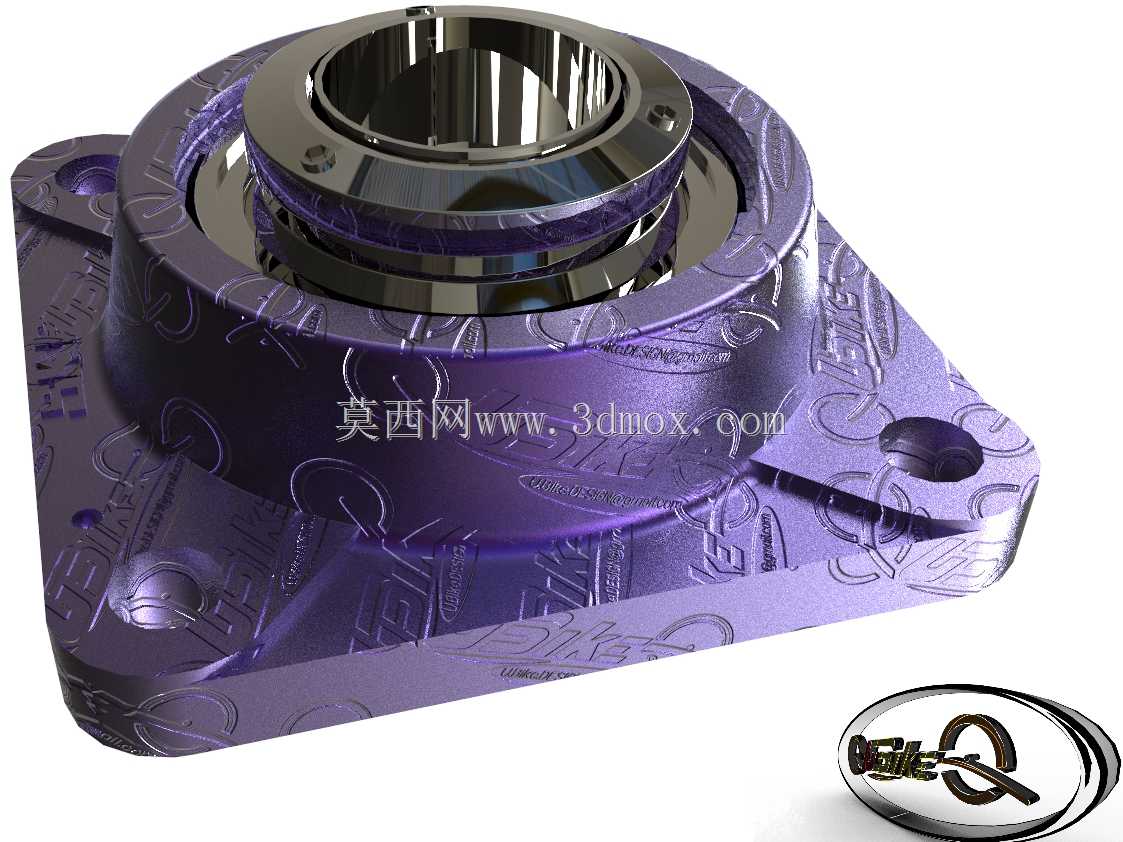

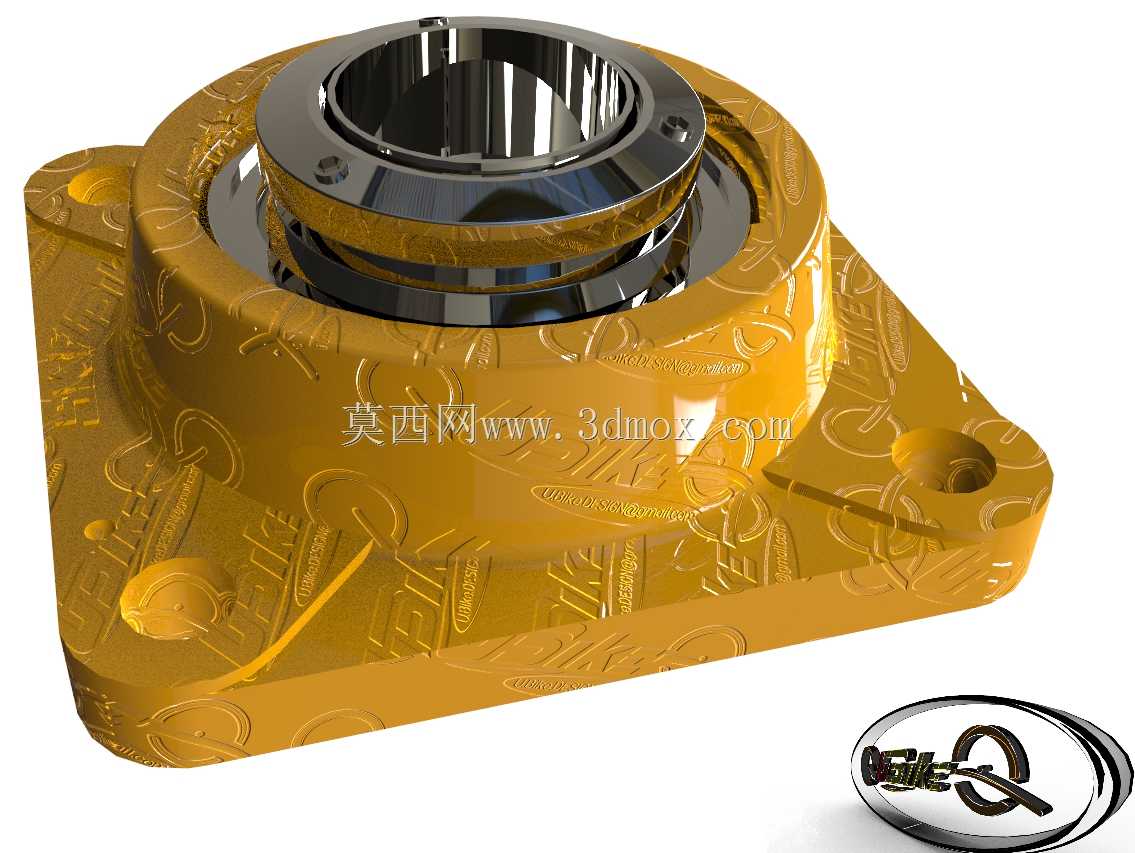

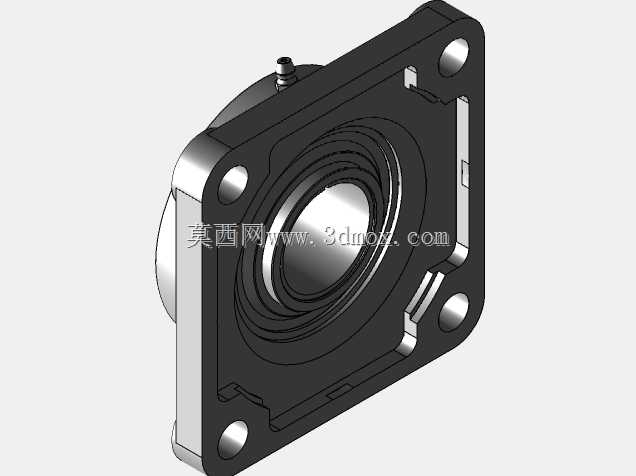

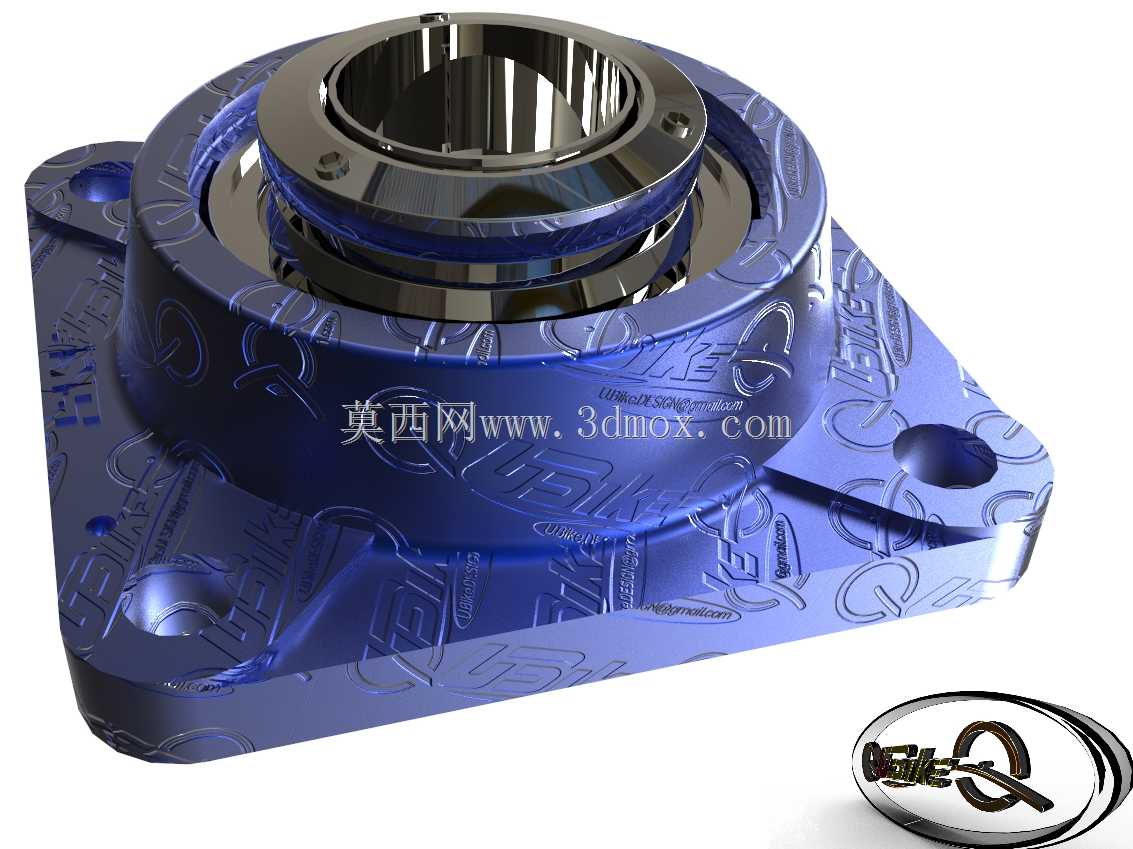

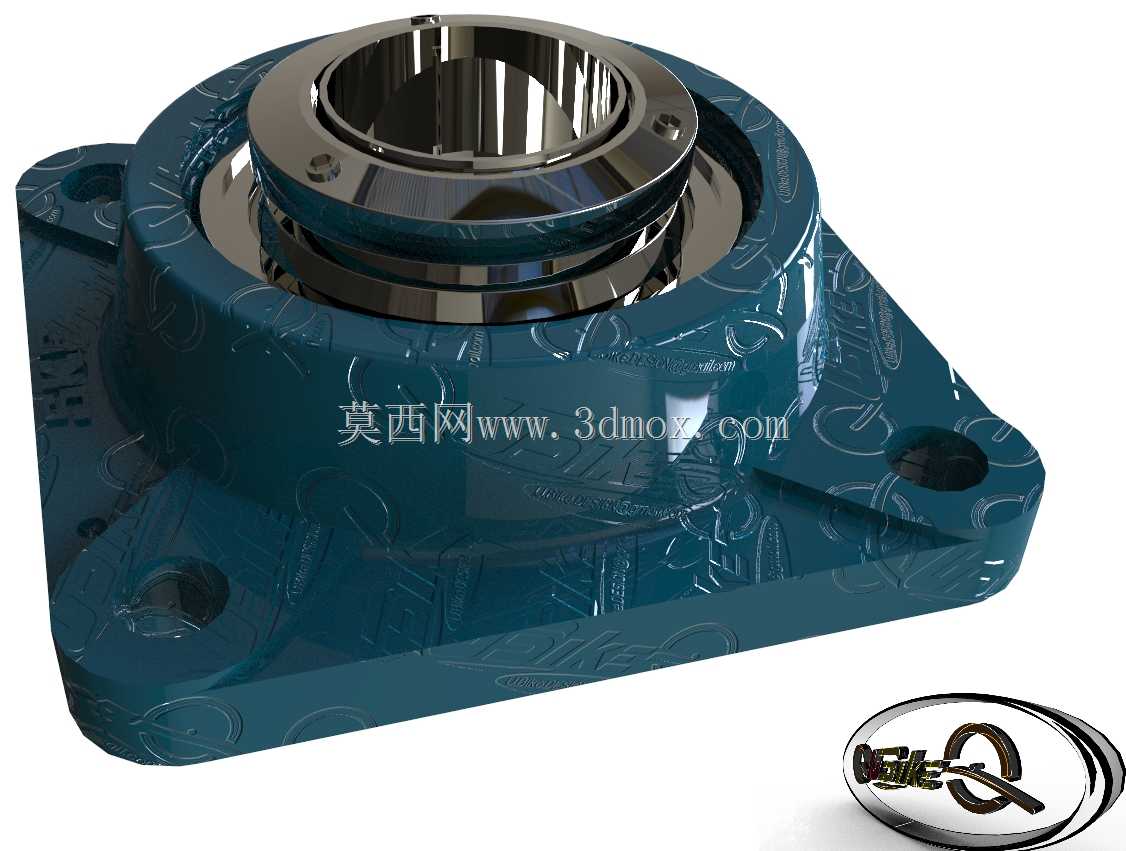

做传动结构设计这么多年,法兰型支承轴承永远是设备布局里绕不开的基础件,尤其是带方形安装法兰的外球面支承单元,在轻工输送、食品包装、小型农机的动力端布局里,出镜率比很多人想象的高得多。很多刚入行的工程师选型时总把注意力放在轴承内径、额定动载荷这些纸面参数上,实际落地的时候才发现,安装法兰的孔位公差、座体的避让空间、轴承外圈的调心余量,才是决定这套支承能不能长期稳定运行的核心。这款方形法兰支承轴承的座体采用一体化铸造成型后做了精密机加工,四个安装孔分布在法兰四角,孔位做了沉头设计,安装时内六角螺栓头可以完全沉入沉孔内,不会突出法兰表面,避免和周边的护罩、传动带轮产生运动干涉,这点在紧凑布局的设备里尤其重要,很多小厂做的仿品省了沉孔加工工序,安装后螺栓头突出3到5毫米,后期调试时经常刮蹭传动件,返工率极高。轴承单元本身采用带顶丝锁紧的内圈结构,装配时不需要额外加工定位轴肩,光轴插入内圈后拧紧两个对称布置的顶丝就能完成轴系固定,对安装现场的加工条件要求很低,非常适合设备现场改造、小型生产线快速搭建的场景。座体和轴承外圈的配合预留了小角度调心间隙,当传动轴出现轻微的安装同轴度误差、或者运行中受载产生轴系挠曲时,轴承外圈可以在座体内自适应微调角度,避免滚动体出现边缘受载的情况,能有效延长轴承的实际使用寿命,这点在长轴跨距的输送线辊筒支承场景里优势格外明显,毕竟长轴加工很难做到全程同轴度零误差,自带调心能力的支承单元能抵消大部分安装和加工带来的误差。从安装边界来看,方形法兰的轮廓尺寸适配常规的型材安装面,四个安装孔的中心距符合行业通用的安装规范,替换同规格的其他品牌支承单元时不需要重新加工安装孔位,设备运维时的备件替换成本很低。座体的法兰厚度经过载荷校核,在额定径向载荷下不会出现法兰面变形,安装时只需要保证安装面的平面度在0.1毫米以内,按照规定扭矩拧紧安装螺栓,就能避免座体受附加弯矩导致的轴承早期失效。很多设计新手在布置这类支承时,总习惯把安装面焊在机架上不做二次加工,焊接产生的变形会让法兰面出现翘曲,螺栓拧紧后座体产生内应力,运行不到三个月就会出现轴承座开裂、滚动体碎裂的问题,这点在建模时就需要提前在安装面预留加工余量,提醒工艺环节安装面必须做铣削加工。另外轴承端盖的密封结构采用双唇口橡胶密封,能阻挡大部分粉尘、切削液进入轴承内部,在木工机械、普通机加工设备的传动端使用时,不需要额外加装外置密封结构,能简化整体的轴系设计,减少零件数量,降低整体装配的工作量。
