SNR型剖分式铸造轴承座结构设计

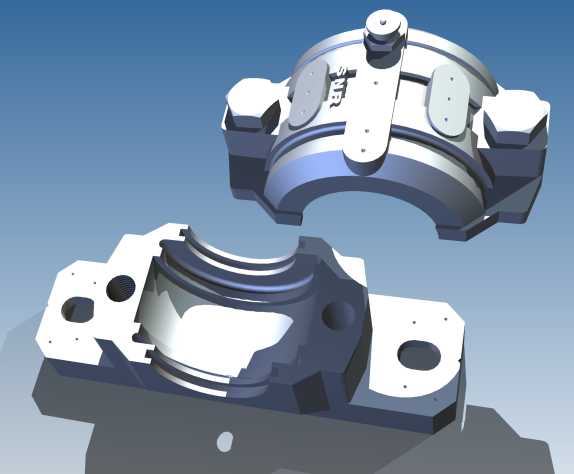

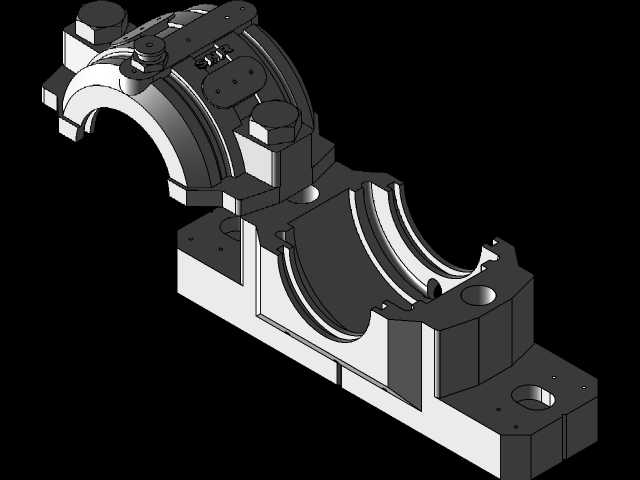

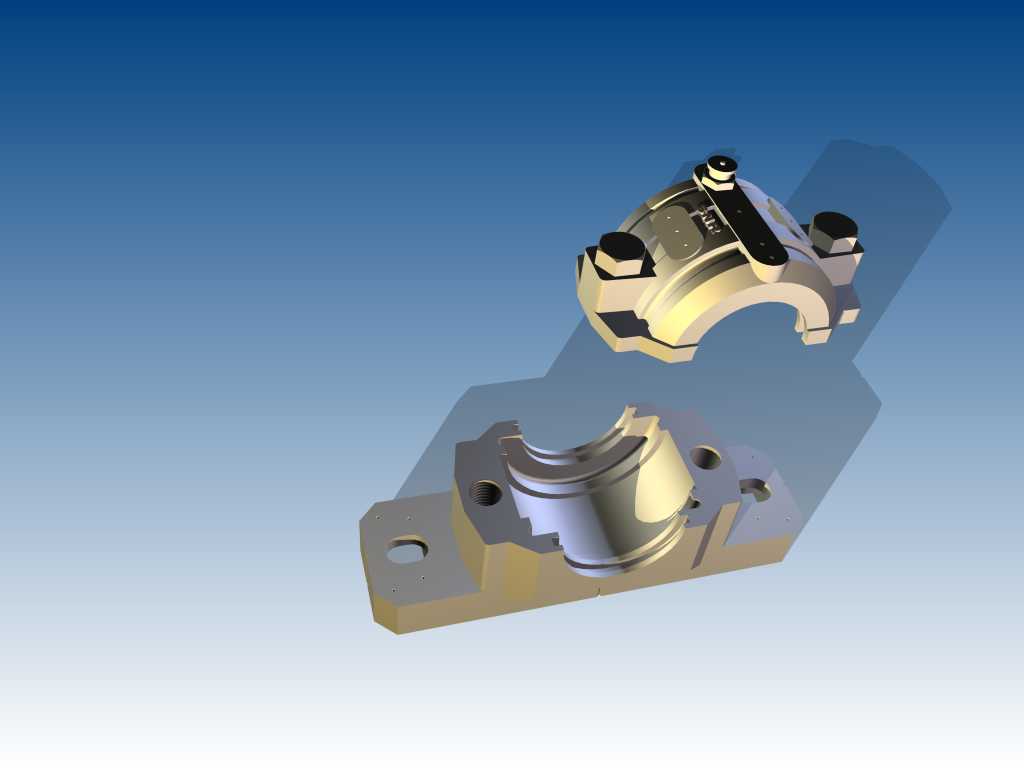

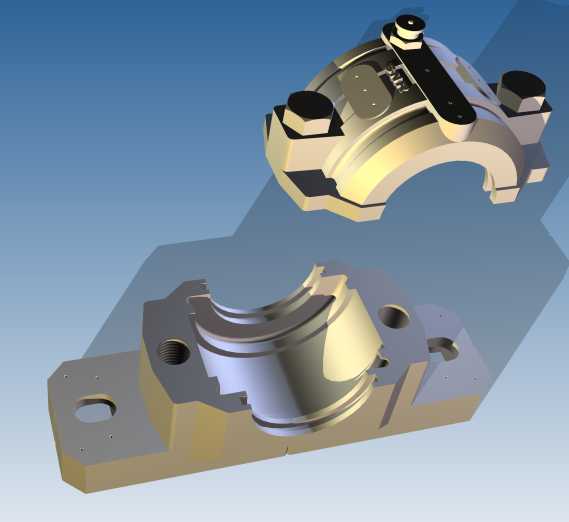

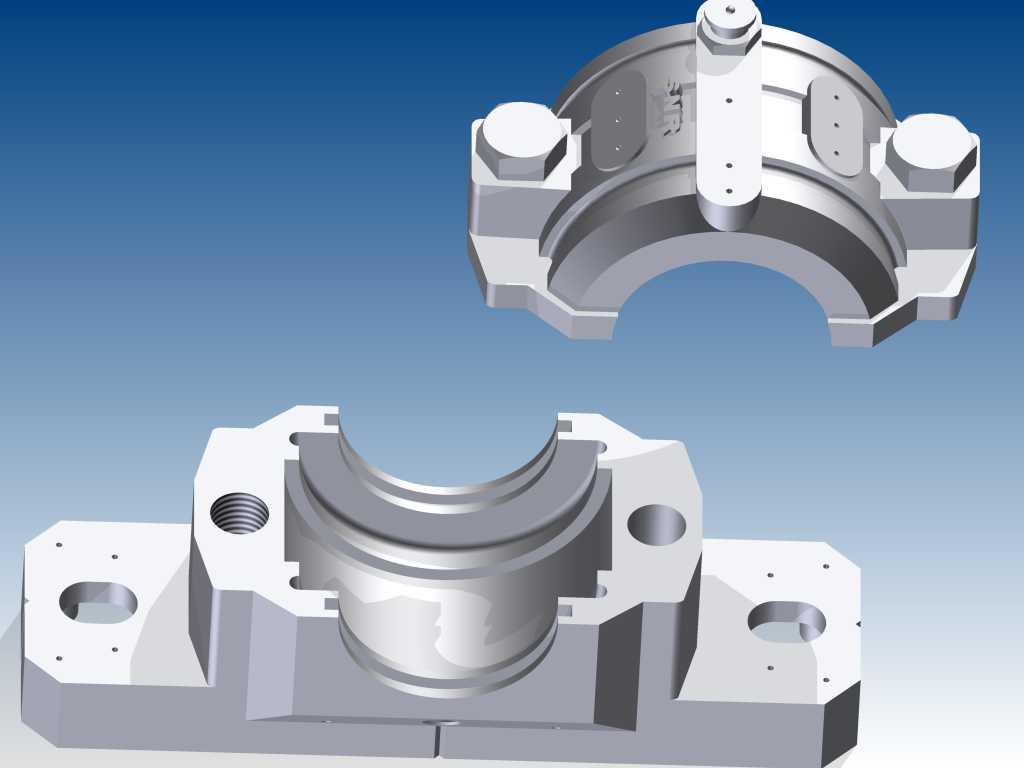

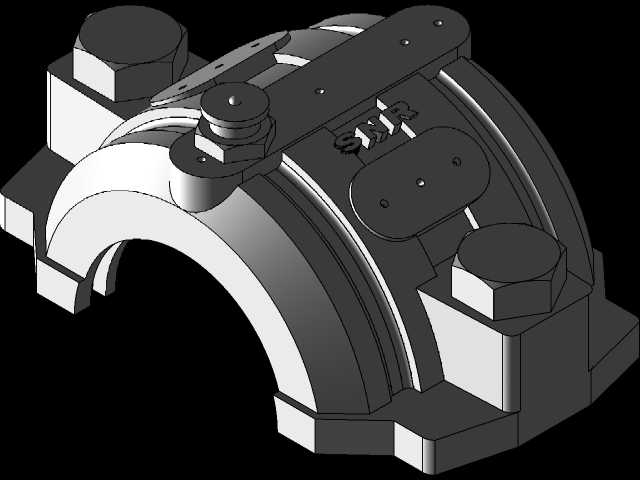

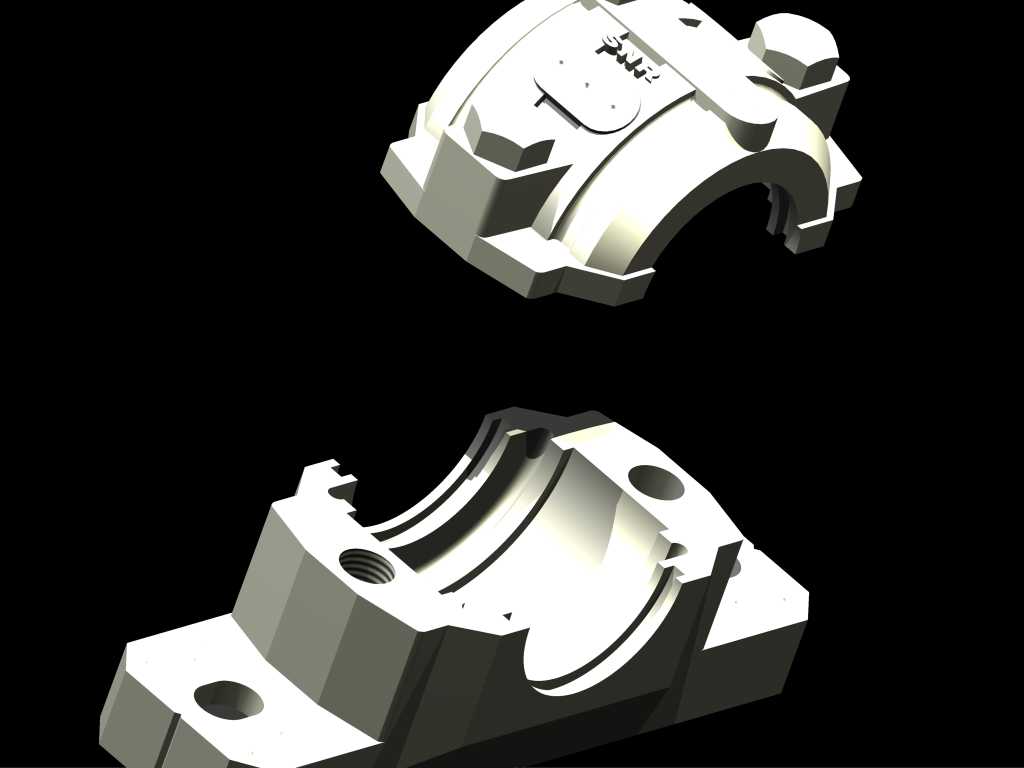

这款SNR型剖分式铸造轴承座，主要应用在矿山输送、冶金轧线、通用风机这类需要长轴系装配的传动场景中，日常运维时不用拆卸轴端的联轴器、带轮等传动件，只需拆开上盖即可更换轴瓦或轴承，能大幅缩短设备停机检修的时长，在连续生产类工况下的适配性远高于整体式轴承座。从结构设计逻辑来看，底座两侧的安装耳板预留了沉头螺栓过孔与定位销孔，安装时先通过销孔完成与设备机架的定位校准，再穿入锁紧螺栓完成固定，能避免运行过程中受径向载荷冲击出现位置偏移；底座中部的下轴瓦窝与上盖的上轴瓦窝采用同轴度配作加工，合盖后通过两侧的六角头螺栓完成上下座体的锁紧，上盖顶部预留的注油孔位可直通轴瓦配合面，方便运行过程中定期加注润滑脂，降低轴颈与轴瓦的摩擦损耗。上下座体的结合面做了精铣加工，合盖时无需额外加装密封垫片即可保证配合精度，避免润滑脂从结合面渗漏。从安装边界来看，底座的安装孔中心距、轴瓦内孔的中心高都匹配常规SNR系列轴承的安装尺寸，两侧安装耳板的厚度经过载荷校核，能承受径向载荷为主、少量轴向载荷为辅的受力工况，适配的轴颈直径覆盖常规中型传动设备的轴系规格，安装时需注意轴瓦与轴颈的配合间隙要控制在合理范围，间隙过小容易出现抱轴烧瓦，间隙过大则会引发轴系跳动异响。外形上整体采用铸造圆角过渡，避免应力集中导致的座体开裂，所有螺栓连接位都做了凸台加厚处理，锁紧螺栓时不会出现座体局部压溃的问题；上盖顶部的平面位可加装温度或振动传感器，方便在线监测轴承运行状态，提前预判设备故障。这类轴承座在选型时需要匹配对应轴系的径向载荷大小，若工况存在较大轴向冲击，还需额外搭配轴向定位挡圈使用，避免轴系窜动；铸造毛坯成型后需经过时效处理消除内应力，再进行机加工，保证长期运行过程中不会出现尺寸变形，维持轴系的同轴度要求。
