叉装设备右叉腿支撑结构件

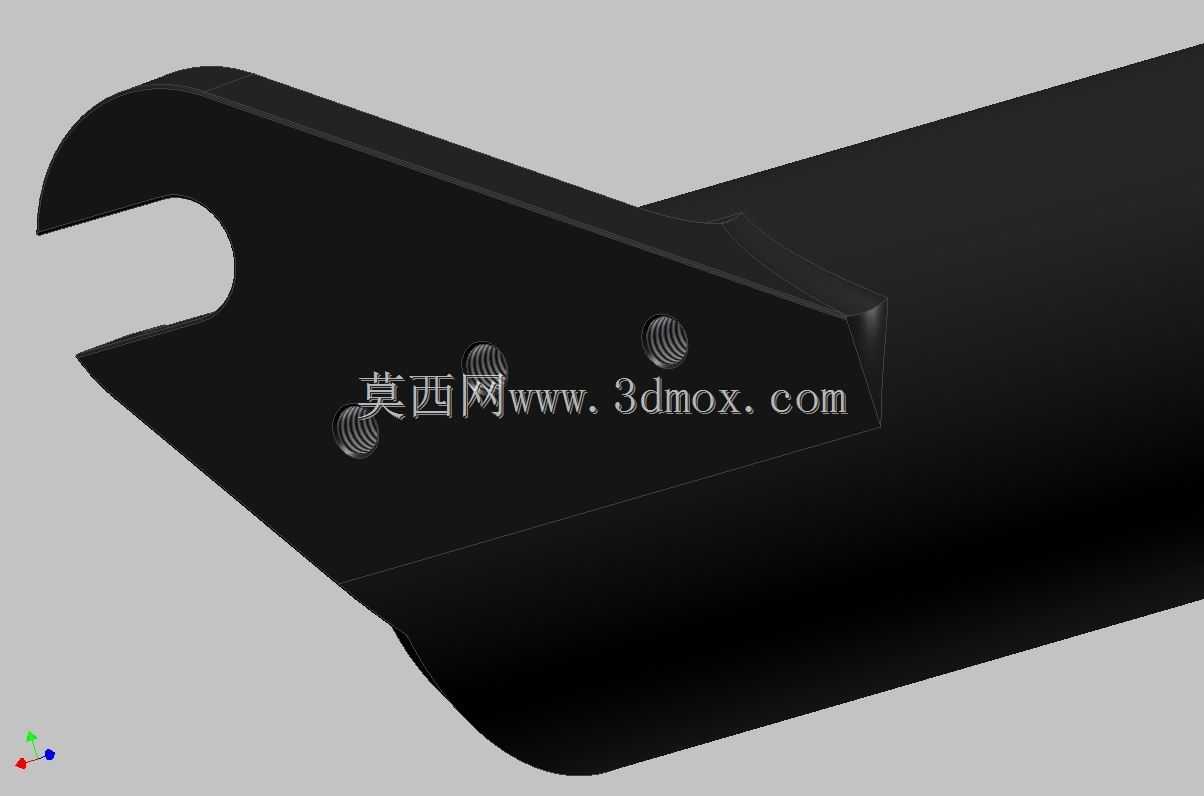

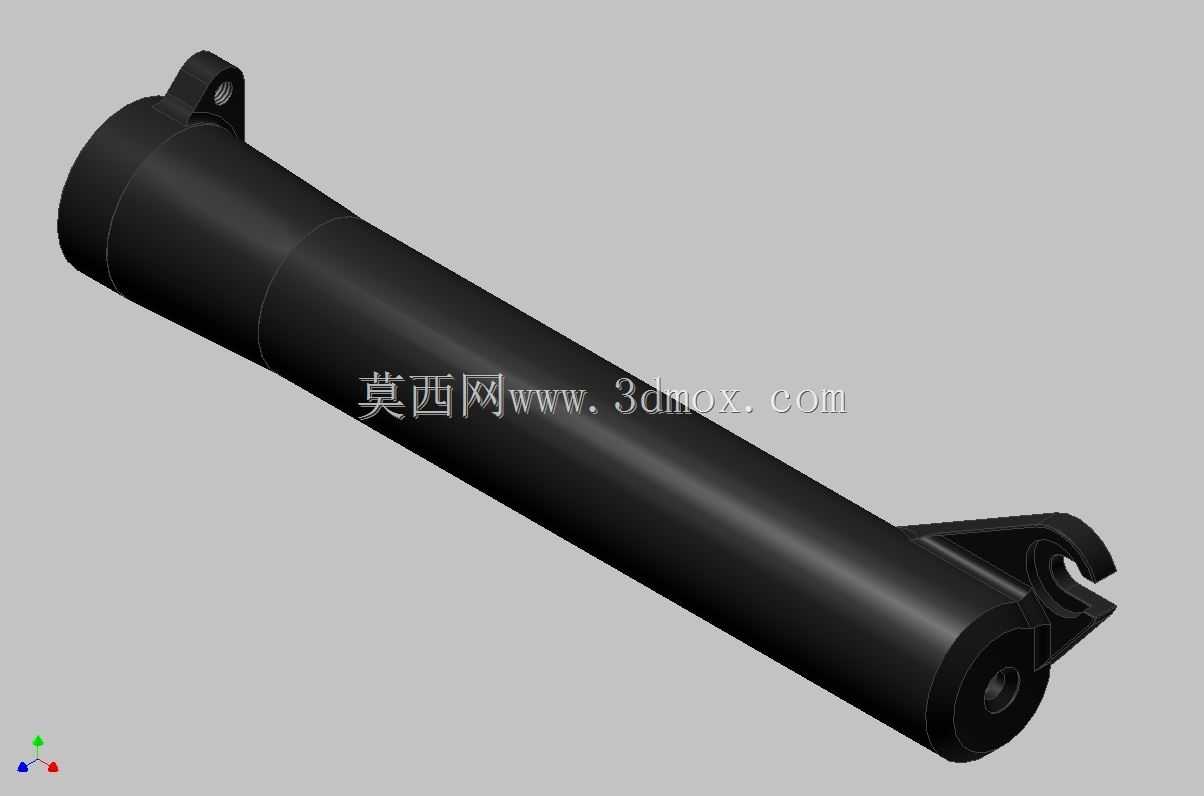

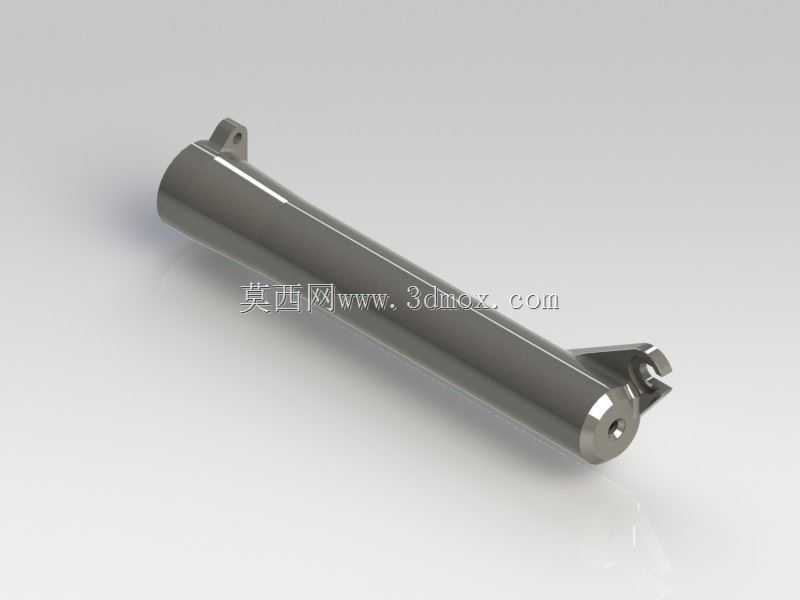

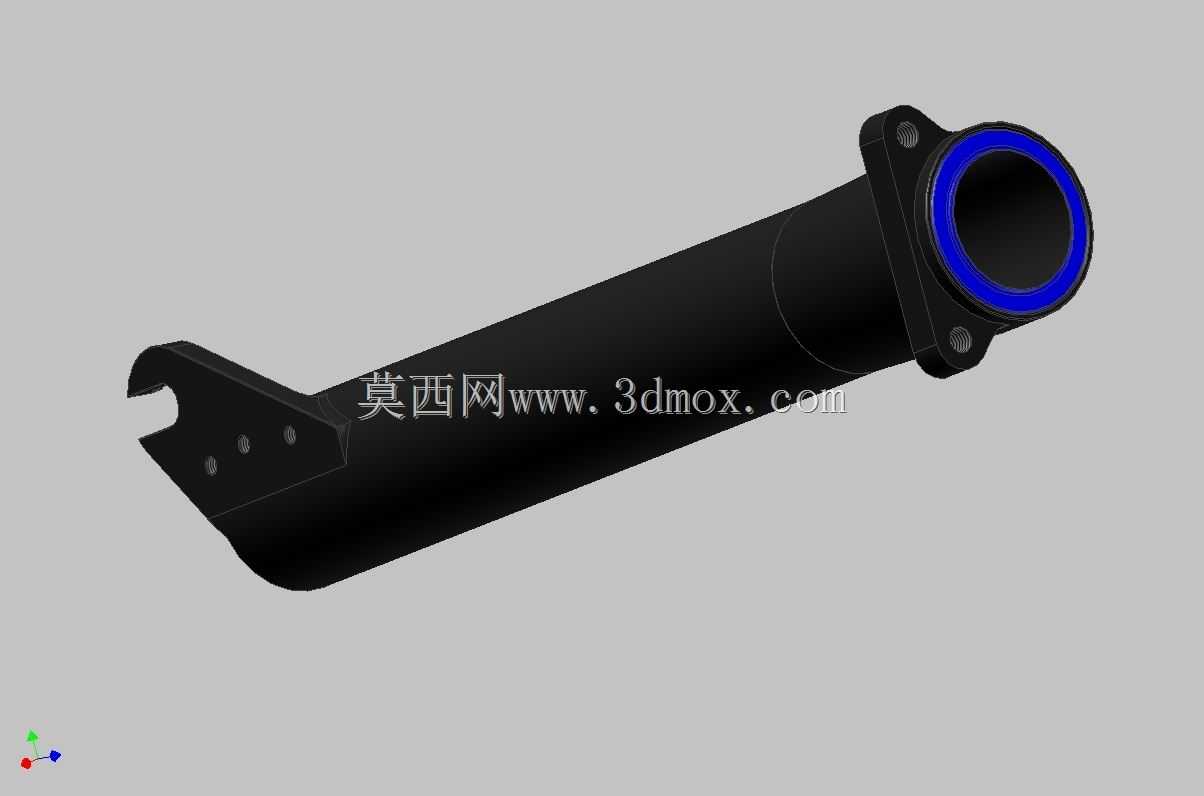

该结构件为叉装类设备的右侧支撑受力部件，主要应用于手动液压搬运车、小型电动堆高车的货叉端承重系统，是连接货叉架与行走轮组、传递载荷的核心受力构件。从结构设计来看，整体采用长筒型主体构型，主体段为等截面空心圆柱结构，这种构型在保证纵向抗弯强度的前提下，能有效降低构件自身重量，减少叉装设备作业时的无效负载，空心内腔还可预留为液压管路、传感线缆的布设通道，避免线缆外露在搬运作业中被货物剐蹭破损。构件上端设置带安装孔的单耳铰接座，用于和叉架体的上铰接点连接，安装孔内可压装自润滑衬套，降低铰接转动时的磨损，适配叉腿在货叉升降、地面不平整工况下的小角度摆动需求，避免刚性连接产生的应力集中导致构件断裂。下端设置叉型双耳铰接结构，用于安装载重轮组，双耳的开口尺寸匹配标准载重轮架的安装宽度，铰接孔的同轴度公差控制在0.02mm以内，保证轮组转动顺畅无卡滞，不会出现轮组偏磨导致的行走阻力增大问题。设计过程中，主体壁厚经过抗弯模量校核，按照额定载荷1.5倍的安全系数取值，可满足常规2吨级手动搬运车的承重需求，外表面做发黑防锈处理，适配仓储、车间等多粉尘、偶尔接触油污的作业环境，避免长期使用后锈蚀导致结构强度下降。安装边界方面，构件整体长度适配常规托盘的进叉深度，上端铰接座的孔位间距与标准叉架的安装孔位完全匹配，下端双耳的安装尺寸适配行业通用的80mm直径载重轮组，替换安装时无需对原有叉架结构做二次加工，可直接完成装配。实际作业过程中，该构件不仅要承受垂直方向的货物静载荷，还要承受搬运启动、制动时的纵向冲击载荷，以及转弯时的侧向扭矩，因此在主体与上下铰接座的连接位置做了圆弧过渡加强处理，消除应力集中点，避免长期交变载荷下出现疲劳开裂。
