TX型管道固定支撑支座结构设计

在化工流体输送、市政给排水、工业动力管线布设场景中，管线的径向固定与轴向限位直接决定管网运行稳定性，TX型管道支架正是针对中大口径金属管线的固定需求开发的支撑构件。这类支座主要承担管道自重承载、管线热位移约束、外部振动缓冲的作用，避免管线因自重挠曲、介质冲击振动、设备运行连带震动出现焊缝开裂、法兰密封失效、管线偏移错位等工程问题。

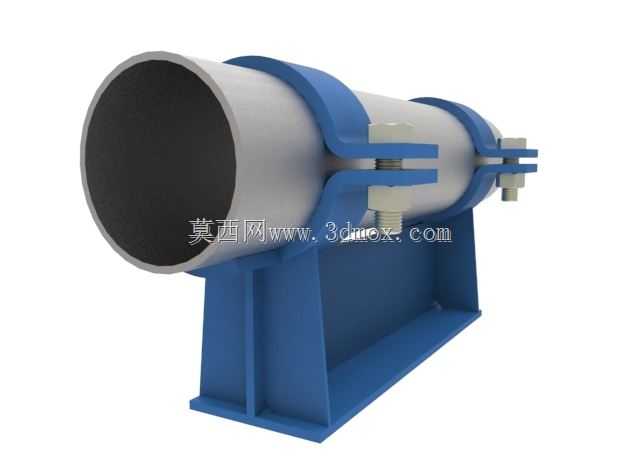

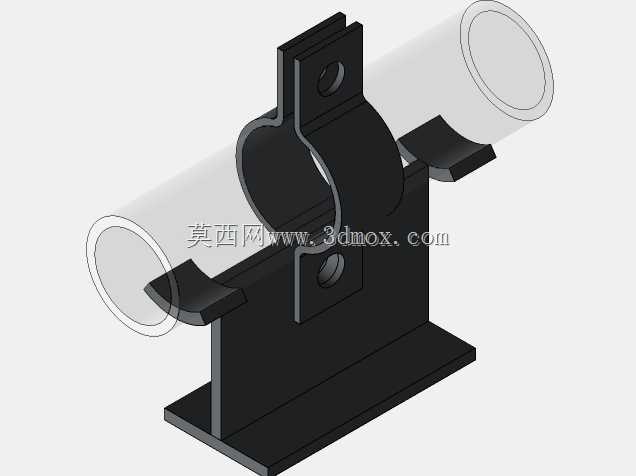

从结构设计逻辑来看，该支座采用分体式抱箍加焊接底座的组合结构，上、下两半圆弧管夹通过双侧螺栓副实现锁紧，圆弧接触面与管道外壁完全贴合，锁紧后可均匀分布抱紧力，避免局部应力集中压损管道防腐层或管壁。底部支撑座采用带加强筋的焊接箱式结构，垂直立板与管夹下弧段焊接为一体，底板预留螺栓安装孔，可通过膨胀螺栓或焊接方式与土建基础、设备钢架平台固定，加强筋沿管线轴向与垂直方向双向布置，可同时承载垂直方向的管道自重、水平方向的介质推力与振动载荷。

设计过程中需要重点匹配安装边界尺寸：管夹的内圆弧直径需严格对应适配管道的外径，公差控制在合理范围保证贴合度，双侧螺栓的间距需预留足够的扳手操作空间，底部支撑座的高度需匹配管线整体布设标高，底板的安装孔位需对应基础预埋螺栓的排布间距，避免现场安装时出现孔位错位、标高偏差问题。管夹与管道之间可根据工况需求添加橡胶减震垫，进一步降低管线振动向基础传递的效率，在有热胀冷缩位移需求的管线场景中，也可通过调整螺栓锁紧力、在接触面添加聚四氟乙烯滑板，实现固定支座向滑动支座的功能转换，适配不同的管线布设需求。

这类支架在实际工程选型中，需要根据管线的公称直径、工作介质温度、管线总自重、外部载荷等级匹配对应的规格，相比传统焊接式管托，分体式结构无需在管道外壁焊接，不会破坏管道本身的材质应力结构，安装与后期维护拆卸都更为便捷，可广泛应用于常温工业水管道、压缩空气管道、低压蒸汽管道以及部分工艺物料管道的支撑固定场景，支架的所有金属构件均做防锈防腐处理，可适应室内、室外露天、一般腐蚀环境下的长期使用需求。
