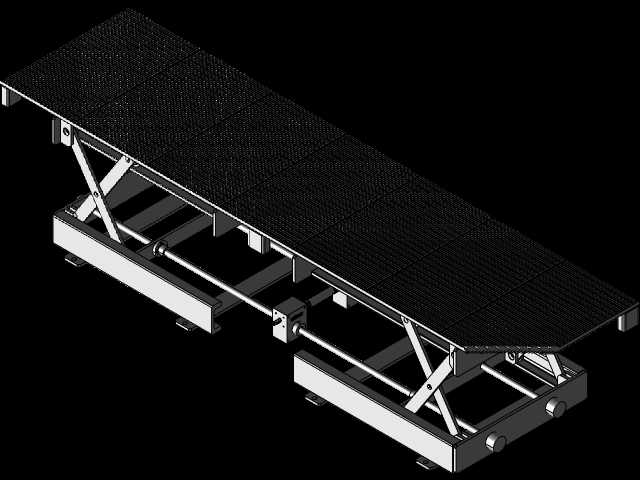

剪叉式双组同步升降作业平台结构

这款剪叉式双组同步升降作业平台，主要面向车间内重载物料转运、生产线工位高度适配、大型设备装配检修等场景设计，区别于单组剪叉的窄幅升降台，采用沿长度方向布置的两组对称剪叉臂结构，可适配长尺寸大跨度的台面承载需求，避免长台面在举升过程中出现两端挠度变形、升降不同步的问题。从结构设计逻辑来看，两组剪叉臂的下铰支座分别固定在底部两根平行的底梁上，上铰支座与台面底部的安装梁铰接，中间通过通长的同步传动轴连接两组剪叉的驱动铰点，配合横向布置的驱动推杆，可保证两端剪叉臂在举升、下降过程中角速度完全一致，不会出现台面倾斜卡滞的情况。台面采用整板铺设的防滑承载面，边缘预留了工装安装的螺纹孔位，可根据实际使用需求加装定位夹具、物料挡边或者输送辊道，适配不同的作业工况；底部底梁两端设置有可调式支撑脚，安装时可根据地面平整度调整支撑高度，保证整机水平度，若需频繁转场使用，也可在底梁下方加装脚轮组件，无需额外改动主体结构。设计过程中对剪叉臂的受力做了针对性优化，剪叉臂采用矩形钢焊接成型，铰接点处加装了自润滑衬套，减少长期往复升降带来的铰接磨损，降低后期维护频次；驱动端的铰点位置经过受力校核，在举升行程的任意位置都能保证驱动载荷处于合理区间，避免出现启动死点或者举升末端推力不足的问题。从安装边界来看，该设备完全收回时整体高度较低，可适配低矮空间的安装需求，最大举升行程可覆盖常规车间作业的高度差范围，台面长度方向的尺寸可根据实际工位需求做等比例调整，剪叉臂的铰接孔位、传动轴连接位置都预留了调整余量，方便设计人员根据实际载荷参数做参数化修改。在实际产线应用中，这类升降台常嵌入到流水线工位中，作为高度自适应的作业载体，比如在重型部件装配线上，可根据操作人员的身高、装配工序的高度需求实时调整台面高度，减少操作人员弯腰、踮脚的作业强度，也可作为不同高度输送线之间的物料转接载体，配合传感器实现自动举升对接，无需额外搭建固定高度的转接平台。
