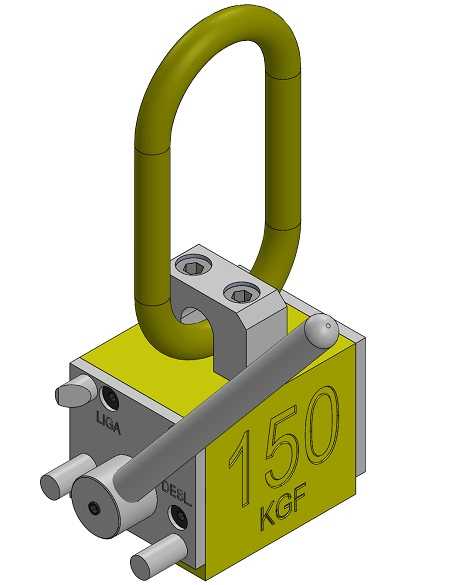

莱万塔150KGF永磁起重吊具结构设计

这款150KGF规格的磁力吊具，主要面向小型机加工车间、模具仓储、轻型物料转运场景设计，额定起吊载荷对应150公斤铁磁性工件，日常可用于搬运小型钢坯、机加工成品钢件、工装夹具、小型模具等导磁物料，相比传统钢丝绳吊装、吊钩吊装，无需额外捆绑工件，靠磁吸力完成夹持，单人即可操作完成吊装对位，在狭窄工位、轻型物料频繁转运的场景下能大幅降低作业辅助时间。从结构设计来看，整体采用方体基座加顶部吊环的布局，基座内部封装永磁磁路组件，侧面的转动手柄是磁路切换的操作部件，手柄转动到工作位时内部磁路导通，底部吸附面产生强磁吸力锁定工件，转动到卸荷位时磁路内部闭合，吸附面磁力消退即可取下吊具，操作时无需外接电源，不存在断电失磁的安全隐患，适合无供电的临时作业场景。设计阶段优先考虑了操作的便捷性，手柄的转动阻尼经过匹配，操作人员单手握持即可完成磁路切换，手柄端部做了圆滑处理，冬季戴劳保手套操作也不会出现卡滞。顶部的U型吊环采用圆弧过渡结构，可适配不同规格的起重吊钩、卸扣连接，吊环与基座的连接轴做了耐磨处理，长期反复起吊转动也不会出现过量磨损间隙。基座侧面刻印的载荷标识清晰醒目，作业人员可快速识别额定载荷，避免超载使用。安装边界方面，吊具底部吸附面为平整矩形结构，要求被吸附工件表面无明显焊渣、氧化皮凸起，吸附面贴合度直接影响实际起吊载荷，设计时预留了手柄转动的安全空间，吊装时吊环摆动范围内无结构干涉，整体外形紧凑，可伸入小型工件的吊装间隙完成作业，不会因为体积过大无法适配小型工位的吊装需求。磁路设计上采用了双磁钢排布结构，吸附面的磁力分布均匀，起吊时工件不会出现偏载滑落的问题，基座外壳采用高强度导磁钢材加工，既可以保护内部磁钢组件不受磕碰损伤，也能构成磁路的一部分提升磁力利用率，侧面的定位销结构可以锁定手柄的工作与卸荷位置，避免作业过程中手柄误转动导致磁力消失引发安全事故。
