C型快速压紧夹持工装结构设计

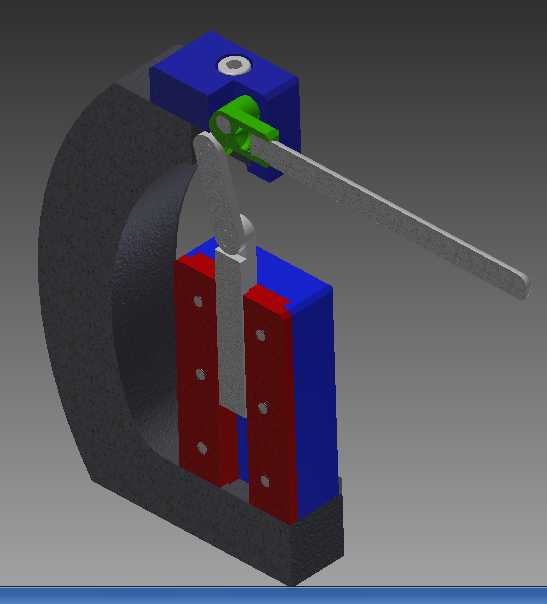

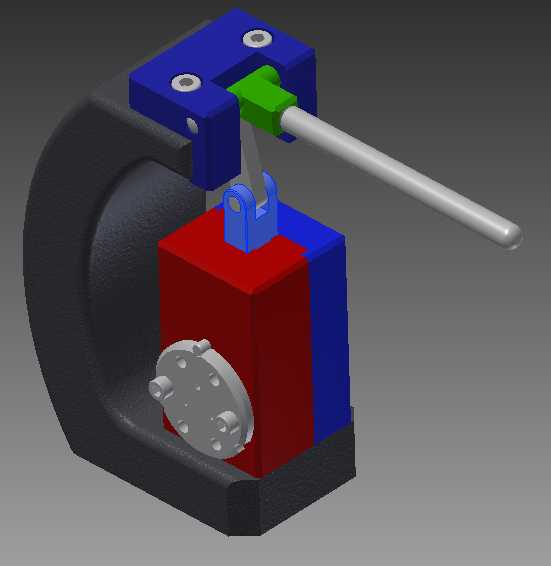

该款C型手动压紧夹持结构，主要面向机加工工序工件装夹、小型零部件装配定位、焊接工位工件固定等场景使用，区别于传统螺旋锁紧的C型夹，该结构采用杠杆式压紧逻辑，配合长操作力臂实现快速开合与压紧，能够大幅降低频繁装拆工件的操作耗时，适配小批量多品种的工位柔性装夹需求。从结构布局来看，主体采用C型开放式弓形架作为承载基础，弓形截面做了等强度优化，在保证夹持开口深度与喉深满足常规工件装夹边界的前提下，尽可能降低架体自身重量，同时避免应力集中导致的架体变形，架体底部设置定位安装面，可通过螺栓直接固定在工作台面，也可搭配磁吸座实现工位快速转移。压紧执行端采用压头与摆臂分体式设计，压头接触工件的端面做了防滑纹理处理，同时预留软质垫片安装槽，可根据被夹持工件的表面材质更换铜垫、橡胶垫等防护件，避免装夹过程中划伤工件表面；摆臂与弓形架之间通过销轴连接，配合复位弹性件实现压头的自动抬升，当操作杆扳动到锁紧位置时，摆臂过死点实现机械自锁，无需持续施加外力即可保持稳定的压紧力，不会因为加工过程中的振动出现松脱问题。操作力臂采用可拆卸式长杆设计，可根据所需压紧力的大小调整力臂长度，针对薄壁类工件装夹可缩短力臂避免压损工件，针对大尺寸钢件装夹可延长力臂获得足够的压紧力，力臂与锁紧机构的连接部位采用快拆结构，无需工具即可完成力臂的更换或长度调整。在安装边界上，该结构的C型开口高度可覆盖0至120mm范围的工件装夹，喉深达到85mm，能够满足大部分小型机加工零件、钣金焊接组件的装夹需求，整体结构无复杂液压、气动元件，纯机械结构的可靠性更高，维护成本极低，适合在无气源、无液压动力源的零散工位使用，也可作为自动化生产线的备用手动装夹机构，应对临时换产或设备维护阶段的工件装夹需求。设计过程中对各铰接点的间隙做了严格控制，避免长期使用后出现锁紧行程虚位，所有销轴类零件均采用淬火处理，提升铰接部位的耐磨性能，延长整体工装的使用寿命，压头的压紧行程预留了15mm的调节余量，可适配不同厚度工件的装夹，无需额外加装垫块即可实现稳定压紧。
