撬装式流体计量管控工作站结构设计

这套撬装集成的流体计量管控装置，主要面向油气集输、化工介质输送、工业流体贸易结算类场景，用来完成管线内流体的实时流量计量、参数采集、输送状态管控，替代传统分散安装的计量工位，减少现场施工的配管、布线工作量。整套设备采用撬装一体化设计思路，将工艺管路段、计量检测元件、主控柜体、操作工位全部集成在统一的钢制底座上，底座预留地脚安装孔与叉车转运位，方便整体吊装转运与现场就位，不需要在现场单独做复杂的管路拼接与工位搭建。

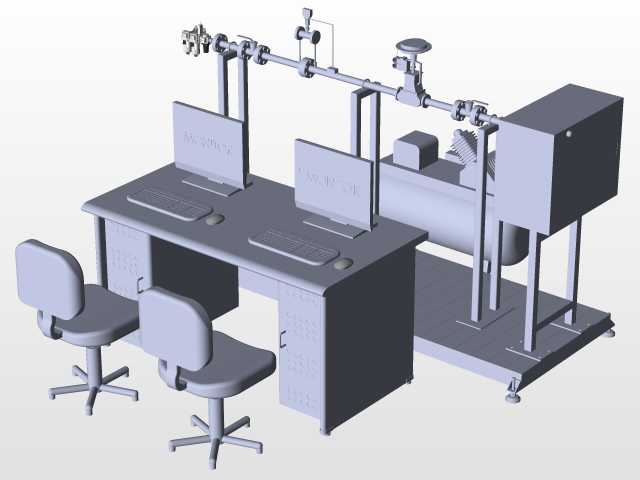

从结构布局来看，工艺管路段沿撬体后侧纵向布置，管路上依次配置手动截断阀、流量检测元件、压力温度采集点位、调节阀组，所有阀件与检测元件的安装位置都预留了操作维护空间，管段采用法兰连接形式，方便后期元件校准、更换时的拆装作业。主控柜体布置在管路末端的撬体右侧，内部预留采集模块、控制单元的安装空间，柜体侧面开有散热格栅与线缆穿装孔，柜体与管路上的检测元件通过预埋的穿线管走线，避免明线外露带来的磕碰、老化风险。

操作工位设置在撬体前侧，配置双工位的钢制操作台，台面预留显示器、键盘鼠标的安装位，台下设置带锁储物柜用来放置校准工具、运维记录文件，配套的办公转椅高度适配操作台高度，满足两名运维人员同时开展参数监控、数据核对、阀组操作的作业需求。设计过程中充分考虑了现场作业的人机工程，操作台前沿做了圆弧倒角处理，避免人员磕碰，阀组的操作手柄高度设置在人体站立操作的舒适区间，不需要登高或者俯身就能完成开关操作，显示器的安装角度做了仰角调整，减少长时间监控的视觉疲劳。

安装边界方面，整套撬体的占地尺寸适配常规工业厂房的工位预留空间，底座的承重经过核算，满装状态下不会出现结构变形，管路的进出口法兰采用标准通径设计，能直接和现场的上下游工艺管线对接，不需要额外做变径处理。操作工位与管路区域之间预留了足够的巡检通道，运维人员可以顺畅走到各个阀件、检测点位旁开展日常巡检、排污、校准作业，不会出现操作空间局促的问题。整套结构的建模过程中，所有管路的支撑件都做了加强处理，避免管路输送介质时产生的振动传导到操作工位，影响监控操作的稳定性，同时支撑件的位置避开了法兰连接点，不会干涉螺栓的拆装作业。
