轻型木结构小房屋骨架构造三维设计

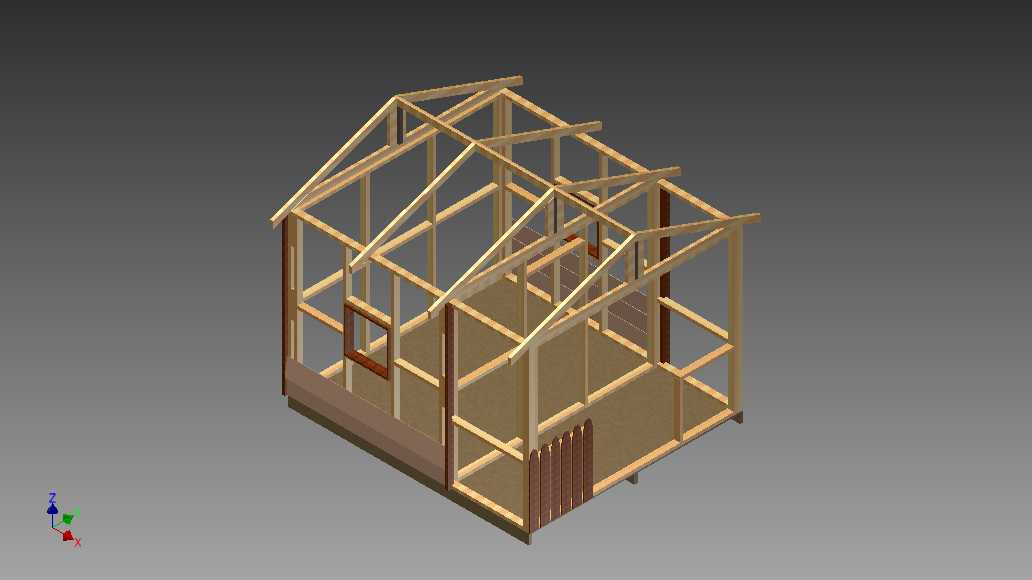

该模型呈现的是小型独立空间的轻型木结构承重骨架构造，这类结构常应用于景区临时配套用房、户外营地住宿单元、庭院附属储物间、小型教学实训构筑物等场景，整体构造逻辑完全贴合轻型木框架建筑的实际施工逻辑，可用于建筑构造教学演示、小型木屋方案前期结构校验、施工工序交底等场景。从结构设计逻辑来看，整体采用离散式木构件拼接的承重体系，底部设置通长的底槛梁作为整个结构的承重基座，直接承接上部所有竖向荷载并传递至下部基础，竖向构件按固定间距排布墙骨柱，墙骨柱之间预留出门窗洞口的安装位，洞口周边设置双根加强墙骨来承担洞口截断构件后的附加荷载，避免洞口周边出现结构应力集中导致的变形问题。上部屋盖部分采用三角形桁架受力体系，椽条与顶棚龙骨通过斜向支撑构件连接形成稳定的三角受力单元，多榀桁架之间设置横向水平系杆保证屋盖整体的侧向稳定性，避免单榀桁架出现侧向失稳的问题，所有构件的连接节点均按照实际施工的钉接、榫接位置做了对应还原，没有出现结构逻辑矛盾的悬空构件。从尺寸边界来看，该结构的平面外轮廓尺寸为2700mm×1800mm，整体竖向高度根据常规小型木屋的人体工程学要求设置，内部净空可满足单人站立活动的基本需求，底部基座的外轮廓比上部墙体略宽，预留出基础安装的固定边距，安装时可直接在底槛梁预留的固定点位打膨胀螺栓与混凝土地面连接，不需要额外做复杂的预埋件处理。模型中还还原了墙体部分的基层围护构造，在墙骨柱外侧铺设结构定向刨花板作为墙体的受力蒙皮，进一步提升整个框架的抗侧刚度，门洞口处预留了整扇平开门的安装框位，窗洞口处设置了窗下槛与窗上楣的加强构件，可直接匹配常规尺寸的成品门窗安装，不需要二次对框架进行裁切修改。这类小型木结构的构件全部采用标准化规格的木方制作，所有构件均可在工厂预制后现场拼装，不需要大型吊装设备，整体自重较轻，对基础的承载力要求极低，甚至可直接放置在硬化后的平整地面上使用，适配多种复杂的户外场地条件，模型的构件拆分逻辑完全贴合实际加工工序，可直接用于指导预制构件的下料尺寸确认，避免现场施工时出现构件尺寸错配的问题。
