带三耳安装位的圆形散热端盖结构设计

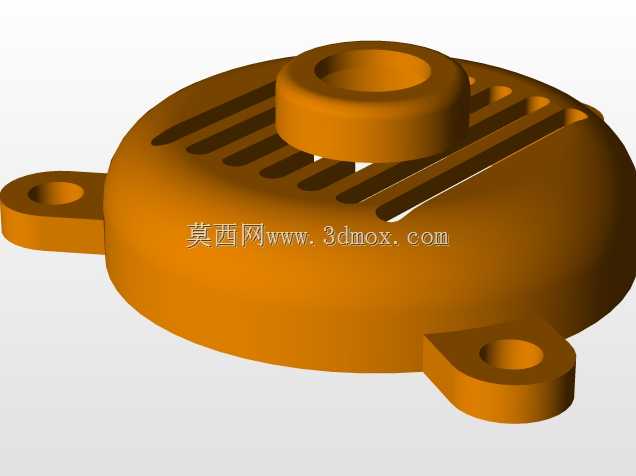

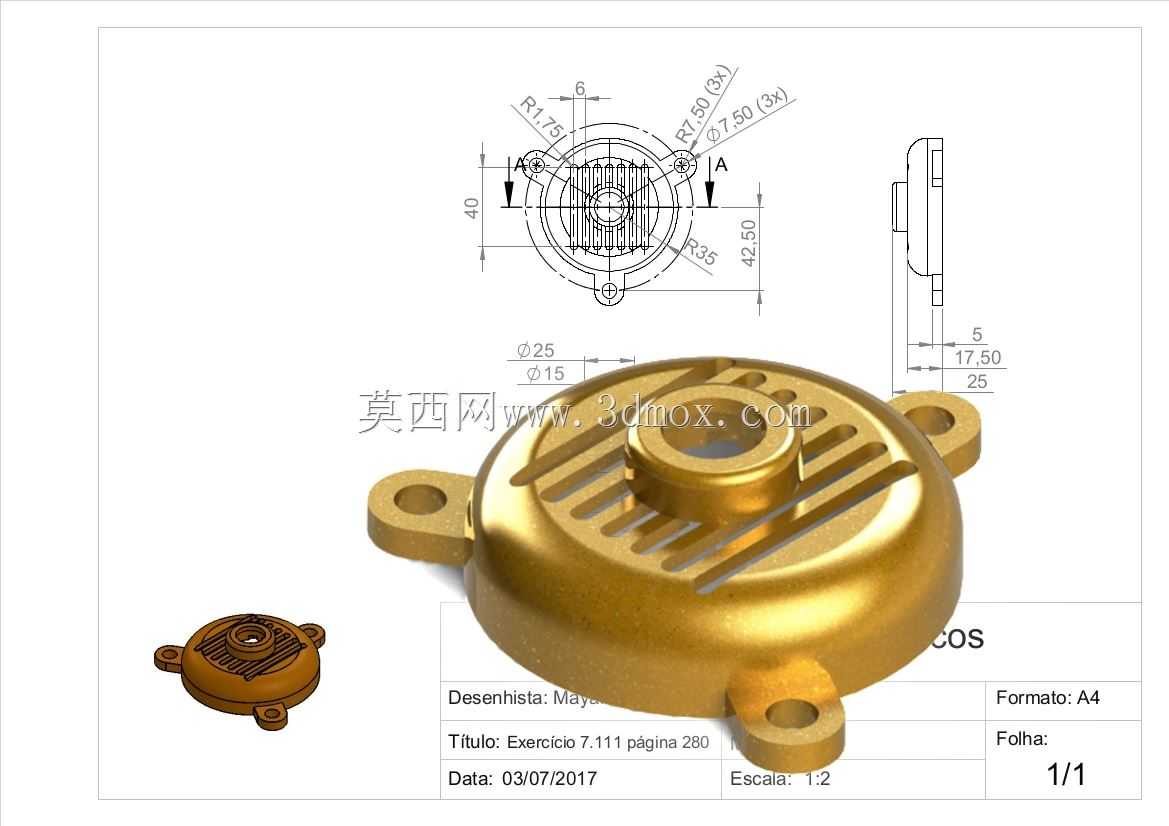

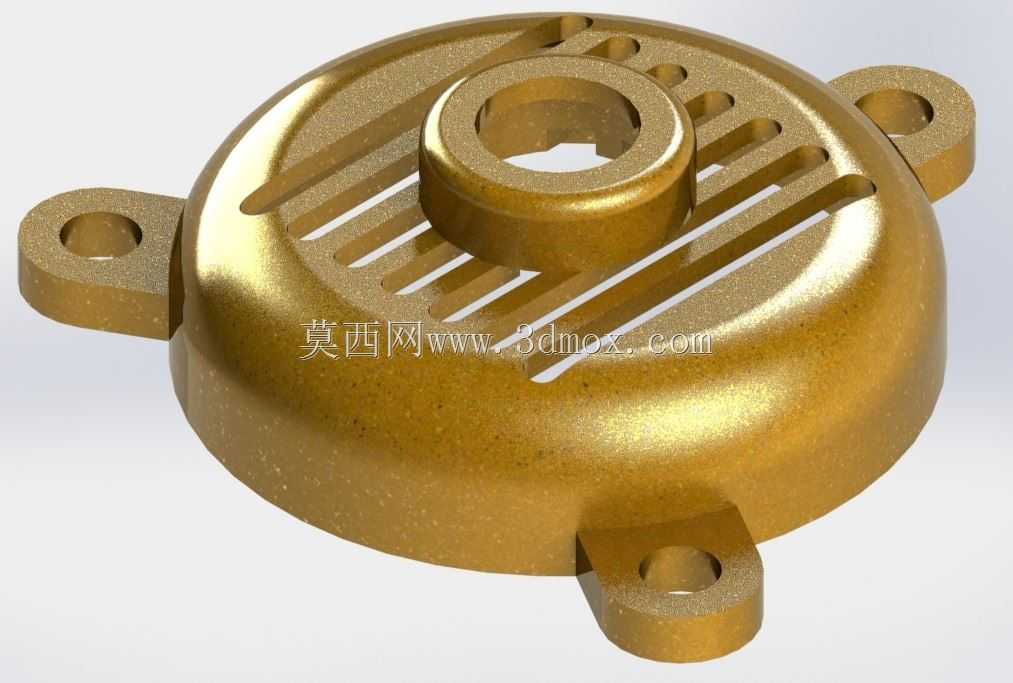

这类带三耳安装结构的圆形端盖，多应用在小型气动元件、微型泵体、小型齿轮箱的端部封盖位置，核心作用是封闭腔体端部，同时兼顾腔体内部元件的散热需求，避免内部运动件、密封件长期处于密闭高温环境下加速老化失效。从结构设计逻辑来看，整体采用浅拉伸类的碟形壳体构型，主体壁厚保持均匀，适配压铸或者注塑成型的工艺要求，避免壁厚突变导致的成型缩孔、应力集中问题。三个安装耳沿主体圆周120度均匀分布，每个安装耳上预制同轴安装通孔，安装时可通过螺栓穿过孔位将端盖压紧在设备腔体端面，安装耳与主体衔接位置做了圆角过渡，既可以消除冲压或压铸成型时的应力集中点，也能避免安装锁紧时衔接位置出现应力断裂。端盖顶面设计了多道平行的通长散热槽，这些槽道直接贯通端盖内外侧，既可以在端盖成型时减少材料堆积，更重要的是能让腔体内部的热量通过槽道与外界空气形成对流，相比全封闭的光面端盖，散热效率有明显提升，同时槽道的加强筋效应还能提升端盖顶面的结构刚度，减少受压时的形变量。端盖中心位置设计了凸起的同轴轴孔座，孔座内径与腔体内部伸出的运动轴形成间隙配合，孔座端面可贴合防尘密封垫，阻挡外界粉尘、水汽从轴的配合间隙进入腔体内部，保证腔体内部的清洁度。从安装边界尺寸来看，主体外径适配对应腔体的止口尺寸，三个安装耳的孔位中心距严格匹配腔体端面的预装螺纹孔位置，安装后不会出现孔位错位无法锁紧的问题；端盖总高度控制在腔体端部预留的安装空间内，不会与周边相邻的管路、其他结构件产生运动干涉。设计时还特意在端盖内侧边缘预留了密封槽位，安装时可嵌入O型密封圈，当螺栓锁紧安装耳时，密封圈被均匀压紧在端盖与腔体端面之间，实现结合面的静密封，防止腔体内部的润滑介质泄漏，也能阻挡外界杂质侵入。这类端盖的结构没有复杂的异形曲面，所有转角都采用了适配加工的圆角参数，不管是采用压铸成型后少量机加工，还是采用棒料铣削加工，都能快速完成加工，加工成本低，批量生产的一致性好，在小型通用机械的端部密封结构中应用十分广泛。
