弯臂式带孔连接固定支架结构设计

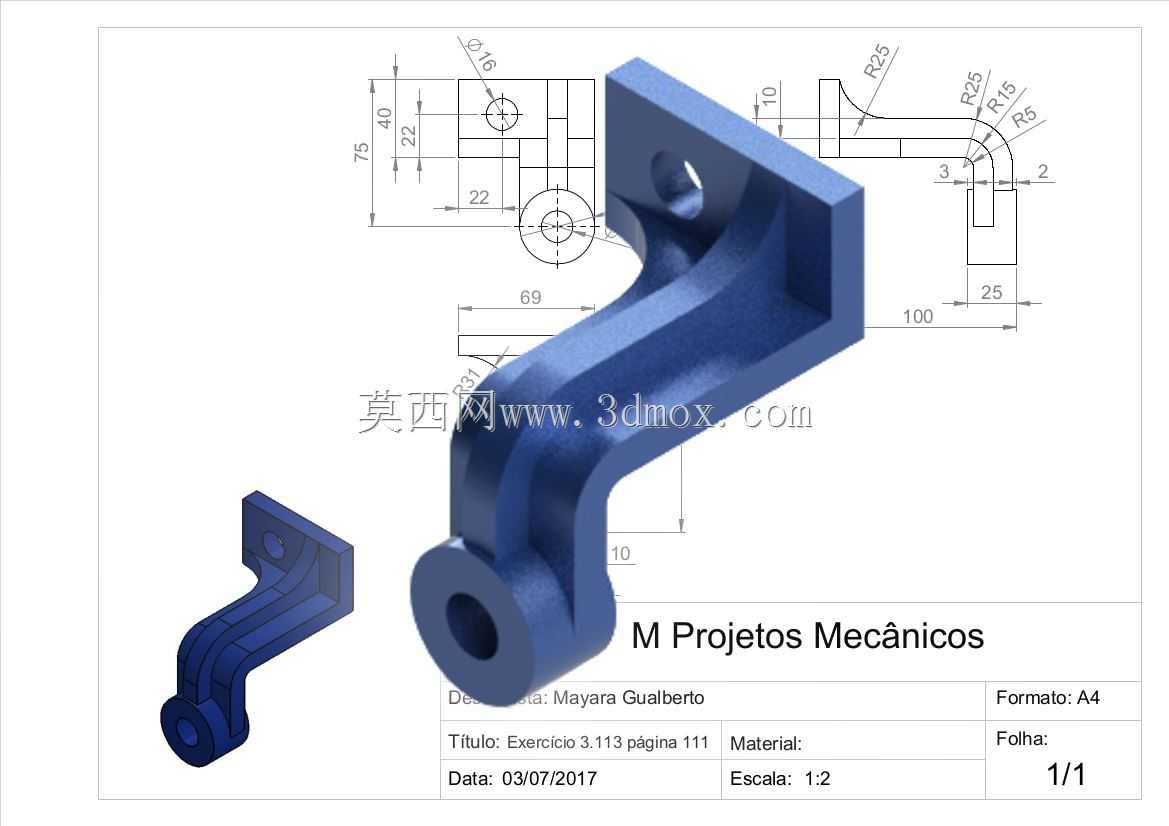

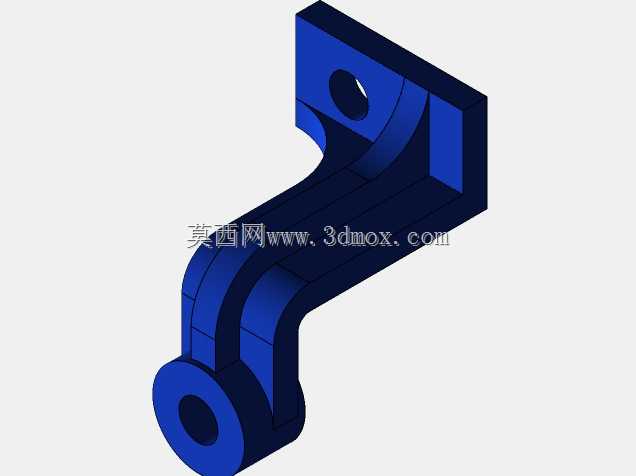

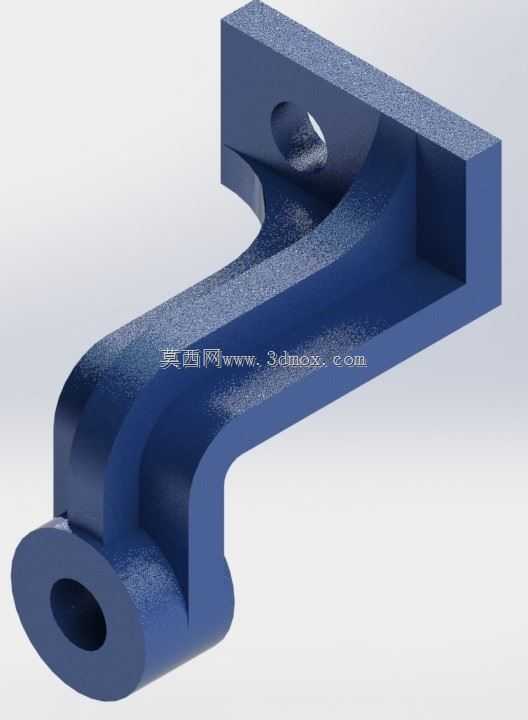

这类弯臂式连接支架多用于设备内部的空间转接安装场景，常见于轻工输送设备、小型自动化工作站的机架辅件安装位，用来在两个存在高度差、水平偏移的安装面之间实现部件的刚性固定，避免额外加装过长的平直支撑件带来的空间浪费与结构冗余。从结构功能来看，支架下端的同轴通孔用于穿装铰接销轴或者锁紧螺栓，可与下方的固定基座形成可转动或刚性锁止的连接，上端的带孔安装板则用来固定待支撑的小型功能部件，比如传感器安装座、管线导向架、小型气动元件的固定位，中间的弯臂段做了等截面的加强过渡，在弯折处设置了多段圆弧过渡，避免直角位置的应力集中，在承受侧向载荷时能更好地分散应力，减少长期受载下的形变风险。设计过程中首先要确认两端安装位的空间相对位置，下端孔的中心到上端安装面的垂直高度、水平偏移距离是核心的安装边界参数，图中标注的各段圆弧半径需要匹配安装空间的避让要求，比如R25、R15的外圆弧要避开周边运动部件的运行轨迹，防止设备运行过程中出现干涉。上端安装板上的两个安装孔位置要匹配被固定件的安装孔距，板厚的选择要兼顾安装强度与整体重量，避免过厚造成材料浪费，过薄导致锁紧时板面变形。弯臂部分的截面厚度要根据实际承载的载荷大小核算，日常应用中这类支架多承受静态载荷或者低频次的动载荷，截面做等厚设计即可满足使用需求，不需要额外加设加强筋，减少加工工序。安装时需要注意下端孔与销轴的配合公差，如果是铰接使用场景要选择间隙配合，保证转动顺畅，如果是刚性固定则选择过渡配合配合锁紧螺母防松，上端安装面要与被固定件的底面完全贴合，避免出现点接触导致固定不稳。整体结构没有复杂的曲面特征，采用常规的铣削加工或者铸造成型后再精加工安装孔与安装面即可实现批量生产，加工成本较低，适配多种需要空间转接固定的机械安装场景，在设备改造、非标工装搭建中也常作为标准辅件使用，能够灵活适配不同的偏移安装需求，减少现场改制的工作量。
