带花键段阶梯传动轴结构设计

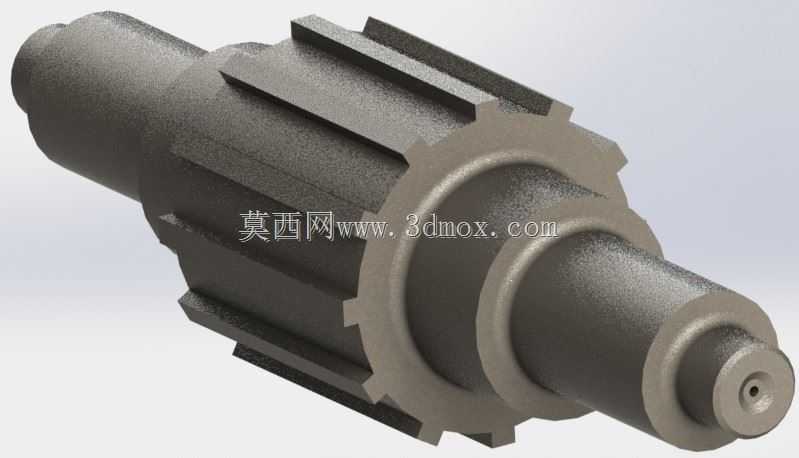

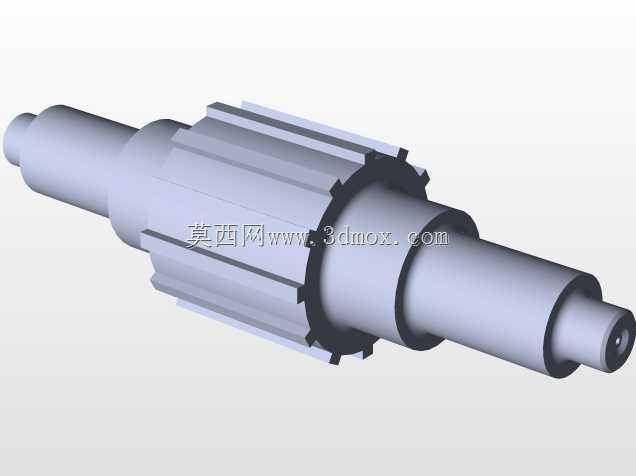

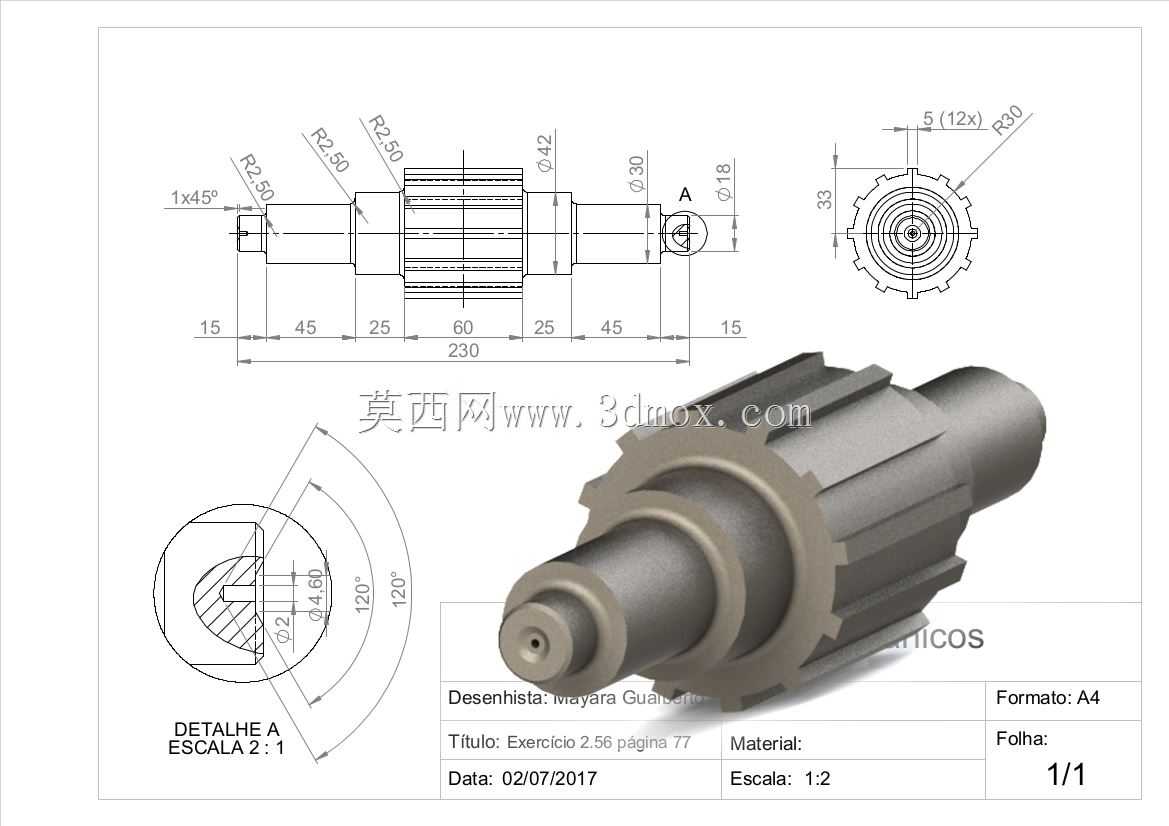

该轴类零件为传动系统核心承载构件，主要应用于中小功率动力传递场景，常见于机床进给机构、小型减速机输入输出端、农用机械传动单元等需要稳定扭矩传输的工位，承担旋转动力传递、支撑传动齿轮/带轮、保证传动同轴度的核心作用。零件整体为阶梯轴结构，总长230mm，各轴段直径从端部18mm到中部花键段42mm逐级过渡，轴肩位置全部采用圆角过渡，对应R2.5、R2.5、R5等不同圆角半径，可有效降低轴段变径处的应力集中系数，避免交变载荷下的疲劳断裂风险。左端轴段设计有1×45°倒角，方便装配时轴承、密封件的顺利导入，不会刮伤配合件的安装面。中部设置12齿矩形花键结构，齿顶圆直径42mm，齿根圆直径30mm，相比普通平键连接，花键结构的齿面接触面积更大，承载能力更强，对中性更好，可满足频繁正反转、冲击载荷下的传动需求，适合需要滑动换挡或者高精度传动的装配场景。右端轴段设置有A型中心孔，作为轴类加工的定位基准，可保证各轴段的同轴度、圆跳动等形位公差满足装配要求，加工时可通过双顶尖装夹完成外圆车削、磨削、花键铣削等全工序加工，基准统一能有效控制各轴段的位置精度。各轴段的长度尺寸从端部15mm到中部花键段60mm依次分布，对应不同配合件的安装宽度：两端直径18mm、30mm的轴段用于安装深沟球轴承，支撑轴的旋转自由度，轴承安装位的轴颈尺寸公差需满足k6级配合要求，保证轴承内圈与轴的过盈配合，避免跑圈问题；花键两侧的轴段可用于安装传动齿轮、止推垫片或者锁紧螺母，实现轴上零件的轴向定位，防止传动件工作时发生轴向窜动。细节设计上，花键端部设置R30圆角过渡，避免花键齿根部的应力集中，提升花键的抗扭强度；A向视图的局部放大结构明确了中心孔的尺寸规格，可匹配标准顶尖的装夹需求，也可作为后期设备维护时的拆卸定位基准。设计过程中需重点校核花键的挤压强度、轴段的扭转刚度以及轴承位的弯曲挠度，确保额定载荷下轴的最大变形量不超过许用值，避免因轴变形导致齿轮啮合偏载、轴承早期磨损等问题。装配时需注意各轴段的配合公差，轴承安装采用热装工艺避免敲击损伤轴颈，花键配合处需涂抹润滑脂减少齿面磨损，轴向锁紧螺母的预紧力需控制在合理范围，既保证轴上零件无窜动，也不会导致轴承预紧过大引发温升过高。
