带法兰锥筒变径连接结构设计

项目分类:3D模型 发布时间:2021-08-31 ID:255551
  • 带法兰锥筒变径连接结构设计
  • 带法兰锥筒变径连接结构设计
  • 带法兰锥筒变径连接结构设计

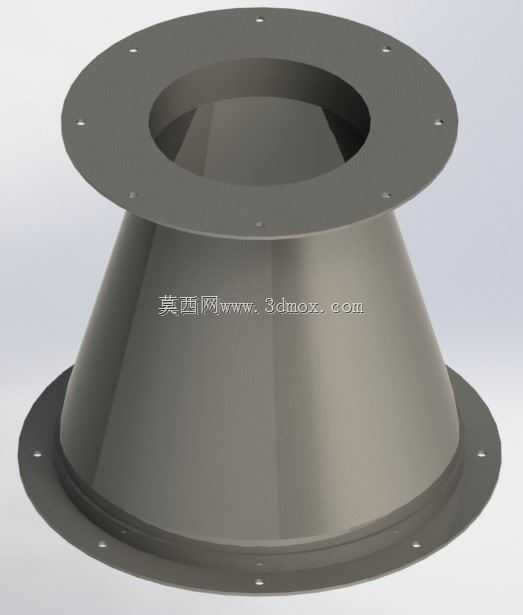

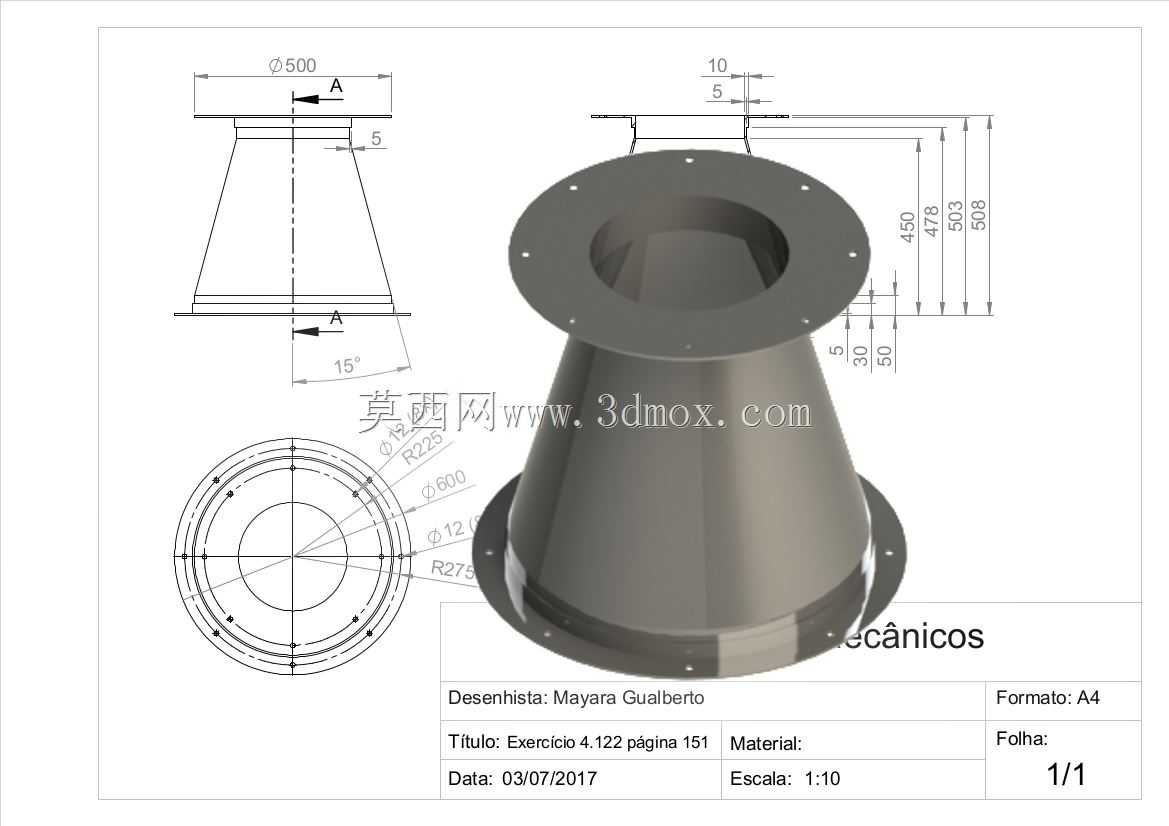

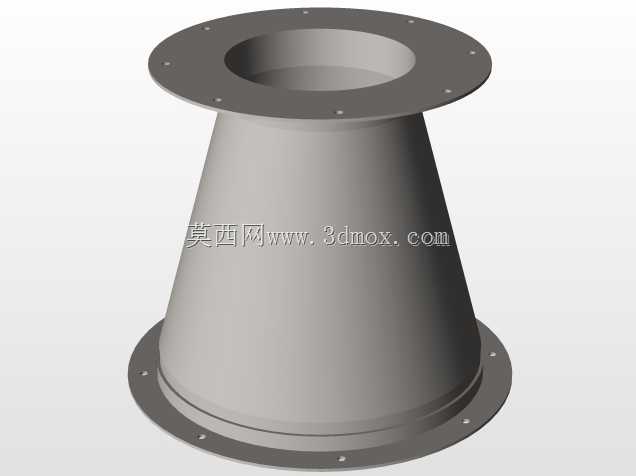

这类带双法兰的锥形变径结构,在工业通风除尘、粉体气力输送、散料下料溜管系统中应用极为广泛,核心作用是实现不同管径管路之间的平滑过渡连接,避免通径突变带来的流场紊乱、局部阻力陡增问题,同时两端法兰结构可直接与上下游设备、管路端面对接,大幅降低现场安装的对位难度。从结构设计逻辑来看,整体采用15°锥角的直锥段作为主体,这个锥角取值是兼顾流阻控制与结构紧凑性的结果——锥角过大会导致介质流经变径段时出现边界层分离,形成涡流区造成压损升高,还容易在输送粉体物料时出现积料堵料问题;锥角过小则会让整体结构长度过长,挤占安装空间,提升材料耗用成本。两端的法兰盘均采用圆周均布螺栓孔的设计,上端法兰外径500mm,螺栓孔分布圆、法兰厚度均按常规管路连接标准取值,法兰与锥筒衔接处做了5mm的圆角过渡,既可以消除焊接应力集中点,也能避免直角结构带来的流场突变。下端法兰尺寸大于上端,适配更大通径的下游管路接口,法兰端面与锥筒轴线保持严格垂直,保证安装密封面的贴合度,避免连接后出现漏风、漏料问题。从安装边界来看,整体总高度控制在508mm范围内,各段尺寸标注明确,锥筒壁厚均匀,上下法兰的螺栓孔位置可直接与标准法兰对接,不需要现场二次扩孔或改制。在实际工程应用中,这类结构既可以作为除尘系统的风管变径节,平衡不同管段的风速,避免风管积尘;也可以作为料仓出口的下料溜管,通过平滑锥面引导物料顺畅下落,减少物料挂壁残留;部分工况下还会在锥筒外壁加装加强筋,适配负压通风或者高压输送的承压需求。建模过程中需要重点保证锥面的圆度、两端法兰的同轴度,以及螺栓孔的位置度,避免加工后出现安装错位,同时法兰与锥筒的衔接焊缝要做连续密封处理,满足管路系统的密封性要求。
