双孔连接传动连杆结构设计

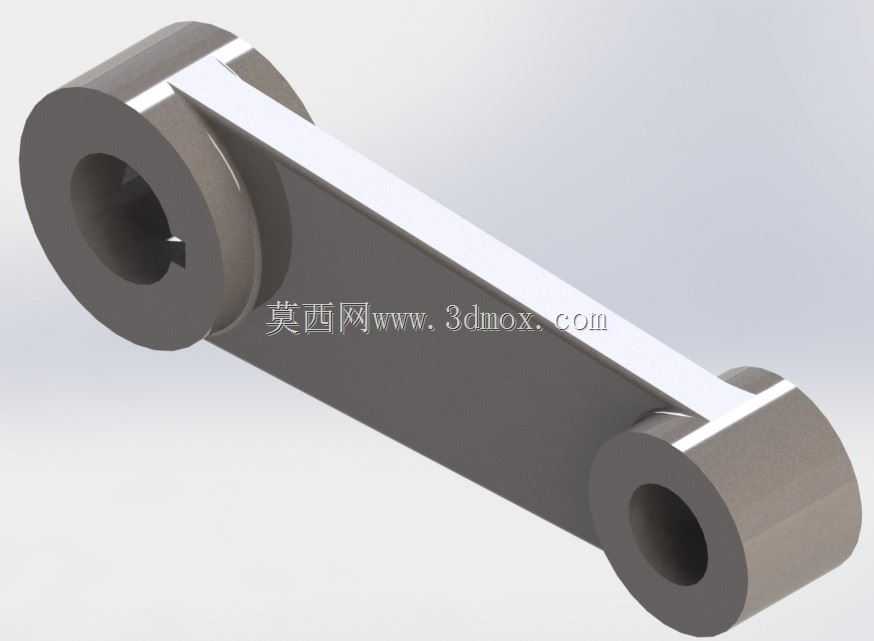

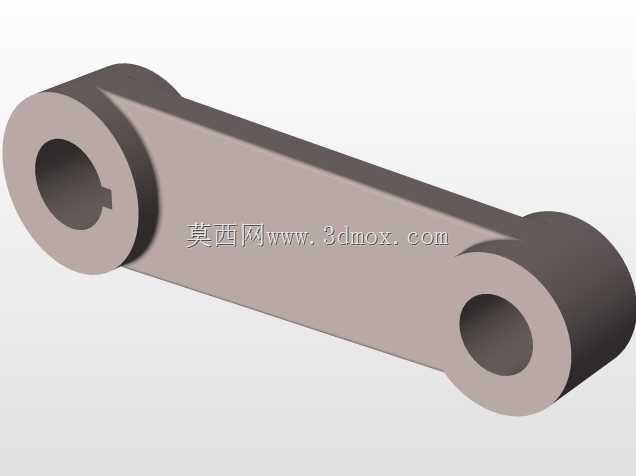

这类双孔铰接连杆在轻工自动化输送线、小型内燃机配气机构、农用机具的动力传递单元中都有广泛应用，核心作用是在两个定轴摆动部件之间传递往复动力，将主动件的旋转或摆动行程转化为从动端的预设角度动作，相比齿轮、带轮传动，连杆结构的传动间隙更小，在低速重载的往复动作场景下抗冲击载荷表现更稳定。从结构设计逻辑来看，两端的同轴套筒结构是核心安装基准，内孔的尺寸公差需要匹配对应铰接销轴的配合等级，通常选用H7/h6的间隙配合，既保证铰接转动时无卡滞，又能控制径向窜动量在0.02mm以内，避免传动过程中出现过大的回程误差。中间的连接臂采用变截面斜向过渡设计，并非等厚度直臂结构，靠近大直径套筒的臂身厚度更大，顺着载荷传递方向逐渐收窄到小套筒端，这种设计是基于有限元应力分析结果优化的，在往复摆动的交变载荷下，大端套筒根部是应力集中最高的区域，加厚臂身可以有效降低应力峰值，避免长期运行出现疲劳断裂，同时斜向的臂身轮廓可以避让周边安装空间内的其他运动部件，减少机构整体的布局尺寸。安装边界方面，两个套筒的中心距是核心安装参数，决定了从动端的摆动行程范围，套筒的外圆直径需要匹配对应安装座的避让槽尺寸，臂身的宽度方向不能超出两侧安装板的内侧间距，否则会在摆动过程中出现剐蹭。套筒端面的凸台结构是轴向定位基准，安装时凸台端面贴合安装板的内侧平面，配合轴用挡圈就能完成连杆的轴向固定，不需要额外设计复杂的定位结构。这类连杆在实际选型替换时，除了核对中心距、内孔直径这些核心尺寸，还要关注臂身的截面抗弯模量，匹配对应传动场景的载荷等级，避免出现选型不当导致的部件变形失效。建模过程中，两端套筒的内孔键槽或止动缺口需要和销轴的防转结构对应，保证动力传递时不会出现销轴与连杆内孔的相对转动，减少接触面的磨损，延长部件的维护周期。
