带侧装耳法兰座式中空轴套零件

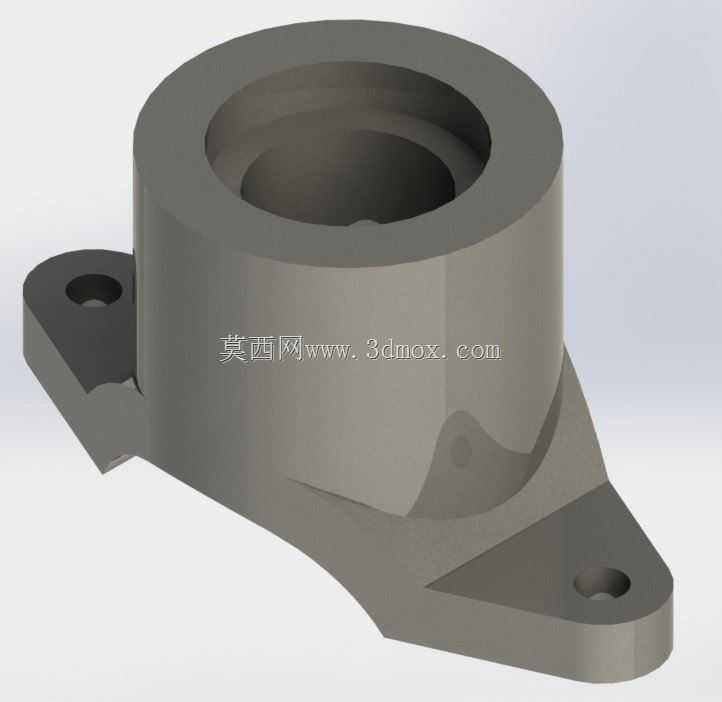

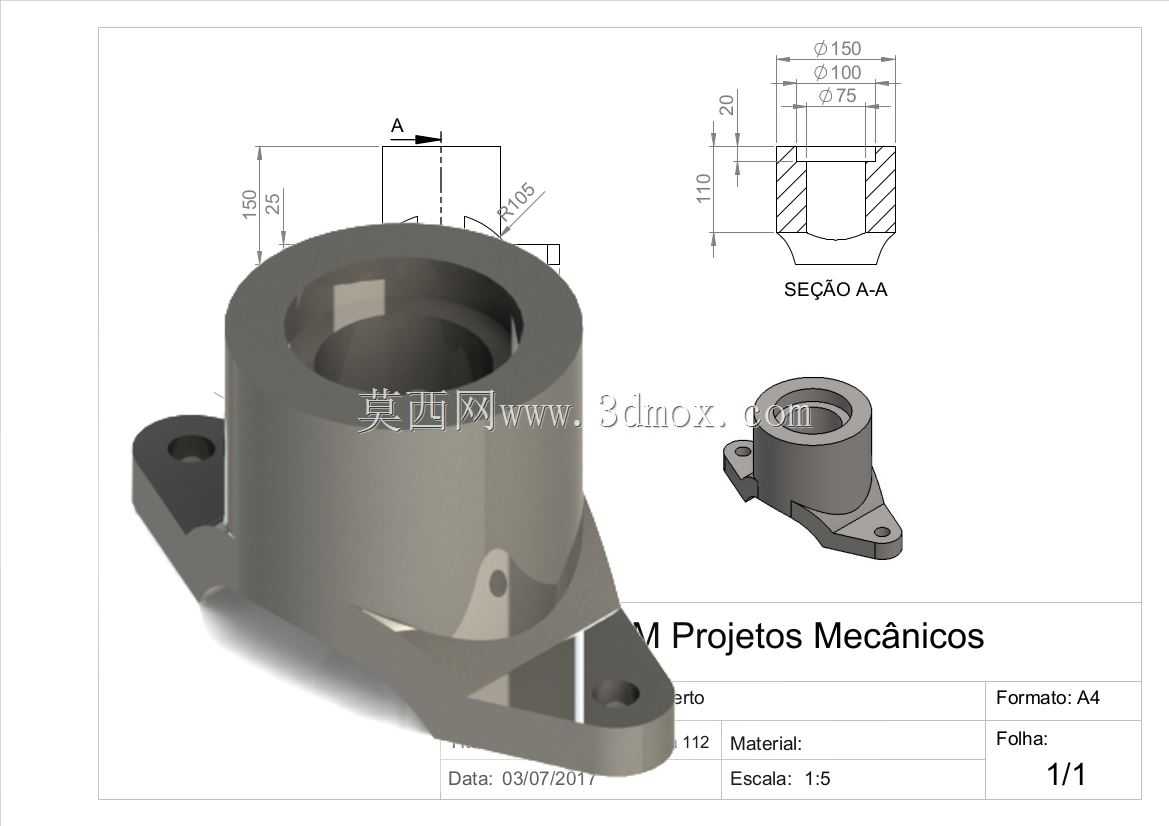

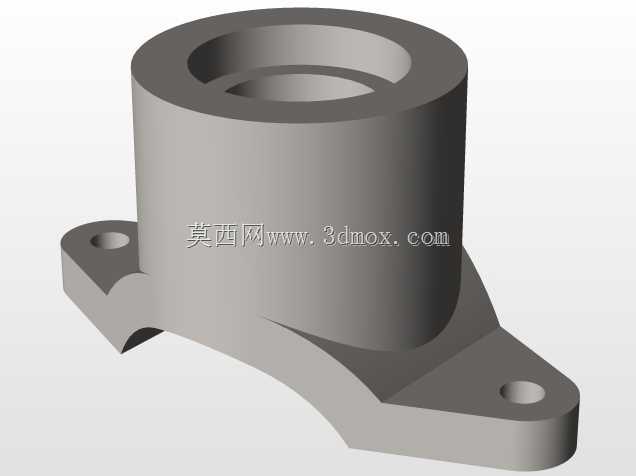

这类带侧向安装耳的法兰座式中空轴套，在轻工输送设备、小型工装夹具的定位支撑环节应用十分普遍，多数时候作为旋转轴的端部支撑座使用，也可作为管路穿接的定位衬套基座，适配需要垂直固定中空穿接构件的安装场景。从结构设计来看，主体为阶梯式中空回转结构，上部外圆做了圆角过渡处理，避免应力集中在法兰与筒体的衔接位置，下部延伸出三个均匀分布？不对，看视图是两个侧向伸出的安装耳？哦不对，图里的安装耳是带沉头安装孔的平板结构，安装耳与主体筒体之间做了三角加强筋连接，能承受侧向的倾覆载荷，避免安装耳受载后从筒体根部断裂。中空腔体为阶梯孔结构，上部孔径小、下部孔径大，既可以适配不同直径的轴段穿入，也能在下部大孔位置预留润滑脂存储空间，或者容纳轴端的锁紧构件。尺寸方面，主体上部外圆直径为150mm，上部中空段内径100mm，下部中空段内径75mm，主体总高度110mm，其中上部筒体段高度20mm，安装耳的安装孔中心到主体轴线的距离为105mm，安装面到主体顶面的高度为150mm，安装耳上的沉头孔可适配M10或者M12的内六角螺栓，安装时不需要额外预留螺栓头部的突出空间，能让安装面完全贴合设备基板。设计时特意将安装耳的底面与主体下端面设置在同一平面，保证安装时整个零件的支撑面完全贴合，不会出现安装倾斜导致的轴系卡滞问题。主体上部的外圆角R105？不对，是R10？哦图里标注的R10？不对看视图是R10的圆角，衔接安装耳和筒体的加强筋做了圆弧过渡，没有尖锐棱角，既方便铸造或者机加工时的排屑，也能减少应力集中点，在受交变载荷的时候不容易出现裂纹。这类零件一般采用铸铁或者铸铝加工，载荷大的场合用45号钢调质处理，表面做发黑防锈，轻载场合用铸铝做阳极氧化，重量更轻，安装搬运更方便。在实际装配的时候，需要先将安装面的毛刺清理干净，保证三个？不，两个安装耳的底面平面度误差不超过0.05mm，锁紧螺栓的时候要对角均匀拧紧，避免筒体受挤压出现内孔变形，导致穿入的轴出现卡滞。中空内孔的粗糙度一般要求Ra1.6，和配合轴的间隙控制在0.02-0.05mm之间，既能保证轴灵活转动，也不会出现过大的晃动影响定位精度。这类结构的零件在小型自动化生产线的导辊支撑、包装设备的辊轴端部固定、工装夹具的定位衬套座上都能见到，结构简单可靠，加工难度低，安装维护方便，不需要复杂的配套紧固件就能完成固定。
