L型带加强筋发动机支撑固定座

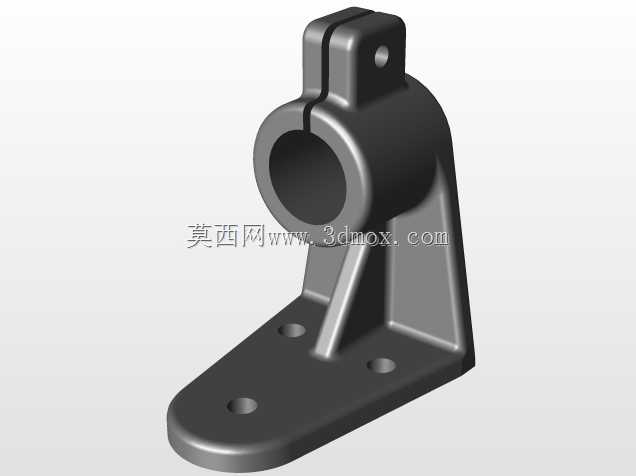

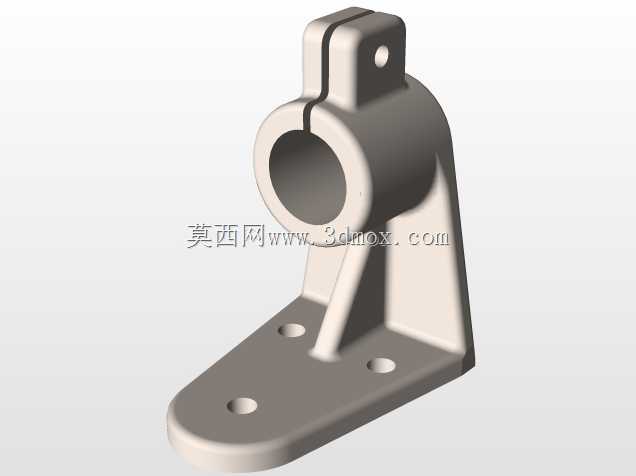

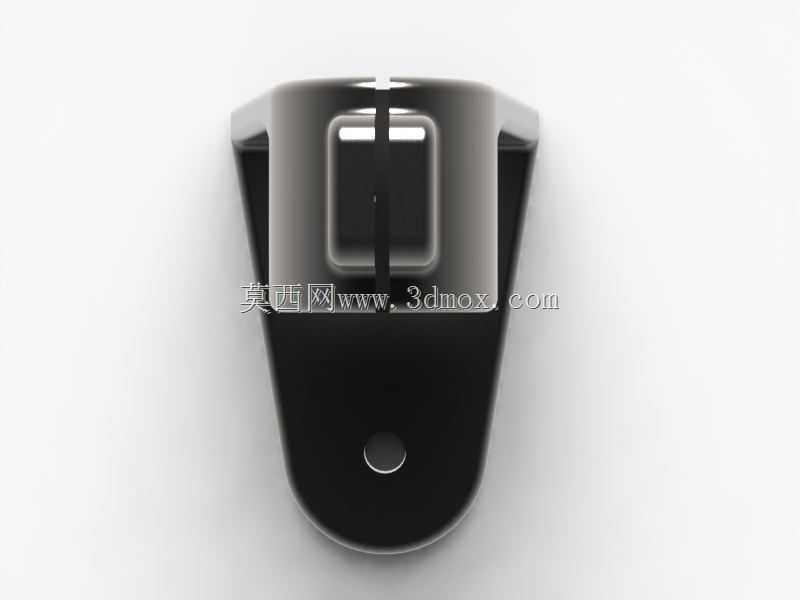

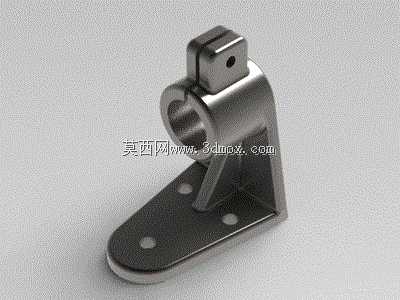

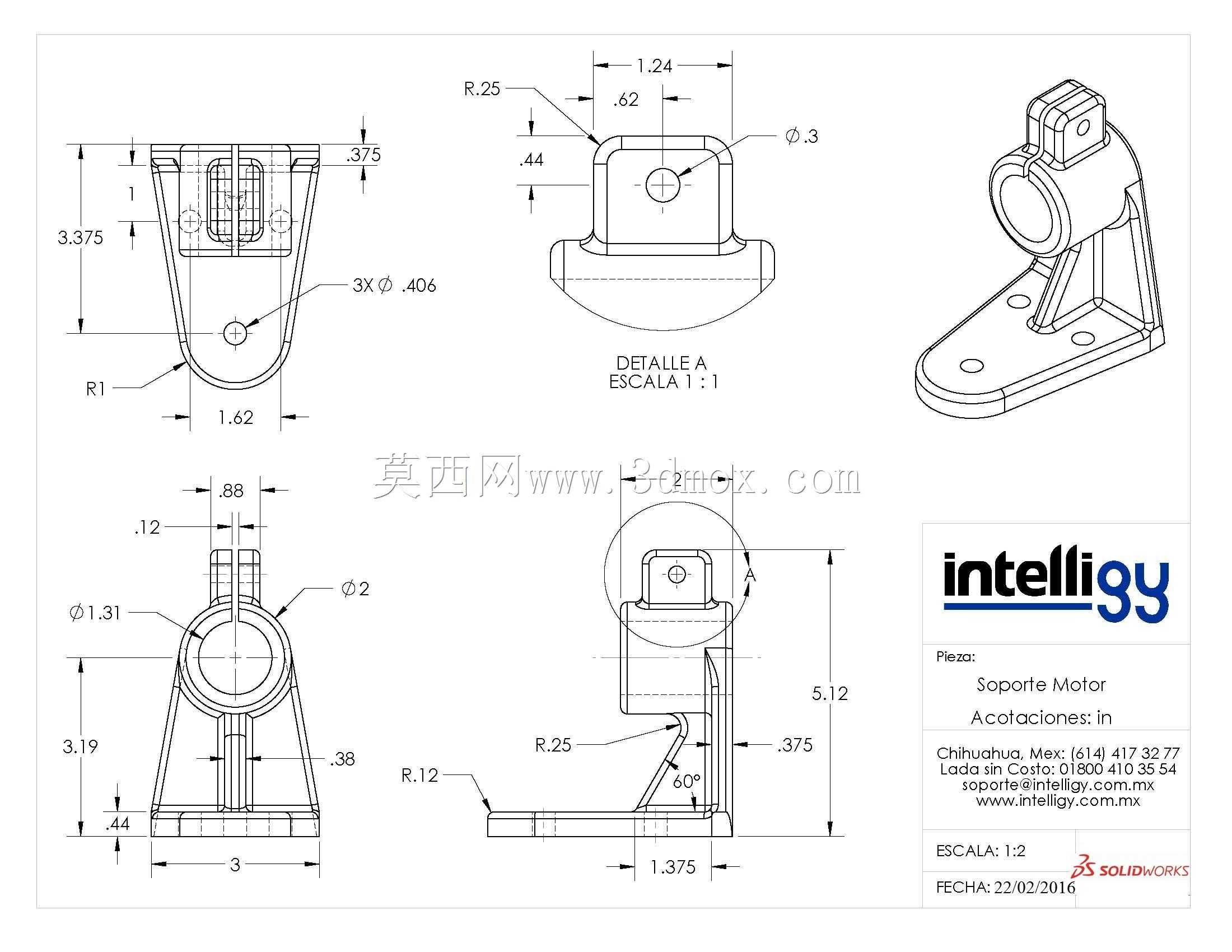

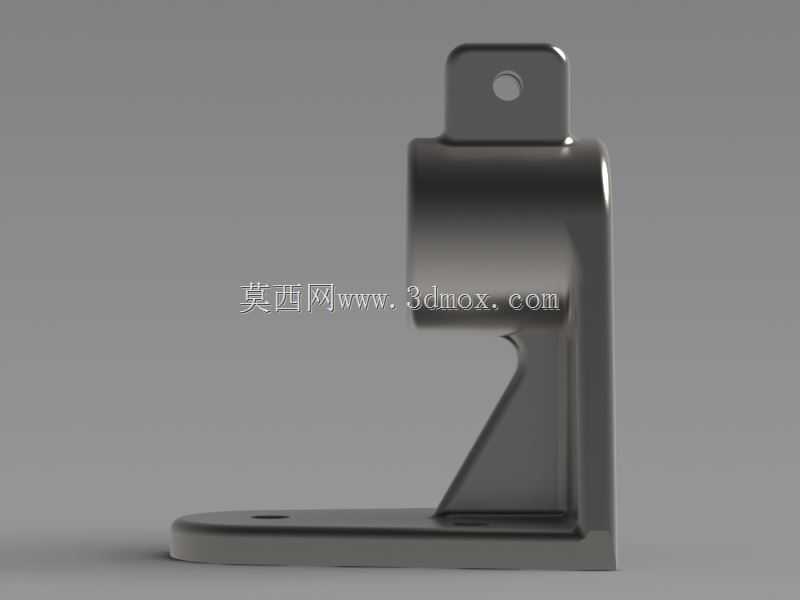

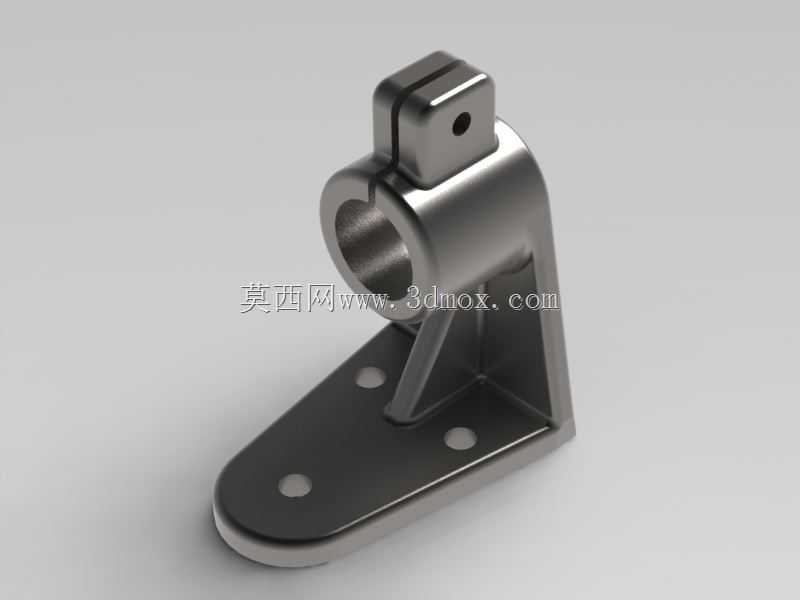

这款支撑件主要应用在小型内燃动力设备的动力单元固定场景中，常见于通用发电机组、小型工程机械动力舱、农用机械动力挂载位置，核心作用是承托发动机本体，抵消动力运行过程中产生的往复振动与扭矩反力，避免动力总成与机架之间出现刚性硬接触带来的应力集中，同时约束动力单元的位移边界，保证皮带轮、输出轴等传动部件的同轴度公差维持在设计允许范围内。从结构设计逻辑来看，整体采用L型弯折的主体构型，竖直段集成了带贯通孔的铰接套筒结构，套筒上方延伸出带销孔的双耳凸台，可配合锁紧销实现支撑角度的微调或者辅助限位，适配不同安装倾角的动力布置需求；水平段为安装底板，开设三个均布的沉头安装孔，可通过螺栓将整个支撑件锁紧在设备机架的安装平面上，沉孔设计能够让螺栓头完全埋入板件平面，不会出现凸起干涉发动机本体安装的问题。竖直段与水平底板之间设置了三角形加强筋，筋板从套筒外壁一直延伸到底板中部区域，能够有效分散套筒位置承受的径向载荷，避免L型转角位置在长期交变载荷下出现疲劳开裂，相比无筋的直角弯折结构，抗弯折刚度可提升40%以上。从安装边界来看，底板的三个安装孔呈三角形排布，相比双排四孔的排布方式，对机架安装面的平面度公差适配性更强，即使安装面存在小幅的平面度误差，也能通过三角形的稳定结构实现可靠锁紧，不会出现安装翘曲的问题；套筒的内孔为光滑通孔，可配合减震衬套使用，衬套压入后与发动机的安装销轴配合，能够过滤发动机运行时的高频振动，减少振动向机架传递的幅度。设计过程中充分考虑了铸造或者机加工的工艺可行性，所有转角位置都设置了工艺圆角，避免应力集中的同时，也能减少加工过程中的刀具崩损风险，竖直侧壁与底板的厚度保持均匀一致，若采用铸造工艺生产可避免出现缩孔、浇不足的缺陷，若采用板材焊接加工，也能减少焊接变形的校正工作量。套筒上方的双耳凸台与套筒为一体化结构，凸台上的销孔与套筒内孔保持垂直的位置公差，锁紧销穿入后可卡在发动机安装支架的限位槽内，防止发动机运行过程中出现轴向窜动，保证传动对接位置不会出现偏磨。整个支撑件的载荷传递路径清晰，发动机的载荷通过套筒传递到竖直侧壁，一部分通过侧壁直接传递到底板，另一部分通过加强筋分散到底板的各个安装孔位置，最终通过螺栓均匀传递到设备机架上，不会出现局部载荷过大的问题，能够满足小功率动力单元长期运行的支撑可靠性要求。
