工业传动用滑轮支架结构设计

在各类工业传动场景中，滑轮支架是承担载荷传导、保障绳索或带类传动件运行轨迹稳定的核心支撑构件，这类构件常见于物料提升设备、轻载输送线、小型起重装置以及部分专用设备的张紧机构中，其结构合理性直接决定传动系统的运行平稳性与使用寿命。从实际工程应用角度看，这类滑轮支架需要同时满足滑轮组件的安装定位、运行过程中的载荷承载、以及与设备主体机架的可靠连接三个核心功能，设计过程中需要兼顾结构刚度、安装便捷性与后期维护的便利性。

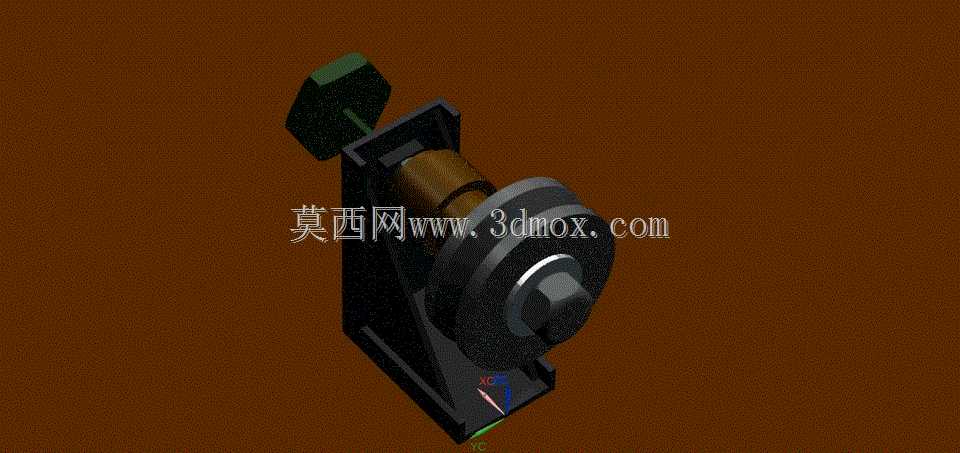

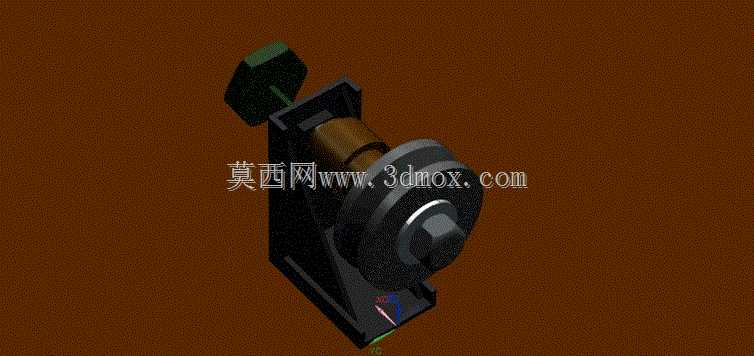

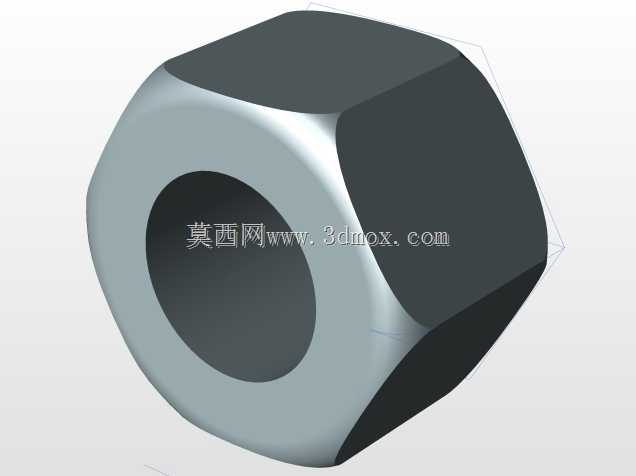

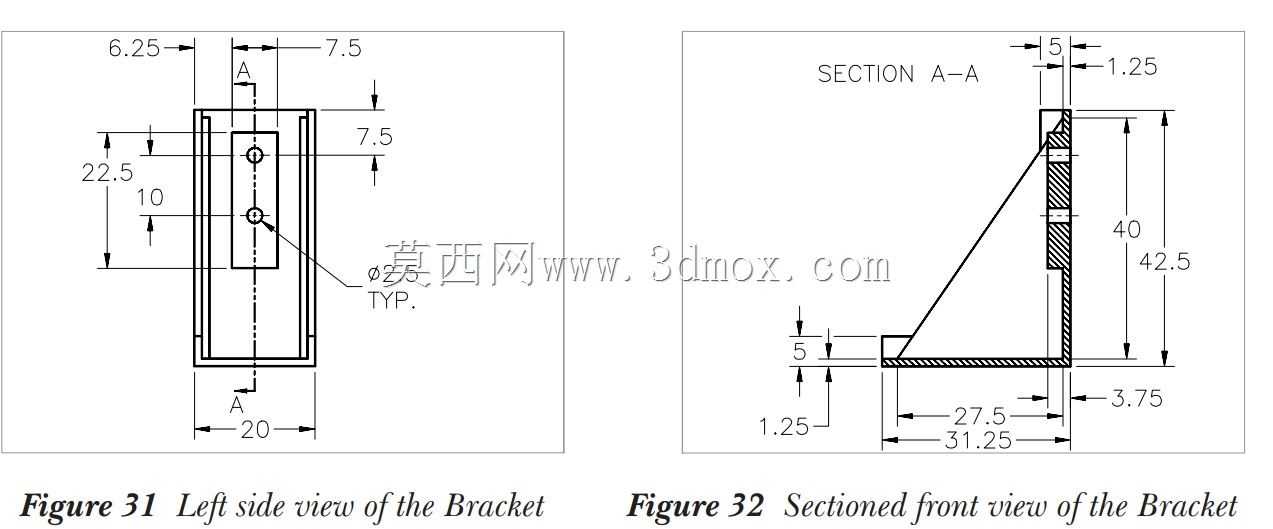

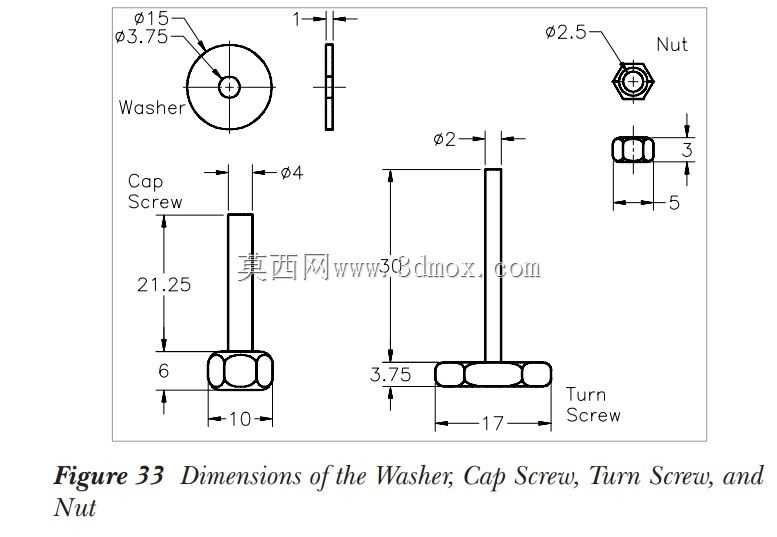

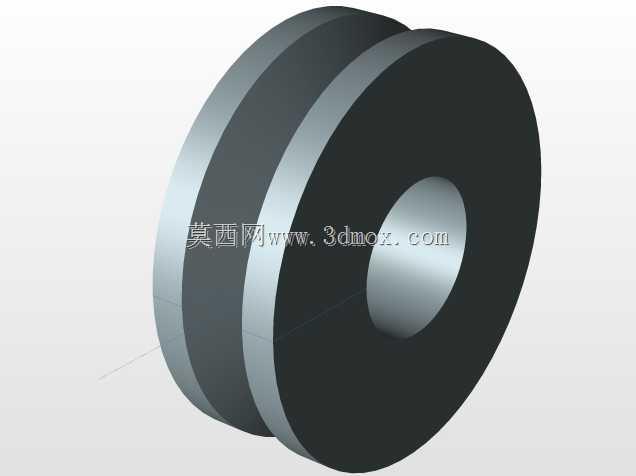

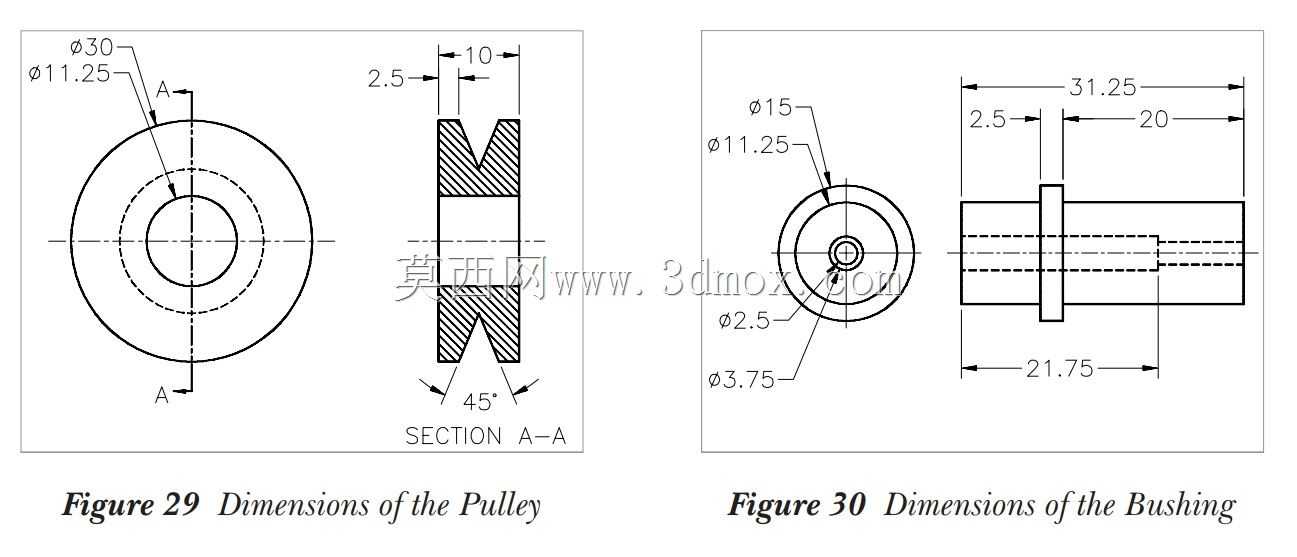

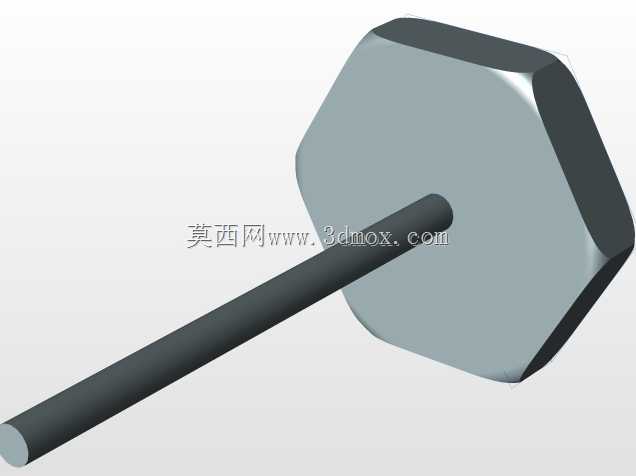

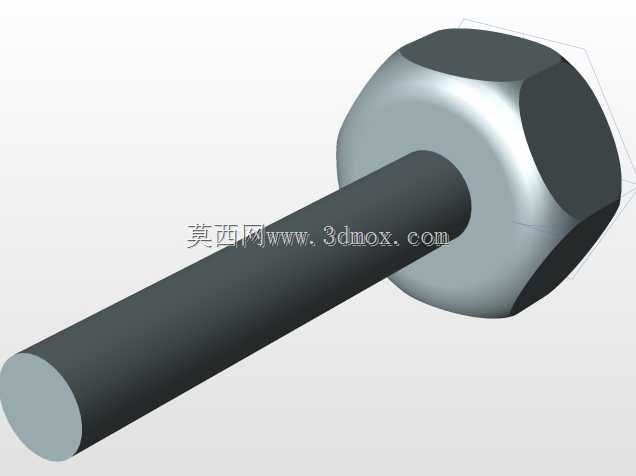

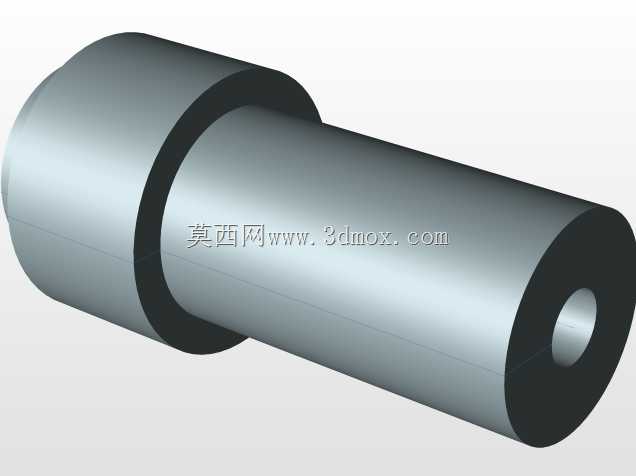

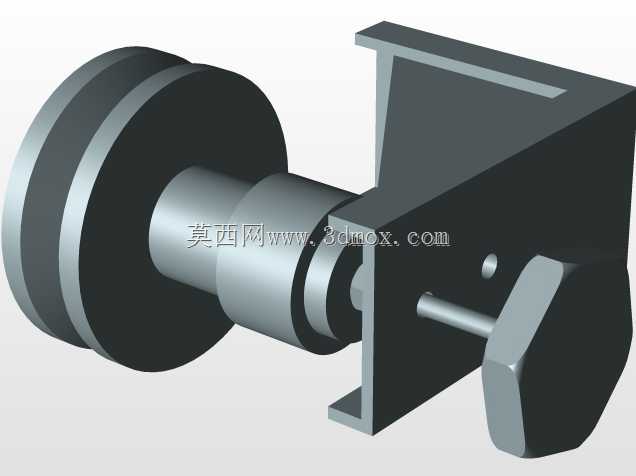

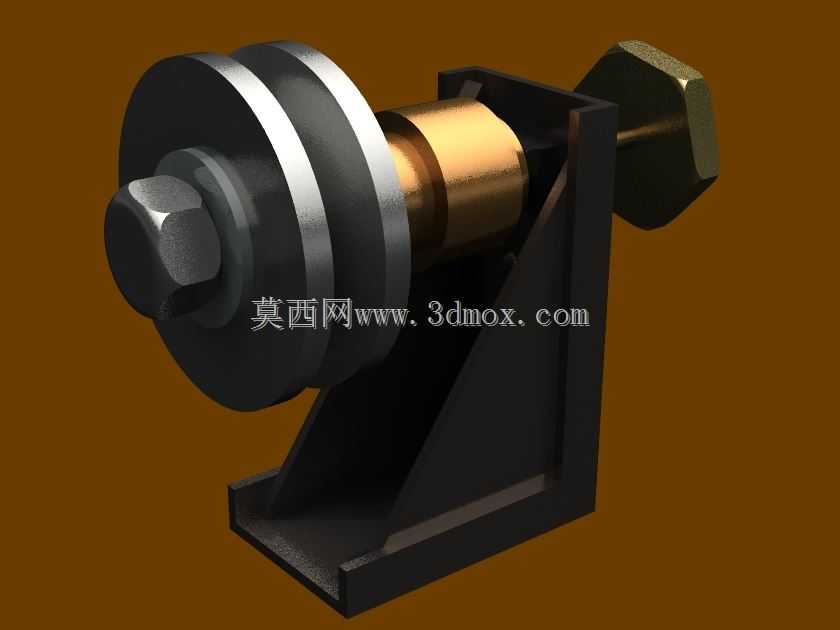

该支架采用一体式弯折支撑结构，主体安装底座为平面板式结构，预留的安装孔位可适配不同规格的螺栓连接，能够直接固定在设备机架的安装平面上，底座与竖直支撑臂之间采用加强过渡结构，避免载荷集中导致的结构变形。支撑臂上部设置滑轮安装位，可匹配对应直径的滑轮组件，安装位的同轴度设计保障滑轮转动过程中无偏摆，减少传动过程中的绳索磨损与运行异响。支架侧部设置的限位结构，可约束传动件的横向窜动范围，避免运行过程中出现脱槽风险。

设计思路上优先考虑载荷传递路径的合理性，从滑轮轴承受的径向载荷出发，通过支撑臂的截面形状优化，将载荷均匀传导至底部安装底座，避免局部应力集中。整体结构没有冗余设计，在满足刚度要求的前提下尽可能控制构件重量，适合批量加工生产。安装边界方面，底座的安装孔间距适配常见的工业型材安装槽距，也可通过焊接方式固定在钢制机架上，上部滑轮安装位的中心高度可适配常规传动行程的张紧需求，不需要额外增加调整垫片即可满足多数场景的安装精度要求。

在实际选型应用中，这类支架可根据实际承载需求调整板材厚度与加强筋结构，适配不同载荷等级的传动场景，其结构形式也可作为同类支撑构件的设计参考，建模过程中保留的装配基准可直接用于后续的工程图导出与加工工艺编制，结构细节处的倒角设计既避免加工过程中的锐边风险，也能减少应力集中带来的疲劳失效隐患。
