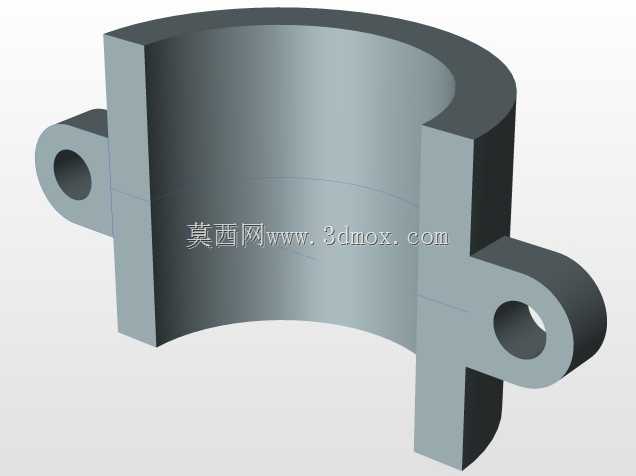

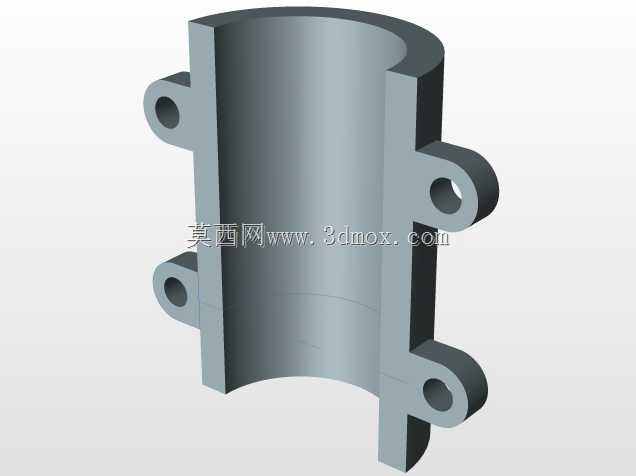

多安装耳对合式机械防护壳体结构

这类带多安装耳的对合式壳体结构，在流体输送管路、小型传动组件的防护场景中应用十分广泛，日常在车间的气动管线排布、小型设备的转轴防护段都能见到同结构的零件，主要作用是为内部的杆状、轴状部件提供封闭的防护空间，隔绝外界粉尘、切削液飞溅对内部运动部件的侵蚀，同时也能避免运动部件外露带来的安全隐患。从结构设计来看，整体采用半圆弧对合的主体构型，主体弧面的曲率完全匹配内部被包覆件的外轮廓，装配后两个半壳扣合即可形成完整的包覆腔体，不会出现多余的内部间隙，也不会对内部部件的正常运动造成干涉。四个带通孔的安装耳沿壳体的结合面边缘对称分布，安装孔的位置经过同轴度校验，装配时可以直接穿入螺栓完成两个半壳的锁紧固定，不需要额外设计定位结构，安装耳与主体弧面之间做了圆弧过渡处理，避免应力集中导致安装耳在长期受振动的工况下出现断裂问题。设计这类零件时，首先要确认内部被包覆件的最大外轮廓尺寸，预留0.2-0.5mm的装配间隙，避免壳体与内部部件出现摩擦；安装耳的厚度要根据实际使用的螺栓规格确定，保证螺栓锁紧时安装耳不会出现压溃变形，同时安装孔的中心距要严格匹配配对安装基座的孔位公差，避免现场装配时出现孔位错位无法安装的问题。壳体的结合面做了平面度处理，两个半壳扣合后结合面缝隙控制在0.1mm以内，能够满足常规工况下的防尘防溅要求，如果应用在有密封要求的场景，还可以在结合面处加工密封槽加装密封圈。这类零件通常采用铝合金或者不锈钢经机加工成型，表面做阳极氧化或者钝化处理，提升耐腐蚀性能，适配不同的工业使用环境，在轻工生产线、小型传动设备、气动控制系统中都能稳定发挥防护与固定作用。
