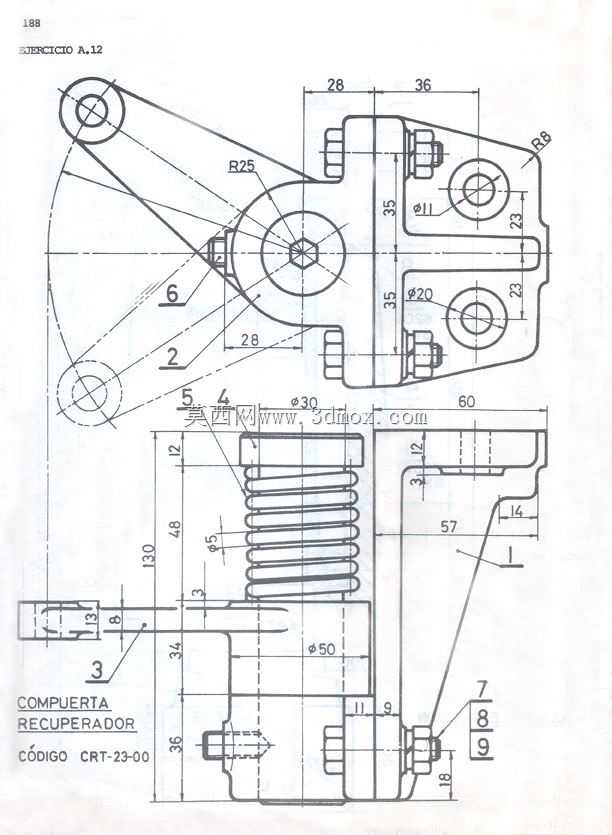

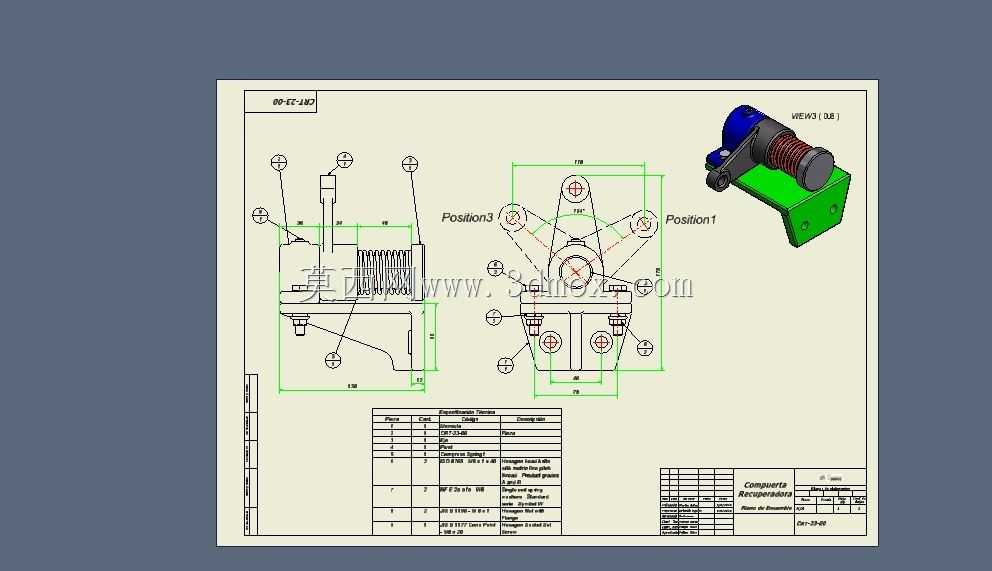

多工位可调式往复执行机构工程图纸

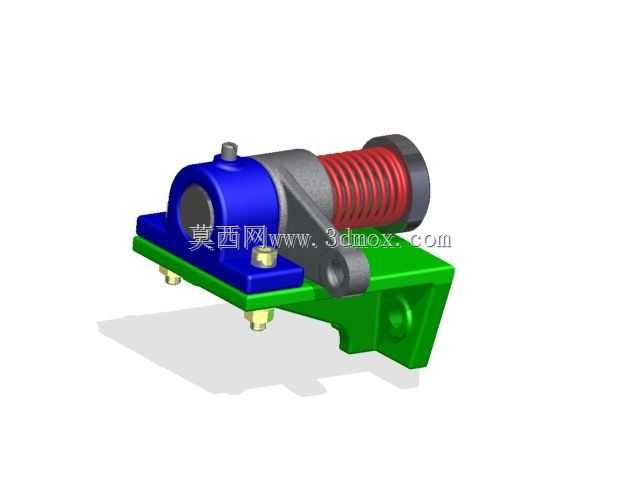

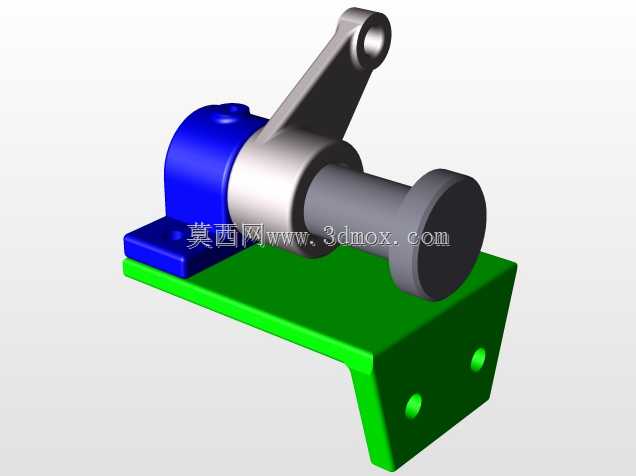

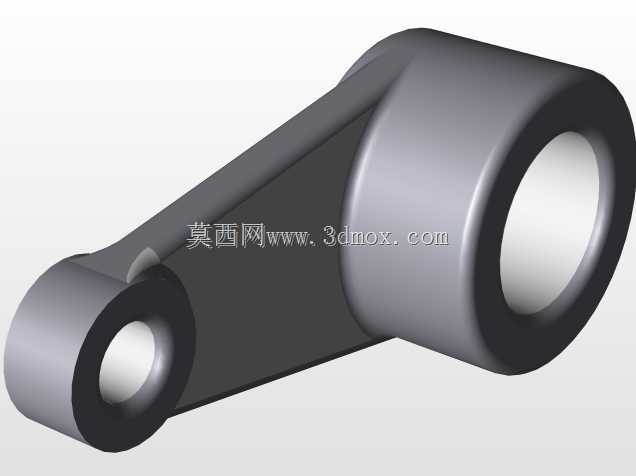

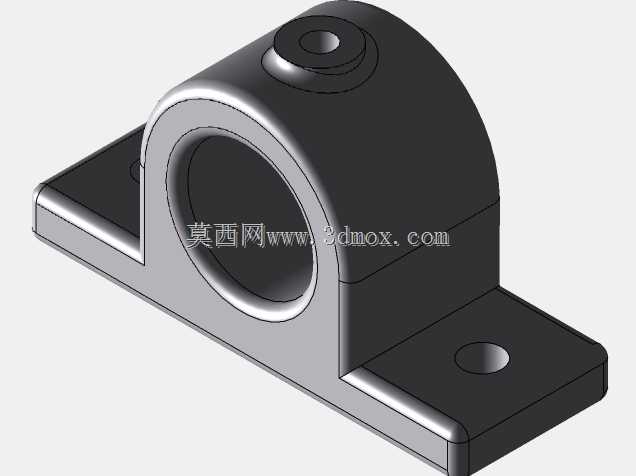

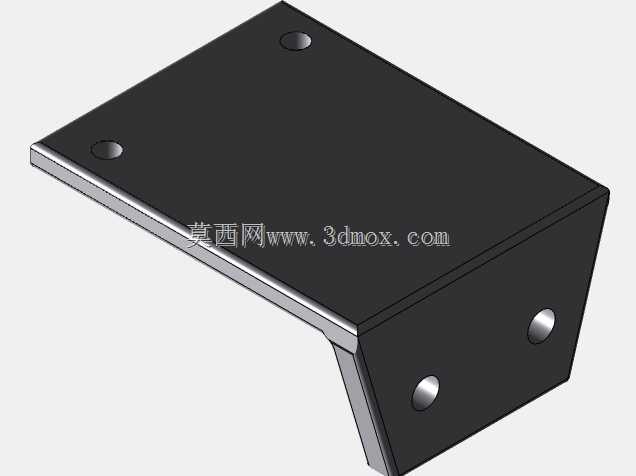

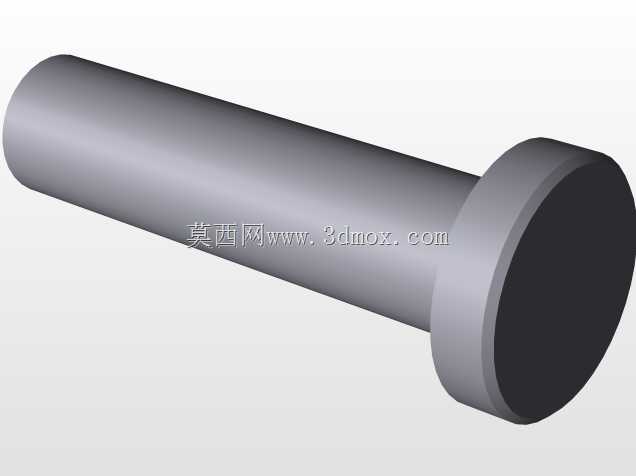

这套结构设计面向产线工位切换、工件推送类的往复作业场景，在轻工装配、小型零件加工的上下料环节有很高的适配性，核心是通过摆臂的多位置锁定，实现单个动力源对应三个作业工位的动作输出，省去了多套独立驱动单元的排布成本。从实际功能来看，组件末端的带弹簧缓冲的执行头，在接触工件时能通过弹簧压缩量抵消硬接触带来的冲击，避免薄壁类、易刮伤工件表面出现压痕，摆臂的三个定位点位分别对应上料等待、作业加工、下料排出三个工位的位置需求，转轴处采用带衬套的铰接结构，长期往复摆动下也能降低铰接孔的磨损量，延长组件的维护周期。设计过程中优先考虑了安装边界的适配性，底部的L型安装座预留了四个对称布置的沉头安装孔，可直接固定在型材机架或者设备工作台的台面上，不需要额外加工转接板，安装孔的孔距公差按照IT7级精度控制，能适配多数现有设备的安装孔位排布。整体结构的外形尺寸控制紧凑，摆臂处于最大伸展位置时，不会超出安装座的侧边安全边界，避免和周边的输送线、检测探头产生运动干涉。从结构细节来看，摆臂上的三个定位槽口分别对应三个工位的锁定位置，配合定位销可实现工位切换后的刚性锁定，不会因为作业时的反作用力出现摆臂偏移，执行头的弹簧预紧力可通过端部的调节螺母调整，适配不同硬度、不同接触压力要求的工件作业需求。整套结构的零件拆分遵循易加工、易装配的原则，除了弹簧、标准紧固件之外，其余结构件均可采用普通45号钢或者铝合金铣削加工完成，不需要特殊的加工工艺，单件加工成本可控，装配时不需要专用工装，按照装配关系依次铰接、锁紧即可完成组装，后期维护时仅需定期检查铰接衬套的磨损情况、弹簧的弹力衰减情况，更换易损件即可恢复作业精度，不需要整体拆解整套机构。在实际选型适配时，可根据作业端的负载大小，对应调整摆臂的板材厚度、铰接轴的直径，以及缓冲弹簧的线径，不需要改动整体的安装尺寸和工位排布逻辑，能快速适配不同负载等级的作业需求，对于需要紧凑布置多工位往复动作的小型自动化设备来说，这套结构能大幅减少设计阶段的排布工作量，直接基于现有结构调整参数即可落地使用。
