合页铰接臂铸钢件结构设计方案

项目分类:通用机械零部件 发布时间:2022-01-29 ID:522852
  • 合页铰接臂铸钢件结构设计方案
  • 合页铰接臂铸钢件结构设计方案
  • 合页铰接臂铸钢件结构设计方案
  • 合页铰接臂铸钢件结构设计方案
  • 合页铰接臂铸钢件结构设计方案
  • 合页铰接臂铸钢件结构设计方案
  • 合页铰接臂铸钢件结构设计方案
  • 合页铰接臂铸钢件结构设计方案
  • 合页铰接臂铸钢件结构设计方案
  • 合页铰接臂铸钢件结构设计方案
  • 合页铰接臂铸钢件结构设计方案

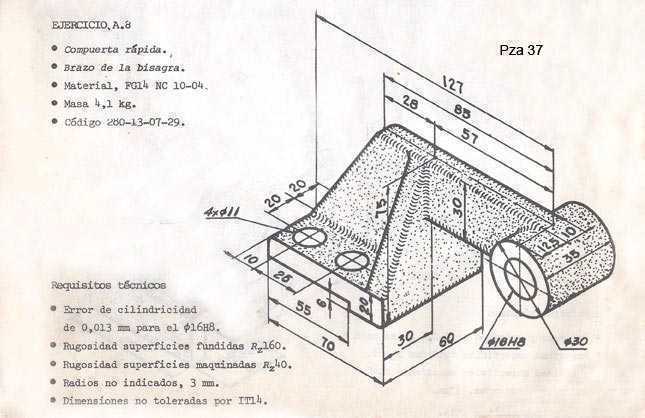

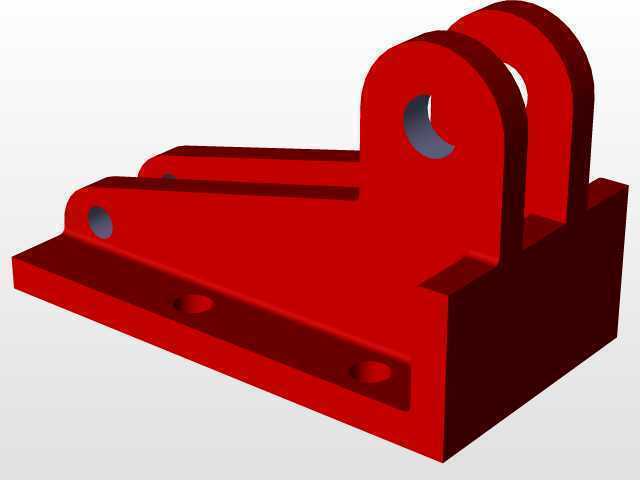

  该零件为合页组件中的铰接支撑臂,属于门窗、箱柜、小型工业舱门铰接结构的核心受力构件,承担合页转动过程中的载荷传递、位置限位以及固定端安装定位功能,在低压配电柜门、小型设备检修舱门、工业工具箱翻盖、户外设施检修口盖板等需要频繁开合的铰接场景中广泛应用,区别于普通薄板冲压合页臂,该铸钢材质的铰接臂可承受更高的径向载荷与冲击载荷,适配需要一定承重能力的铰接部位,避免长期开合后出现臂体变形、铰接孔磨损松旷的问题。从结构设计逻辑来看,零件整体分为安装底座、加强筋支撑段、铰接套筒三个功能区段,安装底座为矩形平板结构,平面上开设两个通孔用于穿装固定螺栓,底座与铰接套筒之间采用变截面斜向支撑筋连接,筋板与底座、套筒的连接处均设置3mm铸造圆角,

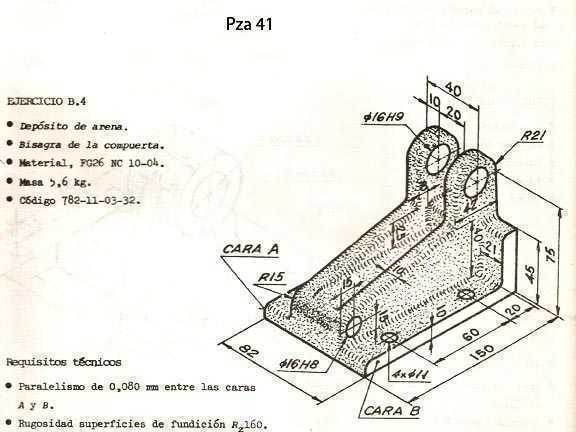

  避免应力集中导致的铸件开裂,同时减少机加工过程中棱角崩损的概率。铰接套筒为同轴阶梯圆柱结构,内孔设置两段不同直径的配合面,其中一段为H8公差等级的配合孔,用于与合页销轴形成间隙配合,保证转动顺畅无卡滞,另一段为沉孔结构,用于容纳销轴端部的限位挡圈或者轴用卡簧,避免销轴工作过程中轴向窜动脱出;套筒外圆设置环形退刀槽结构,既可以减少机加工的切削余量,也能在装配时为合页的另一铰接片提供转动避让空间,避免开合过程中两个铰接片发生端面摩擦。尺寸边界方面,零件整体沿铰接套筒轴向的总长度为127mm,安装底座的底面到铰接套筒中心轴线的垂直高度为60mm,安装底座的横向宽度为70mm,纵向深度为30mm,两个安装孔的中心距为55mm,

  孔中心距离底座侧边的距离分别为10mm与25mm,铰接套筒的外圆直径为35mm,内孔配合段直径为16mm,沉孔段直径为18mm,支撑筋板的厚度从根部的20mm向套筒侧逐步过渡,保证载荷从底座到套筒的传递路径平滑,不会出现截面突变导致的应力集中。从加工工艺适配性来看,零件采用PG14牌号铸钢作为毛坯材质,毛坯铸造后需要对安装底座的底面、铰接套筒的内孔、两个安装孔的内壁进行机加工,其中铰接内孔的圆柱度公差控制在0.013mm以内,保证销轴转动时的同轴度要求,铸造表面的粗糙度达到Ra160即可满足非配合面的使用要求,机加工后的配合面粗糙度达到Ra10,保证装配后的配合精度与耐磨性能。实际选型应用时,

  需要注意安装底座的固定面需要与被连接件的安装面完全贴合,避免螺栓紧固后臂体产生附加内应力,铰接销轴的直径需要与内孔采用H8/h7的间隙配合,装配时涂抹润滑脂降低转动摩擦阻力,该结构的铰接臂单只可承受约40kg的径向载荷,适配总重量不超过80kg的翻盖或舱门结构,相比冲压焊接式的合页臂,整体铸造成型的结构抗疲劳性能更优,在户外潮湿、多粉尘的工况下使用寿命更长,不会出现焊接部位锈蚀脱焊的问题。建模过程中需要重点关注铸造斜度的设置,所有非加工的竖直面均设置1:20的铸造拔模斜度,支撑筋与底座、套筒的相交处需要做圆角过渡处理,避免建模时出现尖锐棱角导致后续铸造工艺无法实现,同时需要核对铰接套筒的同轴度公差,保证两个内孔段的轴线重合度误差控制在0.02mm以内,避免装配后销轴出现卡滞、转动不畅的问题。
