玉米磨方轴支撑铸造零件结构

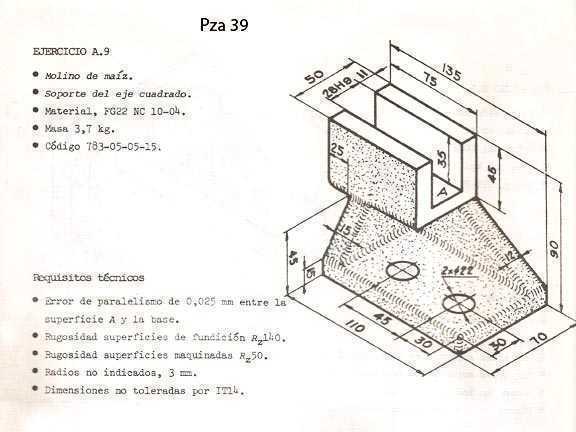

　　该零件为玉米磨设备中用于承载方轴的支撑构件，采用FC22灰铸铁材料铸造成型后经局部机加工完成，整体分为上部卡槽结构与下部安装底板两部分，上部的U型卡槽用于卡装方轴，卡槽内侧的垂直面A为装配基准面，设计要求该面与底板安装面的平行度误差控制在0.025mm以内，避免方轴装配后出现偏斜，导致磨辊间隙不均影响研磨效果。上部卡槽的槽宽尺寸为28H11，槽深35mm，卡槽外侧的上部凸台宽度50mm，凸台高度25mm，卡槽整体的上部长度为135mm，从卡槽端部到槽内侧定位面的距离为75mm，该尺寸直接决定方轴的轴向安装位置，建模时需严格控制公差等级符合IT14要求，未注倒角统一为3mm，避免装配时出现棱边干涉。

　　下部安装底板为带斜向加强筋的板式结构，底板总长度110mm，总宽度70mm，底板上设置两个安装孔，孔中心距为45mm，靠近前端的安装孔距底板侧边的距离为30mm，靠近后端的安装孔距侧边距离为50mm，底板边缘设置10mm宽的安装边，用于穿装固定螺栓将整个支撑件固定在磨粉机的机架上。底板与上部卡槽的连接部位设置45°斜向加强筋，筋板厚度15mm，筋板与底板、卡槽的连接处均做圆角过渡，降低铸造应力集中，避免设备运行过程中受振动载荷出现开裂。零件的非加工铸造表面粗糙度要求为Ra12.5，机加工的装配基准面、卡槽工作面、安装孔内壁粗糙度要求为Ra3.2，建模过程中需区分铸造毛坯面与机加工面的特征，预留合理的机加工余量，

　　其中安装面与卡槽工作面的单边加工余量预留3mm，安装孔采用铸后钻孔工艺，建模时无需预铸孔特征。该零件在玉米磨设备中属于核心承载构件，工作过程中需承受方轴传递的磨辊工作载荷与物料研磨的冲击载荷，因此结构设计时在连接部位做了加强处理，同时灰铸铁材料具备良好的减震性与耐磨性，能够适配粮食加工设备长期连续运行的工况需求，安装时需先将底板与机架贴合面清理干净，以基准面A为找正基准调整位置后再拧紧固定螺栓，装配后方轴的径向跳动量需控制在允许范围内，保证磨辊运转平稳。建模时需注意斜筋的拔模角度设置，符合砂型铸造的工艺要求，避免出现倒扣结构无法脱模，所有未注铸造圆角统一为R3，减少铸造缺陷产生的概率，两个安装孔的位置度公差需控制在0.1mm以内，保证安装时螺栓能够顺利穿装，无需现场扩孔调整。上部卡槽的两个内侧工作面需保证垂直度要求，避免方轴装入后出现卡滞，影响设备的拆装维护，卡槽顶部的棱边需做倒角处理，方便方轴的装配导入。
