仪器用金属薄板安装固定承载结构件

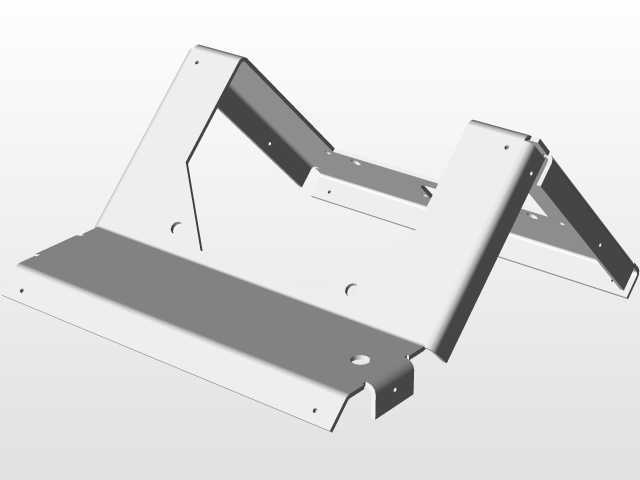

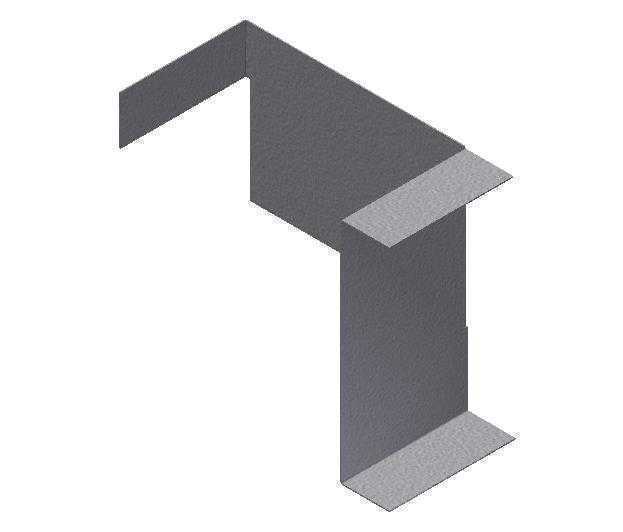

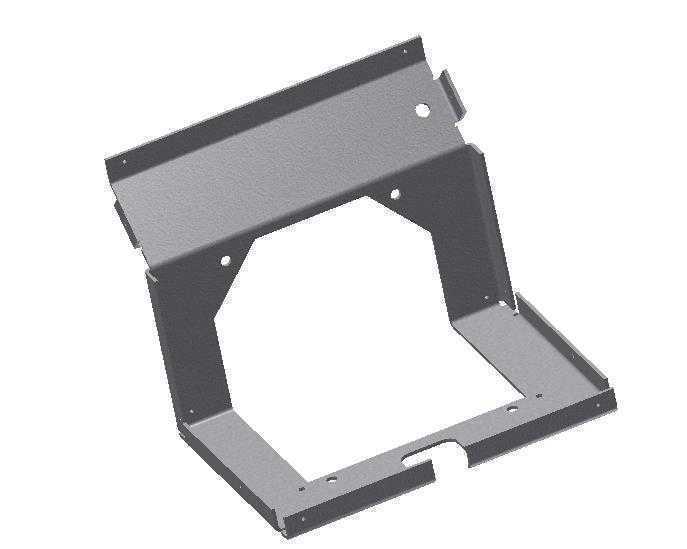

　　在实验室分析仪器、工业在线检测设备以及台式测控装置的内部结构搭建中，这类钣金成型的承载安装构件是整机装配环节里不可或缺的基础零件，它承担着内部功能模块定位、元器件承托、结构应力分散的核心作用，区别于型材拼接的支架结构，这类一体冲压弯折成型的薄板件不需要额外的拼接紧固件，自身结构的连续性可以更好地抵消设备运行过程中产生的微幅振动，避免内部精密模块因为长期受振出现连接松动、位置偏移的问题。从实际装配的角度看，这类构件的外形轮廓完全匹配对应仪器的内部安装腔边界，板体边缘的弯折翻边一方面提升了薄板自身的结构刚度，避免薄钢板在承托较重模块时出现下凹变形，另一方面翻边形成的导向结构可以在整机总装时快速卡入腔体的预设卡槽，

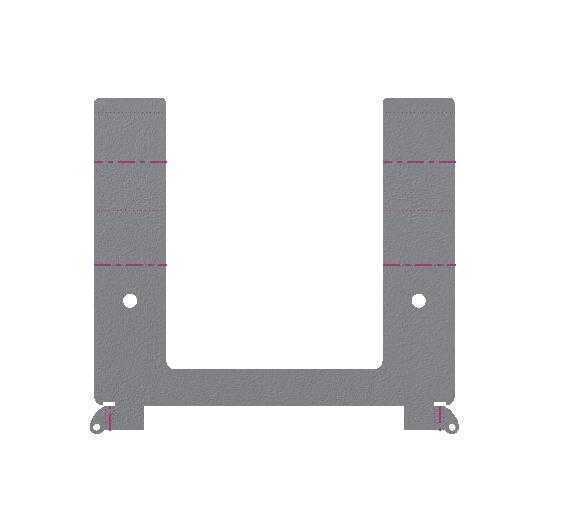

　　减少装配过程中的对位调整时间，提升流水线的装配效率。板体上预留的不同规格开孔，并不是随意排布的，其中位于板体两端的小圆孔是整体结构的固定安装孔，装配时通过螺丝穿过这些孔位将整个构件锁附在仪器腔体的内壁支撑柱上，孔位的位置精度直接决定了整个构件的安装水平度，建模阶段需要严格匹配腔体支撑柱的中心距，预留合理的安装间隙避免出现装配干涉。板面上尺寸偏大的矩形开孔，是为内部显示模块、操作按键组件或者接线端口预留的穿设避让位，这些开孔的边缘都做了微小的折边处理，既可以消除薄板裁切后的锐边避免装配时划伤操作人员或者线材绝缘层，也能为嵌入的功能模块提供侧边定位，减少模块安装时的晃动量。还有板面上分布的小尺寸凸点与小孔位，是用来固定内部电路板、

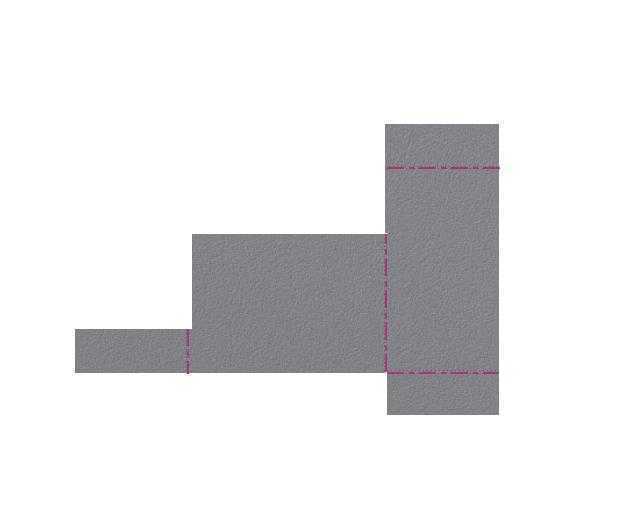

　　线束卡扣的定位结构，不需要额外加装固定座，直接通过钣金冲压成型的定位结构就能实现小件的快速固定，减少整机的零件数量，降低装配复杂度与物料成本。设计这类薄板构件的时候，首先要明确对应仪器内部的可用安装空间，先确定整体的外轮廓尺寸，保证构件装入腔体后和周边的其他结构件保留足够的安全间隙，不会和电源模块、散热风道等相邻部件产生位置冲突；其次要根据需要承托的模块总重量计算薄板的选材厚度，避免刚度过不足导致变形，同时也要兼顾材料成本，避免过度选材造成不必要的浪费；弯折工艺的排布要结合常规钣金加工的折弯半径要求，避免弯折处出现应力集中导致的板材开裂，所有的外露边缘都要做去毛刺处理，符合电气设备的内部结构安全规范。在实际的设备运维场景中，

　　这类一体成型的钣金构件还有维护便捷的优势，需要更换内部模块的时候，只需要卸下两端的固定螺丝就能将整个构件连带上面安装的模块一同抽出，不需要在狭窄的腔体内部逐个拆卸小零件，大幅降低后期的设备维护难度。另外，板体的平整面还可以作为内部接地传导的载体，将各个模块的接地引线通过固定螺丝连接在板体上，形成连续的接地通路，减少仪器内部的电磁干扰，提升检测类、分析类仪器的运行稳定性，这也是这类金属薄板构件在精密仪器内部被广泛应用的原因之一，它不只是单纯的承载支架，同时兼顾了结构定位、安全防护、电磁兼容等多方面的功能需求，建模过程中每一个弯折角度、每一个孔位的位置、每一处避让的尺寸，都需要结合实际的装配需求、加工工艺要求、后期维护需求反复校核，不能只追求外观的规整而忽略实际使用中的各类工程问题。
