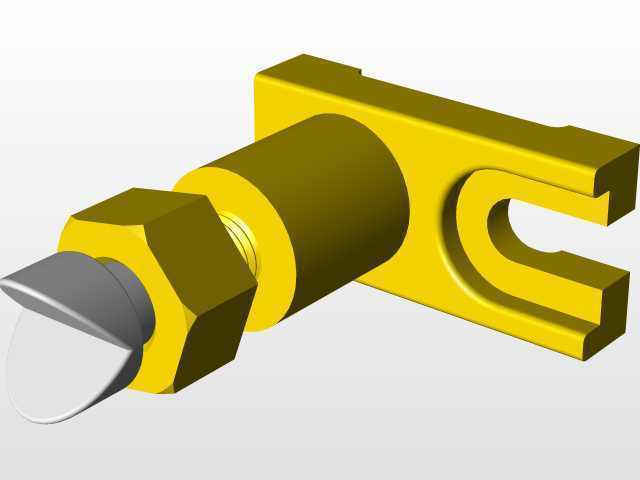

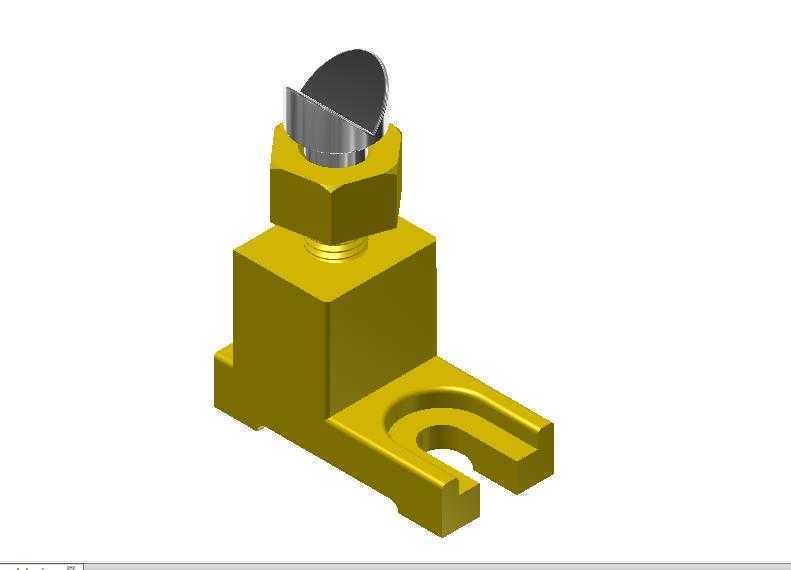

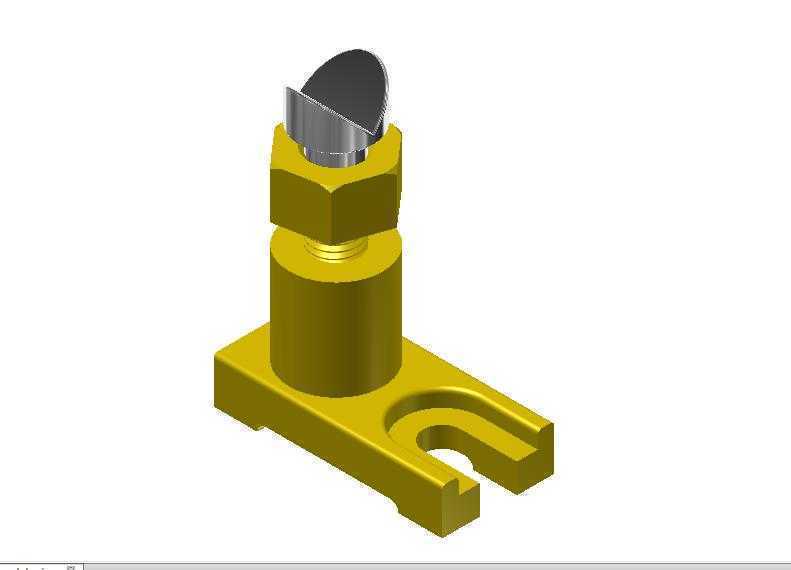

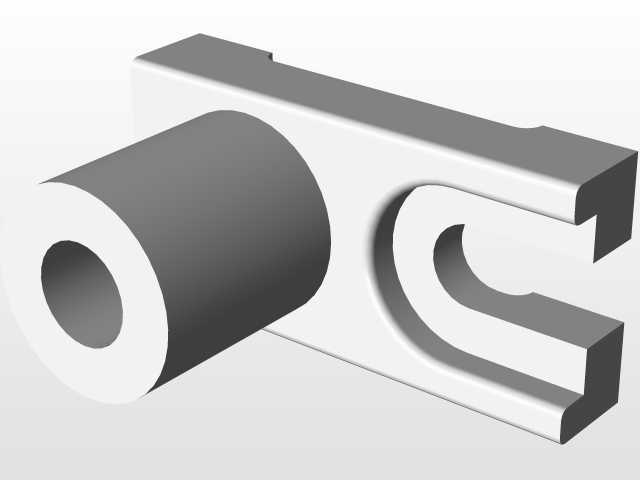

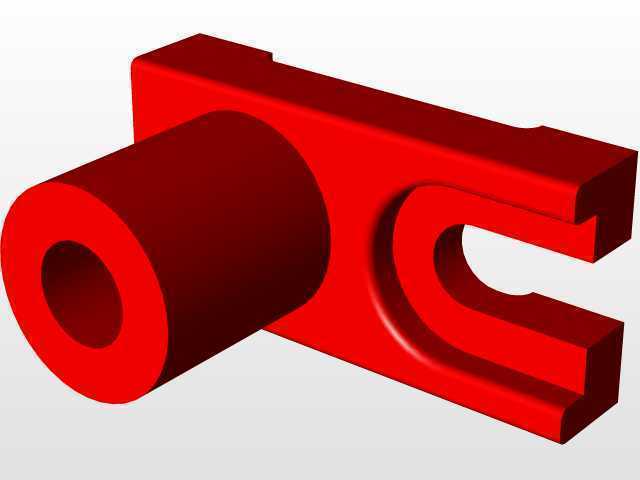

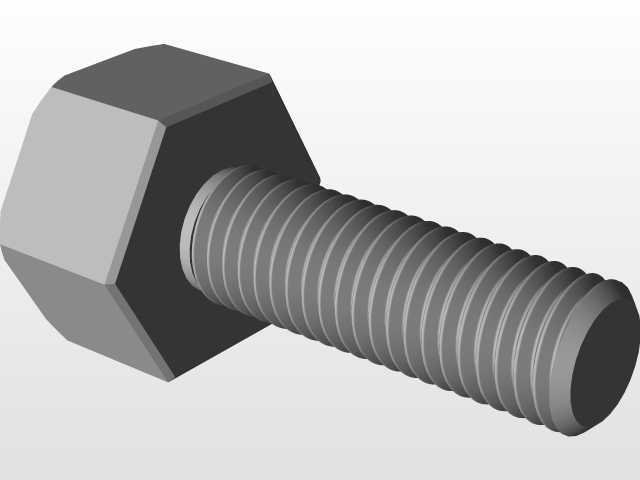

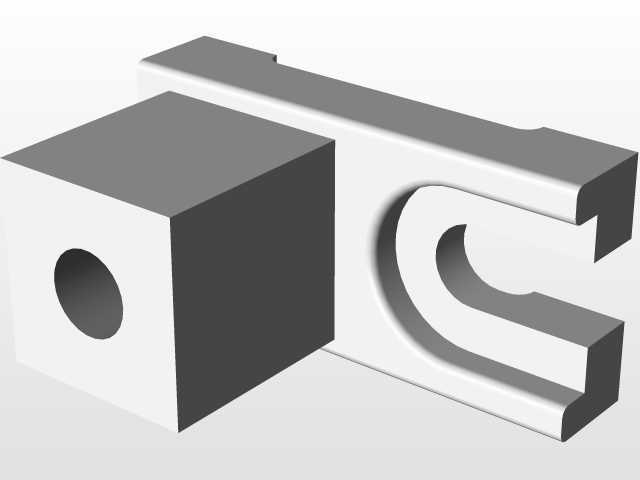

在轻工输送线、小型实验台架、非标工装夹具的轴系布设场景里,这类可调支撑定位组件的使用频率一直不低,很多现场调试阶段遇到的轴件高度差、安装孔位偏差问题,都能靠这类结构快速适配,不用重新加工安装基板,能省不少现场整改的时间。从结构功能来看,这个组件的核心作用是给小直径光轴、铣削端轴件提供稳定的侧向支撑与位置锁定,底部的U型开口安装座是整个组件的安装基准,开口槽的设计允许组件在安装时沿槽长方向调整横向位置,适配基板上已经加工完成的固定孔位,不用严格要求孔位与设计值完全一致,容错空间比封闭孔安装座大很多。座体上方的六角锁紧段是用来配合顶部锁紧螺母的,螺母拧紧后可以把穿入座体通孔的轴件牢牢压合固定,

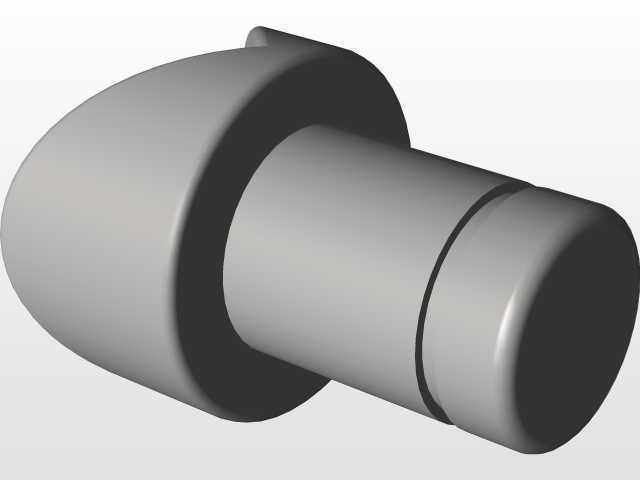

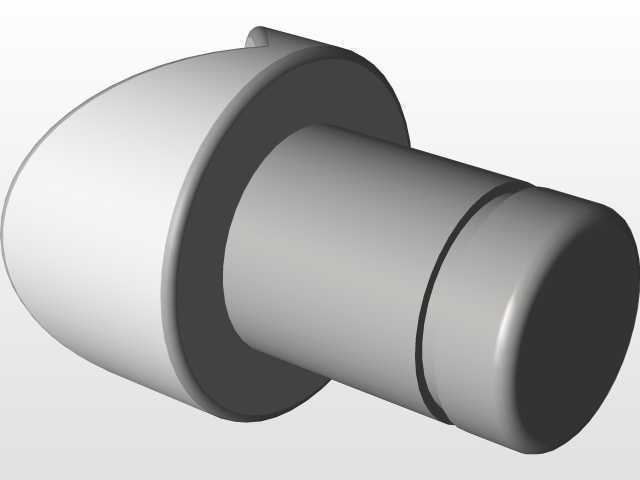

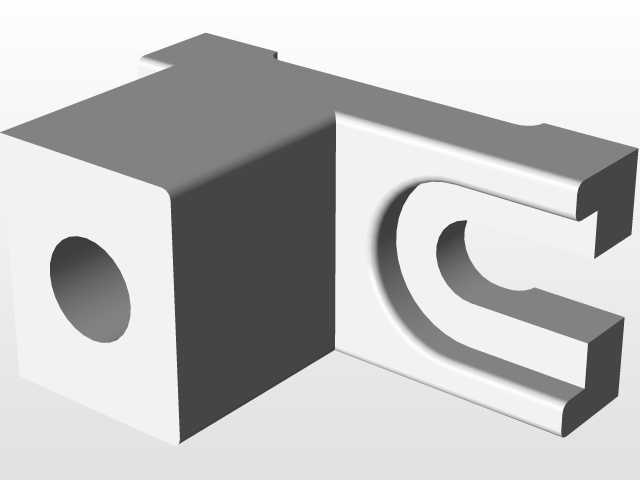

避免轴件在运行过程中出现轴向窜动或者径向晃动;顶部的轴件夹持端做了适配轴端铣扁结构的型面,不是普通的光孔夹持,针对带铣削平面的轴件,夹持时能额外提供周向防转的限位力,不用额外加装顶丝就能限制轴的转动,适合需要固定轴端角度的使用场景。设计这类结构的时候,首先要考虑的是安装边界的适配性,底部U型槽的宽度要匹配常用的内六角圆柱头螺钉尺寸,槽的长度一般要留足至少两倍槽宽的调节余量,保证现场调整时有足够的位移空间;座体的主体方块高度要根据轴件的中心高要求确定,要保证轴件穿入后,底部不会和安装基板发生干涉,同时六角段的对边尺寸要符合标准扳手的开口尺寸,方便现场用普通扳手拧紧操作,不用定制专用工具。夹持孔的内径公差要选过渡配合区间,
不能太松否则轴件穿入后晃动量太大,锁紧后也没法保证同轴度,太紧的话轴件穿装困难,现场装配效率低;顶部的锁紧螺母和座体之间要留够至少两牙的螺纹啮合长度,保证锁紧时有足够的预紧力,不会因为设备运行的振动出现松脱。实际使用的时候,这类组件常用来固定传感器安装轴、小型导杆、挡料轴这类需要频繁调整位置的轴类零件,比如包装设备的料道挡料轴,不同规格的产品需要调整挡料轴的伸出长度和横向位置,用这种可调支撑的话,松开锁紧螺母就能移动轴的位置,拧松底部安装螺钉就能调整整个支座的横向位置,调整到位后直接拧紧就能固定,比焊接式的支座灵活很多。还要注意的是,座体的安装面要做平面度处理,和基板贴合的面不能有明显的翘曲,否则拧紧安装螺钉后,座体会出现倾斜,
导致穿入的轴件和基准面不垂直,影响后续的机构运行精度;夹持孔的轴线要和安装底面保持垂直,垂直度公差一般控制在0.05mm以内,避免轴件装夹后出现偏斜。另外顶部的锁紧螺母和轴件接触的端面可以做细牙螺纹设计,细牙螺纹的自锁性能更好,在有持续振动的工况下也不容易松脱,比粗牙螺纹更适合这种需要频繁调整又要保证锁紧可靠性的场景。这类结构没有复杂的传动部件,加工难度低,普通的铣削、钻削、攻丝工序就能完成加工,材料一般选用45号钢做发黑处理就能满足常规工况的强度要求,在有腐蚀的环境下也可以换成不锈钢材质,适配不同的使用环境。很多刚入行的结构设计人员在做小型轴系支撑的时候,容易直接选用封闭孔的固定支座,等到现场装配的时候发现孔位对不上,或者轴的高度需要微调,就只能重新加工零件,耽误项目进度,这种带U型安装槽、可调锁紧的支撑组件,就是针对这类现场调试的痛点设计的,把安装调整的冗余量提前做在结构里,既能满足支撑锁紧的核心功能,又能给现场安装留出足够的调整空间,降低加工和装配的精度要求,反而能提升整体的装配效率。
