轨道行走用单轮缘槽轮结构设计

项目分类:通用机械零部件 发布时间:2022-01-29 ID:522857
  • 轨道行走用单轮缘槽轮结构设计
  • 轨道行走用单轮缘槽轮结构设计
  • 轨道行走用单轮缘槽轮结构设计
  • 轨道行走用单轮缘槽轮结构设计
  • 轨道行走用单轮缘槽轮结构设计
  • 轨道行走用单轮缘槽轮结构设计
  • 轨道行走用单轮缘槽轮结构设计
  • 轨道行走用单轮缘槽轮结构设计
  • 轨道行走用单轮缘槽轮结构设计
  • 轨道行走用单轮缘槽轮结构设计
  • 轨道行走用单轮缘槽轮结构设计
  • 轨道行走用单轮缘槽轮结构设计
  • 轨道行走用单轮缘槽轮结构设计
  • 轨道行走用单轮缘槽轮结构设计
  • 轨道行走用单轮缘槽轮结构设计
  • 轨道行走用单轮缘槽轮结构设计
  • 轨道行走用单轮缘槽轮结构设计
  • 轨道行走用单轮缘槽轮结构设计
  • 轨道行走用单轮缘槽轮结构设计
  • 轨道行走用单轮缘槽轮结构设计
  • 轨道行走用单轮缘槽轮结构设计
  • 轨道行走用单轮缘槽轮结构设计
  • 轨道行走用单轮缘槽轮结构设计
  • 轨道行走用单轮缘槽轮结构设计
  • 轨道行走用单轮缘槽轮结构设计
  • 轨道行走用单轮缘槽轮结构设计
  • 轨道行走用单轮缘槽轮结构设计
  • 轨道行走用单轮缘槽轮结构设计
  • 轨道行走用单轮缘槽轮结构设计
  • 轨道行走用单轮缘槽轮结构设计
  • 轨道行走用单轮缘槽轮结构设计
  • 轨道行走用单轮缘槽轮结构设计
  • 轨道行走用单轮缘槽轮结构设计

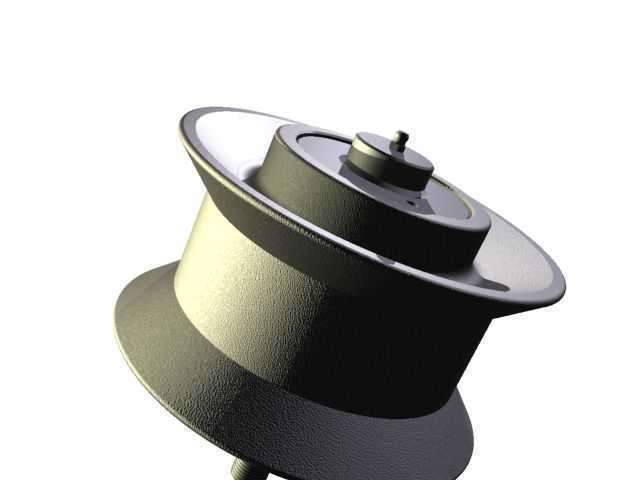

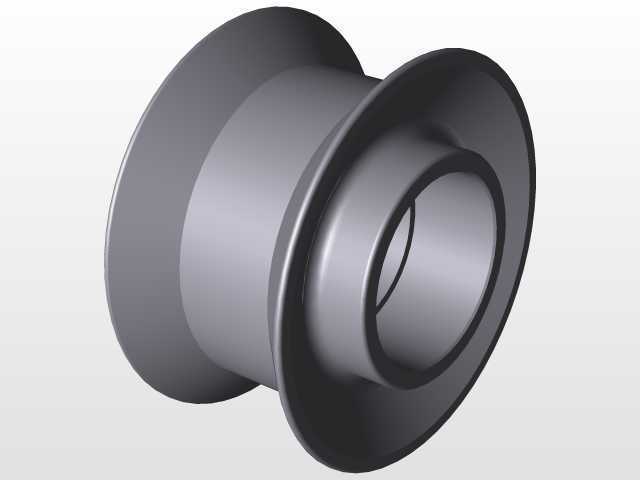

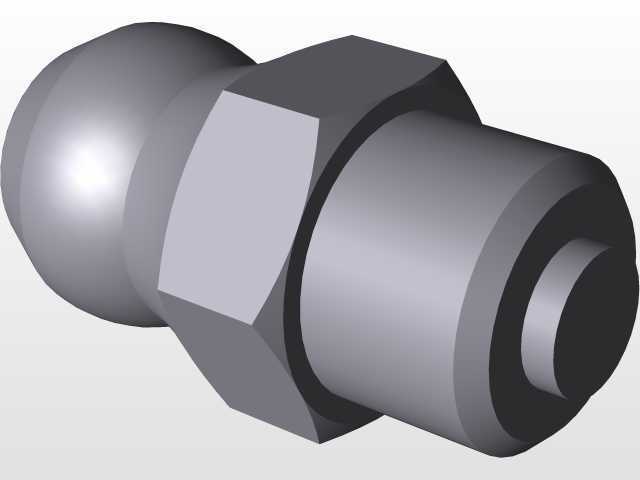

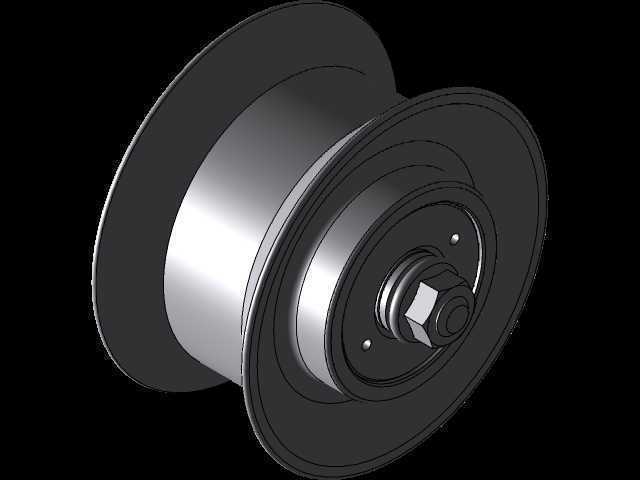

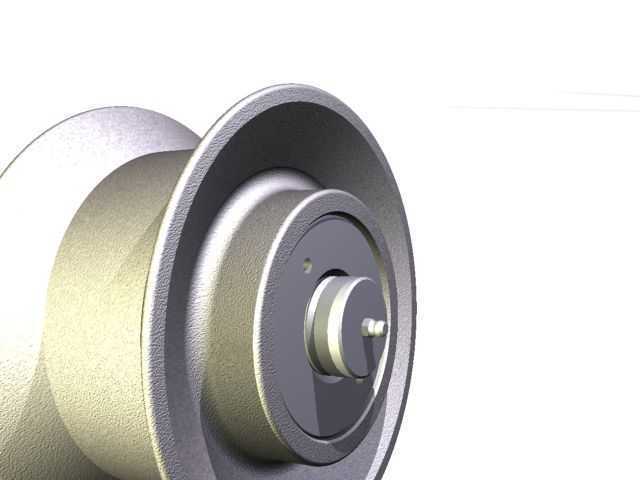

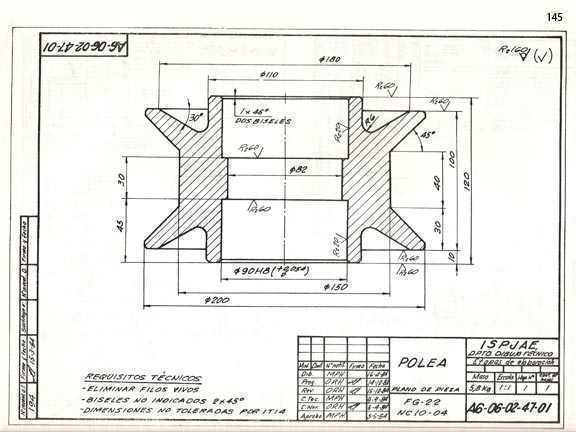

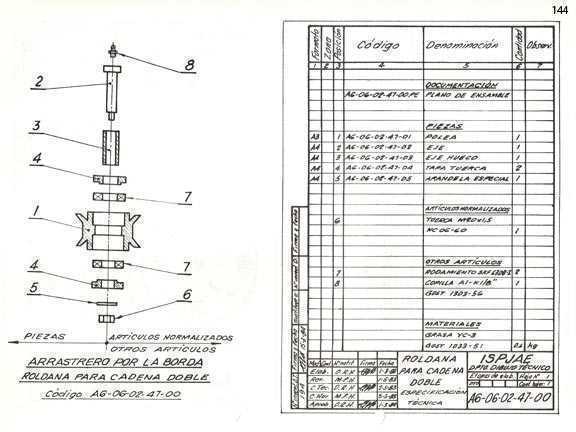

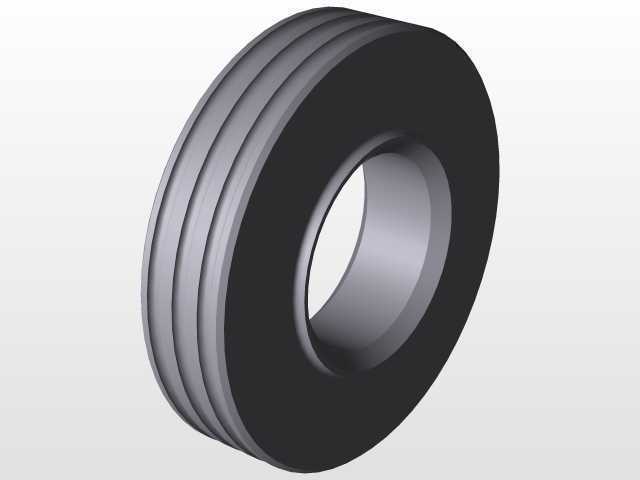

  该槽轮结构主要应用于厂区轻型轨道输送线、小型起重设备行走端梁、仓储堆垛机水平行走机构等场景,作为沿固定轨道滚动的承载导向部件,承担设备整体重量传递与行走方向约束的核心作用,避免行走过程中出现脱轨、偏磨等问题。从实际使用场景来看,这类单轮缘槽轮适配的轨道多为轻型工字钢或专用扁钢轨道,轮体的凹槽弧度与轨道顶面弧度做了匹配设计,接触区域为连续曲面,相比平轮结构能大幅降低接触应力集中,减少长期运行后的轨道压痕与轮面磨损。轮体顶部设置的同轴凸台结构,是用于安装轴承端盖与连接行走驱动轴的定位基准,凸台中心的小直径凸柱为注油通道的防护结构,可避免运行过程中灰尘、铁屑进入轴承腔,延长内部滚动轴承的维护周期。设计过程中优先考虑了承载后的应力分布,

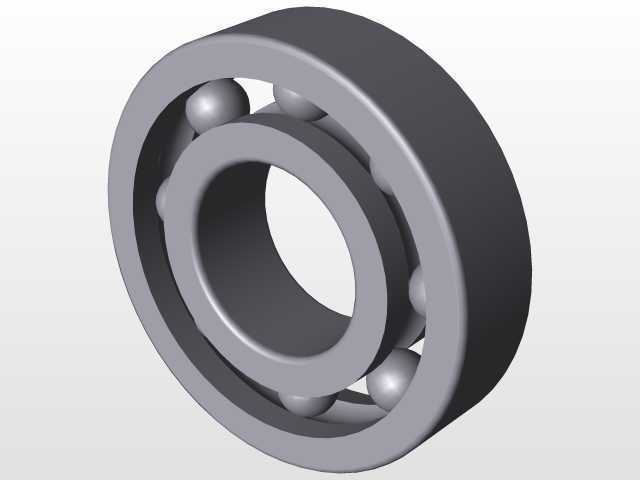

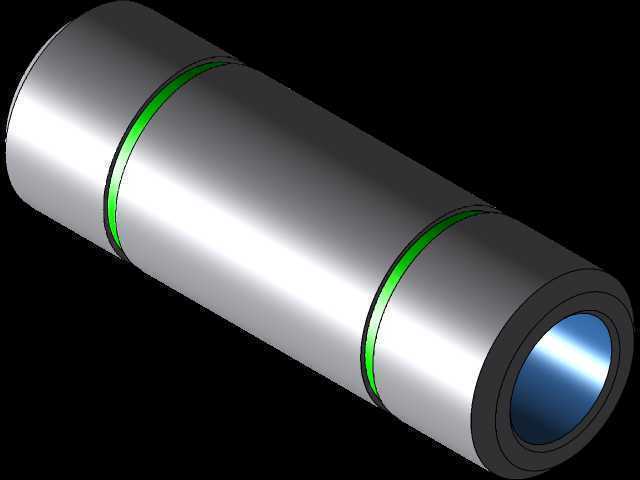

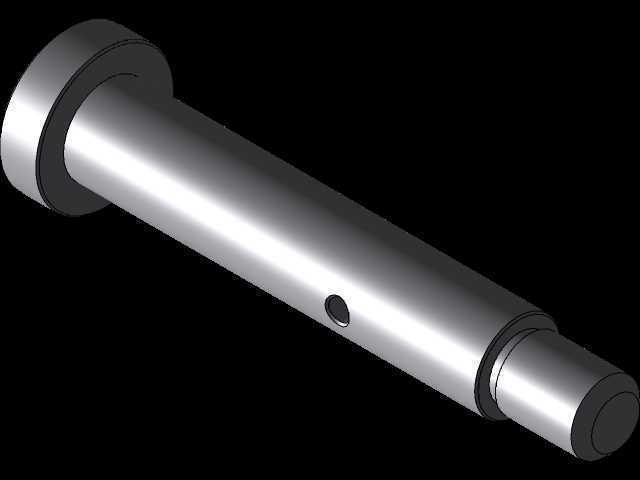

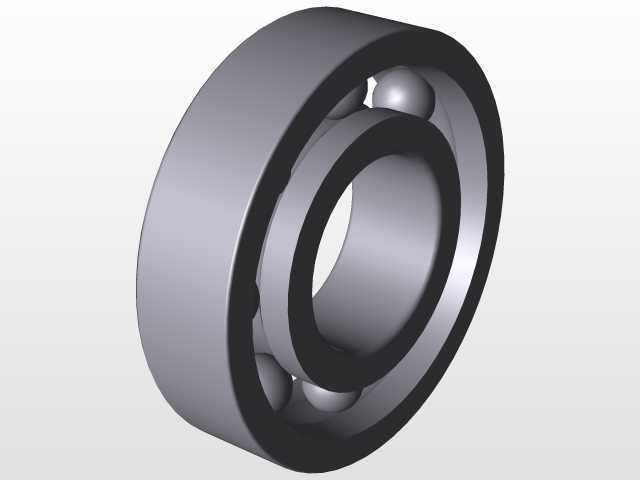

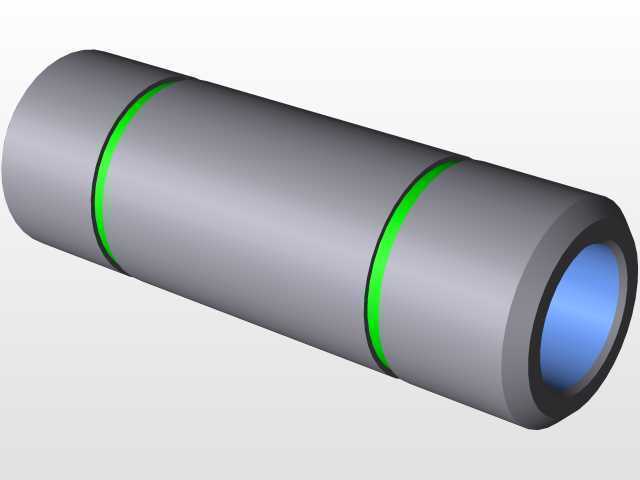

  轮缘与轮体主体的过渡位置采用大圆角过渡,避免直角位置出现应力集中导致的轮缘开裂,轮体的壁厚从轮缘位置向轮毂位置逐步加厚,匹配不同位置的受力需求,轮毂位置的内孔公差按照过渡配合设计,可直接压装标准深沟球轴承,无需额外加工衬套。安装边界方面,轮体的最大外径适配10-16号轻型工字钢轨道,轮槽的深度满足轨道顶面嵌入量不小于5mm的安全要求,轮缘的高度高出轮槽最低点8mm,可抵消轨道安装直线度误差带来的侧向偏移量,即使在轨道接缝存在1mm以内错边的情况下,轮缘也能顺利通过不会出现卡滞。轮体的轴向总宽度控制在适配标准端梁安装座的尺寸范围内,两侧预留的轴承安装位可适配内径20-30mm的标准轴承,安装时轴端通过锁紧螺母固定轴承内圈,

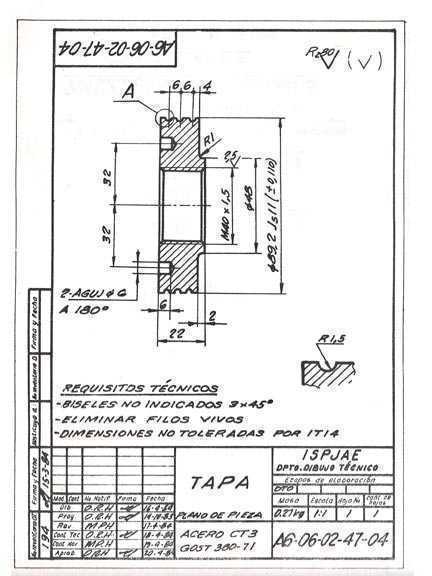

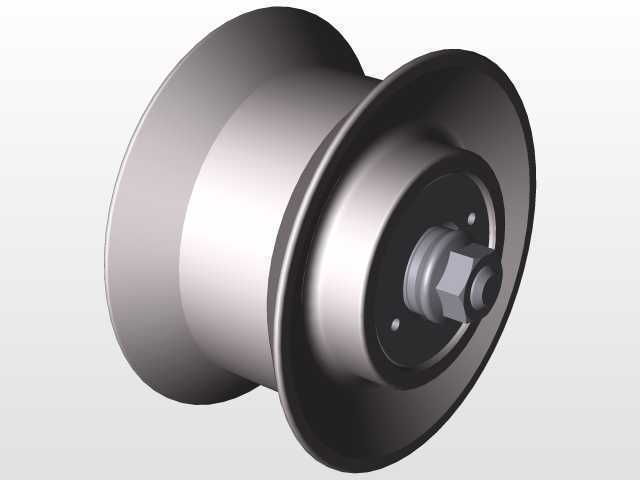

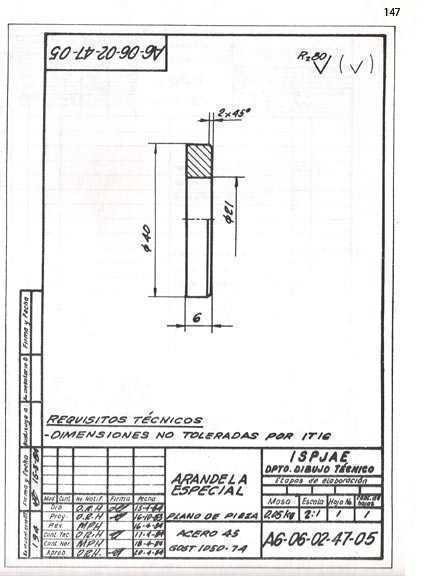

  端盖通过螺栓固定在顶部凸台的螺纹孔上,即可完成轮体的装配,无需额外设计定制连接件。实际运行过程中,轮体的滚动面做了表面淬火处理,硬度达到HRC45-50,可承受频繁启停带来的接触冲击,轮缘的内侧斜面做了15度的导向倾角,当轮体出现小幅偏移时,斜面可顺着轨道侧面逐步回正,不会出现硬摩擦导致的轮缘快速磨损。这类结构相比双轮缘槽轮,单侧无轮缘的设计更方便安装时的轮体对位,尤其适用于单侧有安装挡板的端梁结构,装配时可直接从轨道侧面将轮体卡入轨道,无需从轨道端部穿入,大幅降低现场安装与后期维护更换的难度。在三维建模过程中,轮体的曲面部分采用旋转特征生成,保证各回转面的同轴度公差控制在0.02mm以内,轮缘的过渡圆角、注油通道的阶梯孔、顶部凸台的安装孔位都做了完整的细节还原,可直接用于工程出图、装配干涉检查与运动仿真,导入装配体后可直接添加旋转配合与轨道接触约束,模拟实际行走过程中的轮轨接触状态,验证不同负载下的轮体偏移量与接触应力分布。
