L型带肋铰接安装支座结构设计

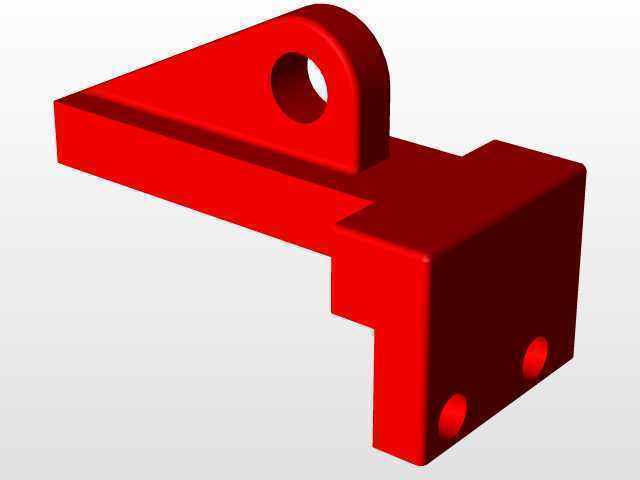

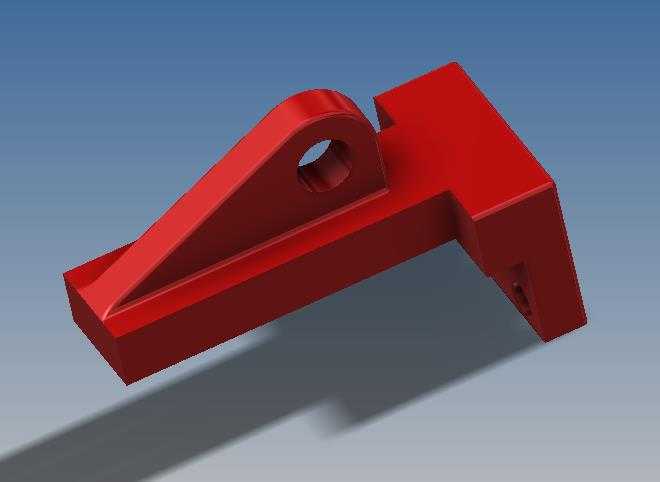

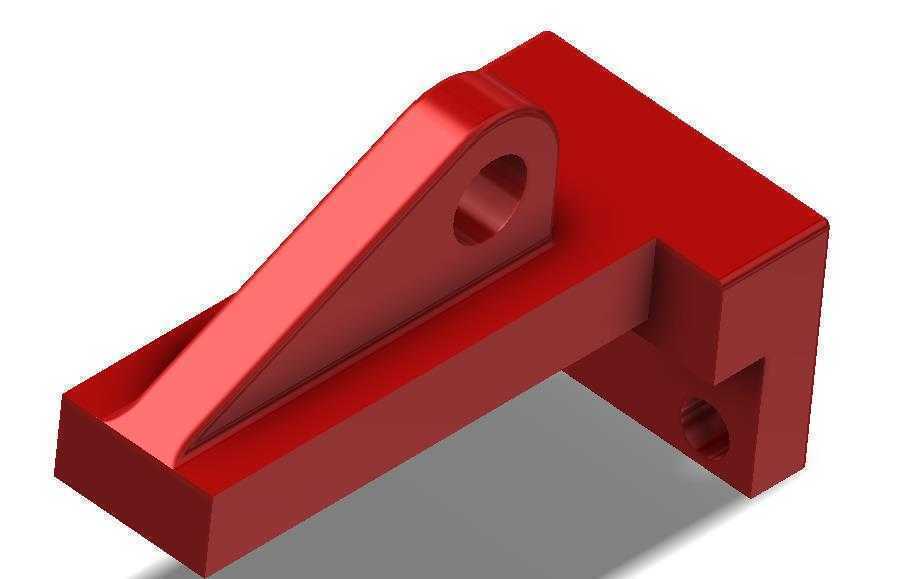

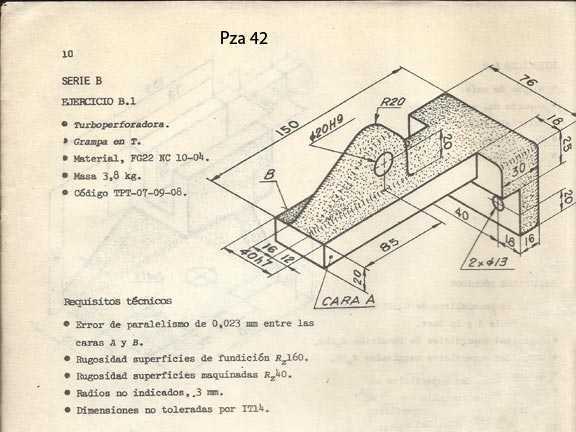

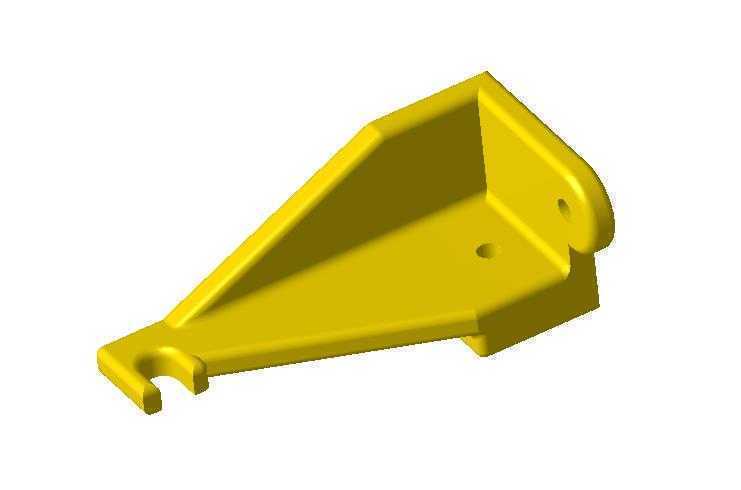

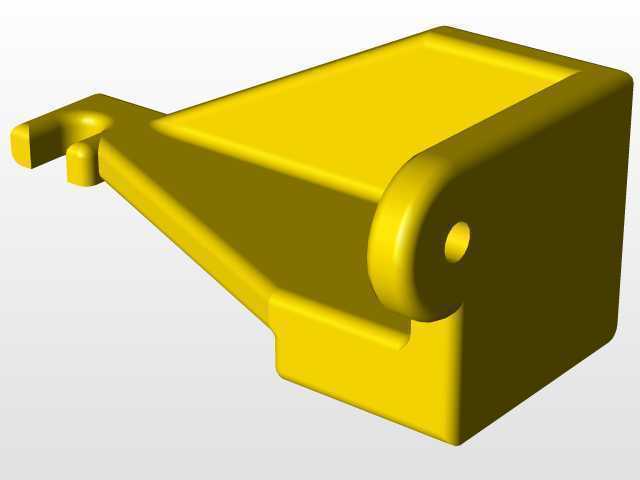

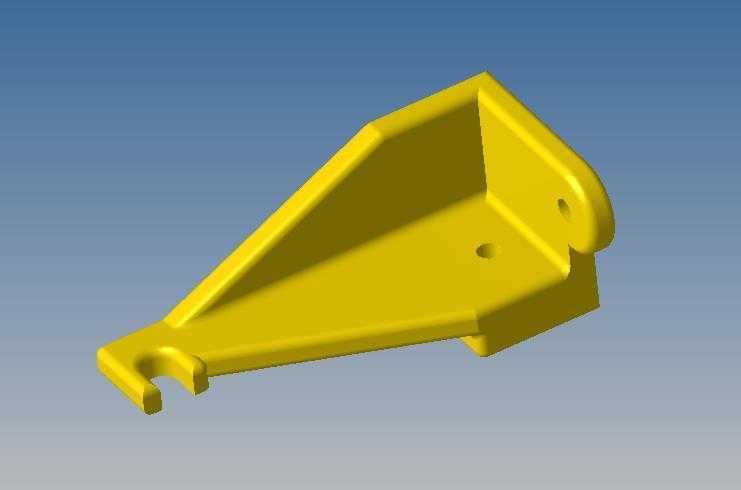

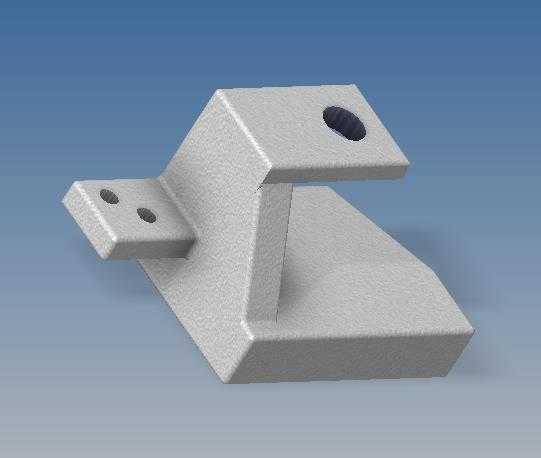

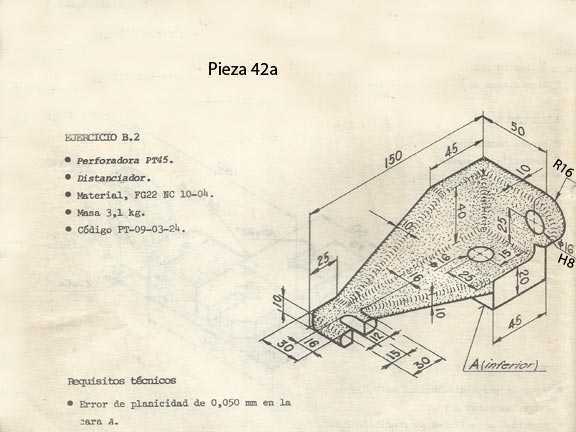

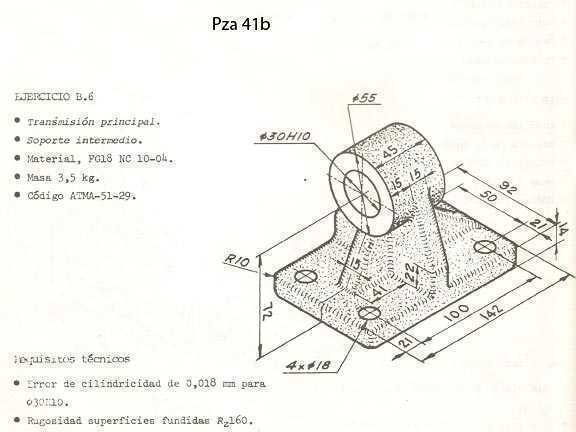

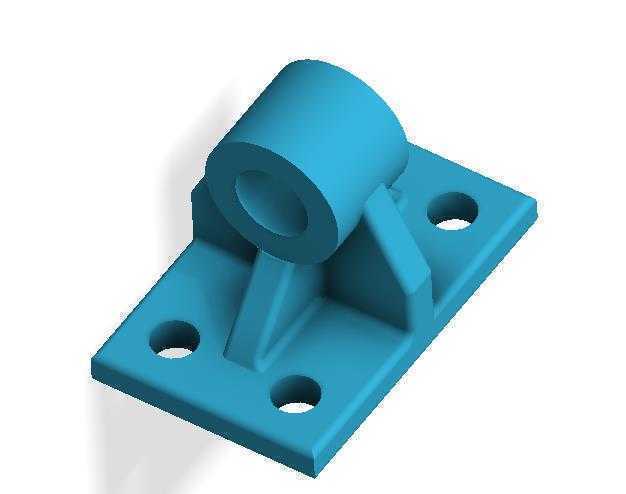

　　该构件属于设备安装体系里的铰接支撑类连接件，在各类工装夹具、非标自动化线体、小型专用设备的机架接驳环节应用广泛，主要承担单侧铰接支撑、载荷传递、位置限位的功能，常见于需要小角度摆动调整的工位接驳处，比如线体侧挡定位组件、小型工装的翻转支撑臂基座、检测设备的探头安装摆臂支座等场景，能够在承受垂直与侧向复合载荷的同时，预留铰接转动的自由度，避免刚性连接带来的应力集中问题。从结构设计逻辑来看，整体采用L型的基体布局，水平段作为安装贴合面，底部预留的沉孔用于穿装锁紧螺栓，可直接固定在型材机架或者设备安装平板上，垂直段向上延伸后通过三角加强筋与水平段连为一体，加强筋的厚度与基体壁厚保持一致，沿受力方向布置，

　　能够有效抵消铰接点传递过来的倾覆力矩，避免长期受载后基体出现弯折变形。上部的铰接耳板做了加厚处理，中间的铰接孔采用通孔设计，孔口做了微小的倒角去毛刺处理，既方便铰接销轴的穿装，也能减少销轴转动时的孔口磨损，铰接孔的轴线与水平安装面保持平行，确保摆动方向与设计自由度方向一致，不会出现卡滞问题。垂直段的侧部还做了让位缺口设计，当配套的摆臂向下摆动到极限位置时，不会与支座本体发生干涉，预留的摆动间隙能够覆盖常规工位调整的角度范围，不需要额外做二次让位加工。从安装边界来看，水平安装面的平面度要求控制在0.1mm以内，确保安装后与基准面完全贴合，不会出现局部翘曲导致的锁紧应力，底部安装孔的孔距按照常用的铝型材安装孔距匹配，

　　可直接适配欧标2020、3030系列型材的安装槽，不需要额外加工转接板。铰接孔的直径公差取H7级，与配套的g6级销轴配合时，既能保证转动顺畅，又不会出现过大的旷量，减少往复摆动带来的冲击噪音。壁厚设计上，基体整体壁厚均匀，避免注塑或者铸造加工时出现缩痕、气孔等缺陷，所有棱边都做了R1的圆角过渡，既减少加工时的应力集中点，也能避免安装调试过程中锐边划伤操作人员。在实际选型应用时，需要根据铰接端传递的最大载荷核算加强筋的抗弯截面模量，当载荷偏大时可适当增加加强筋的厚度或者在耳板侧部增加辅助肋板，该结构的设计冗余量能够覆盖多数轻载工位的支撑需求，不需要做大幅结构改动即可适配不同的安装场景，建模时所有特征都采用参数化驱动，修改安装孔距、铰接孔直径、基体高度等参数时可直接同步更新关联特征，大幅提升后续改型设计的效率。
