带孔座式弯臂传动连接构件

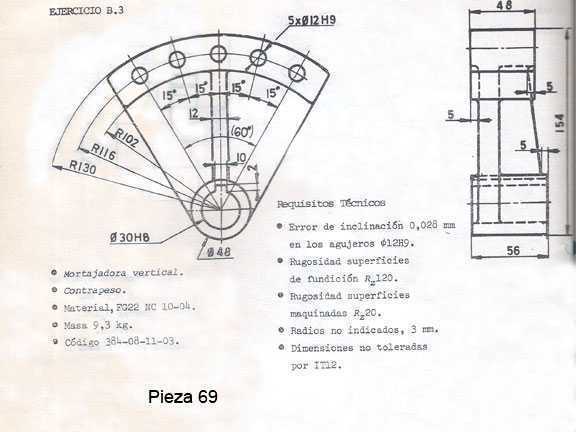

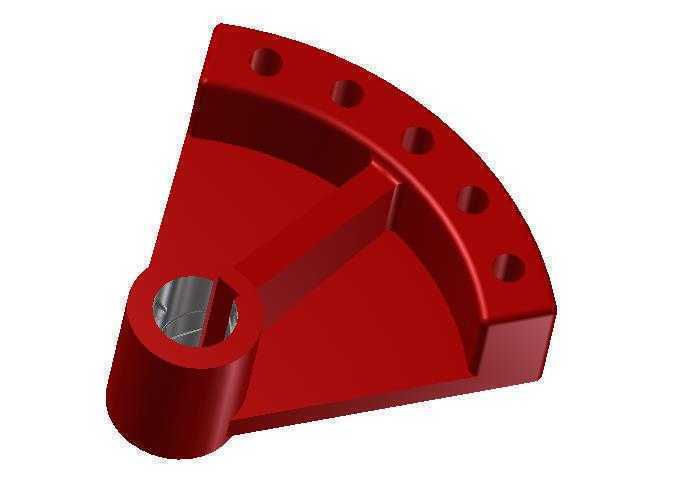

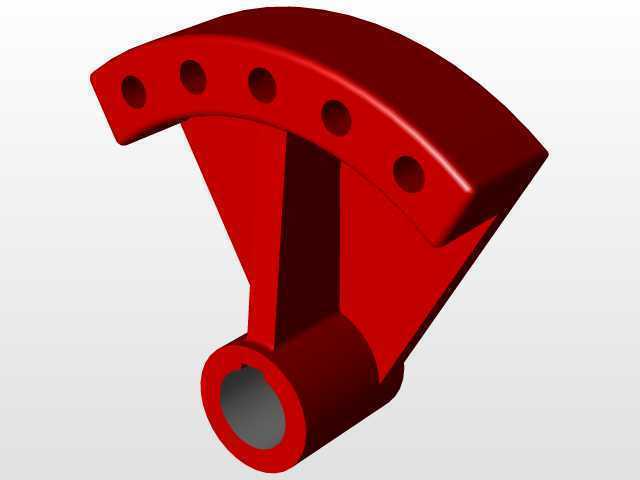

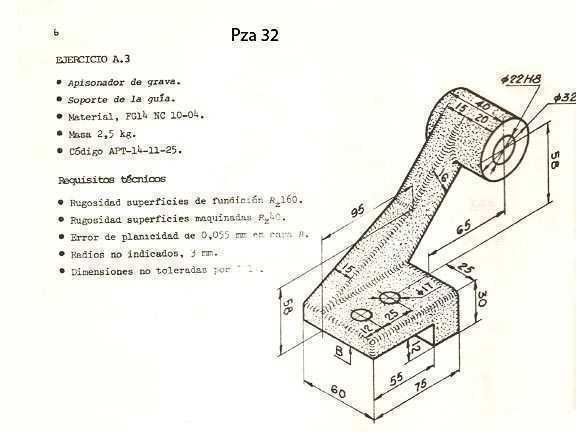

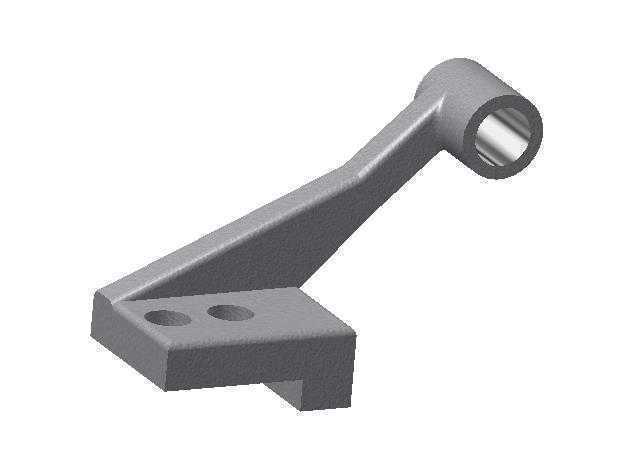

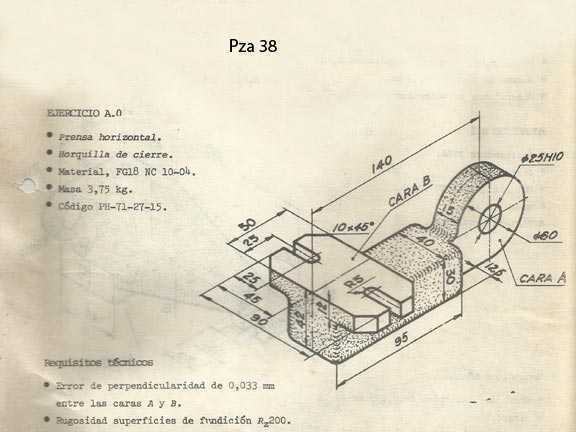

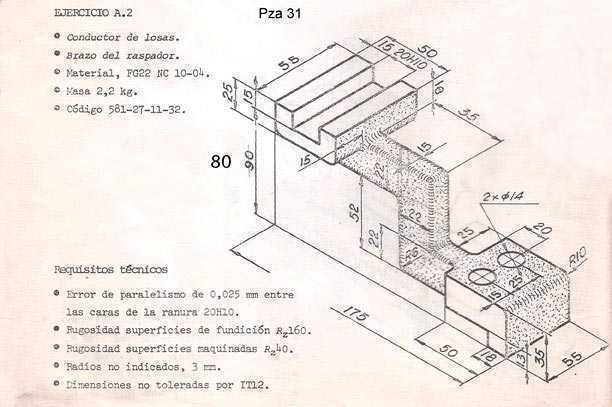

　　该构件属于机械传动系统中的铰接支撑类零件，在轻工输送设备、小型工装夹具、手动操作机构中应用广泛，常作为手动操作杆的主体结构，或是小载荷摆动机构的传力臂，承担力的转向传递与铰接支撑作用。从结构设计来看，构件一端为带双安装孔的L型定位座，安装面做了铣平处理，保证与安装基体贴合时的平面度要求，两个通孔为同轴等径设计，适配M6-M8规格的内六角圆柱头螺钉，安装时可通过螺钉将座体牢牢固定在设备基座或工装台面上，L型的折边结构可卡入安装基体的定位槽内，抵消构件受摆动载荷时产生的侧向扭转力，避免长期使用后连接螺钉受剪切力断裂。构件另一端为带通孔的圆筒形铰接端，内孔做了铰削加工，表面粗糙度控制在Ra1.6以内，可与配套的铰接销轴形成间隙配合，

　　铰接端的外圆与臂身采用圆弧过渡，避免应力集中导致的臂身断裂，过渡圆角半径根据臂身截面尺寸做了匹配设计，保证载荷传递的平顺性。连接两端的臂身采用变截面斜向设计，从铰接端到安装座端截面逐渐加宽加厚，这种设计既可以在满足抗弯强度要求的前提下减少材料用量，降低构件整体重量，又能适配安装空间内的避让需求，避免臂身摆动过程中与周边其他零部件发生干涉。从安装边界来看，安装座的底面为安装基准面，铰接端内孔的中心轴线与安装基准面的垂直距离、与安装座定位折边侧面的水平距离均为固定设计值，选型时需确认该尺寸与设备安装空间的匹配度，臂身摆动过程中扫过的空间范围需提前在设备布局时预留足够余量，避免运动干涉。在实际工况中，

　　该构件承受的载荷主要为铰接端传递的径向摆动力，以及安装座处的固定反力，设计时通过有限元分析对臂身的应力分布做了校核，在最大额定载荷下臂身最大应力远低于材料的屈服强度，安全系数满足一般工业设备的使用要求。构件的毛坯可采用熔模铸造工艺成型，后续再对安装面、铰接内孔、安装孔做机加工，既可以保证各配合面的精度要求，又能控制加工成本，适合小批量生产加工。在装配环节，铰接端内孔需涂抹适量润滑脂，降低销轴与孔壁的磨损，延长构件的使用寿命，安装座的固定螺钉需加装弹簧垫圈，防止设备运行过程中螺钉受振动松动。该类构件的设计核心在于平衡结构强度、安装空间与运动轨迹三者的关系，既要保证传力可靠，又要避免结构冗余导致的空间浪费，同时还要兼顾加工工艺性，

　　减少不必要的复杂曲面加工，降低生产制造成本。对于手动操作类的应用场景，臂身的长度设计还需考虑操作力的力矩匹配，保证操作人员施加较小的力即可驱动机构完成动作，降低操作疲劳度；对于自动摆动机构的应用场景，铰接端的尺寸精度需进一步提升，可加装铜套作为耐磨衬套，提升构件的耐磨性能，适应高频次摆动的工况需求。
