农田耕作钉齿式整地碎土耙具

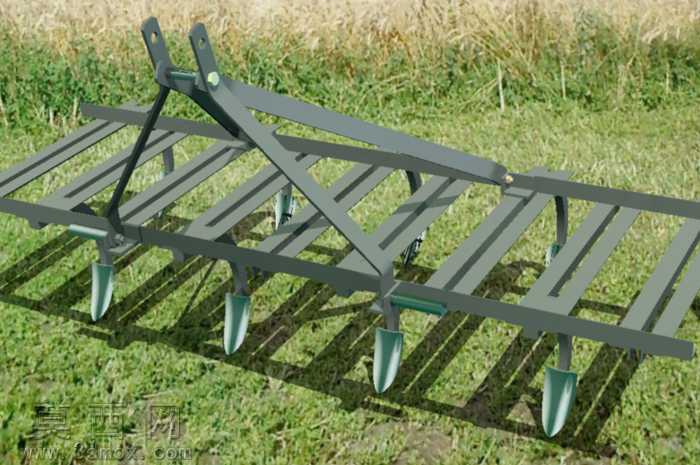

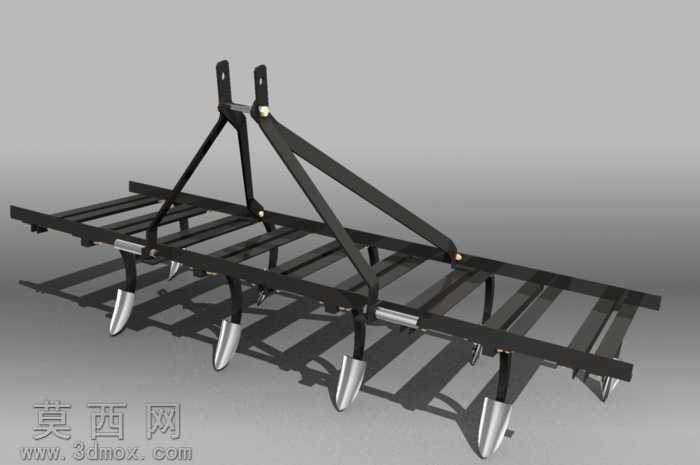

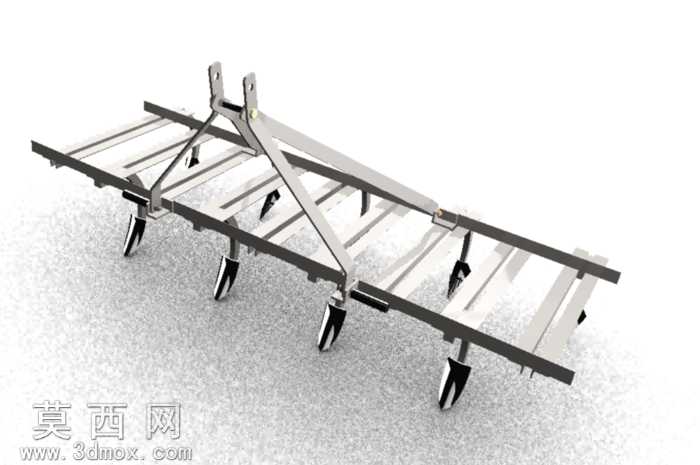

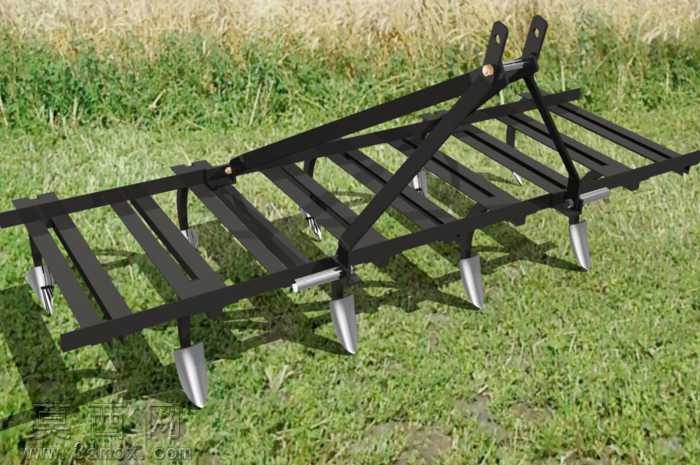

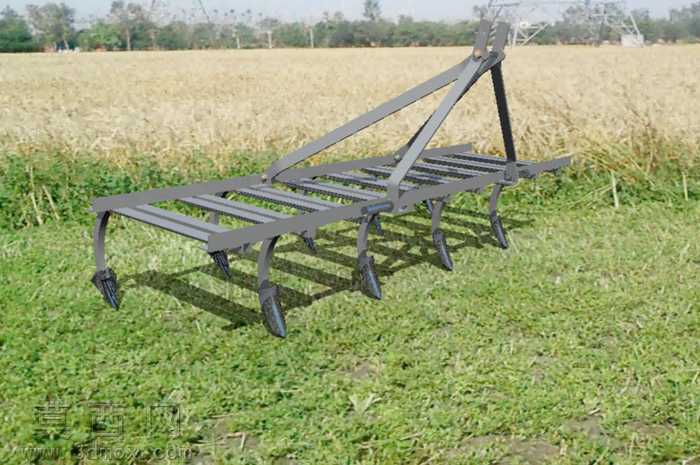

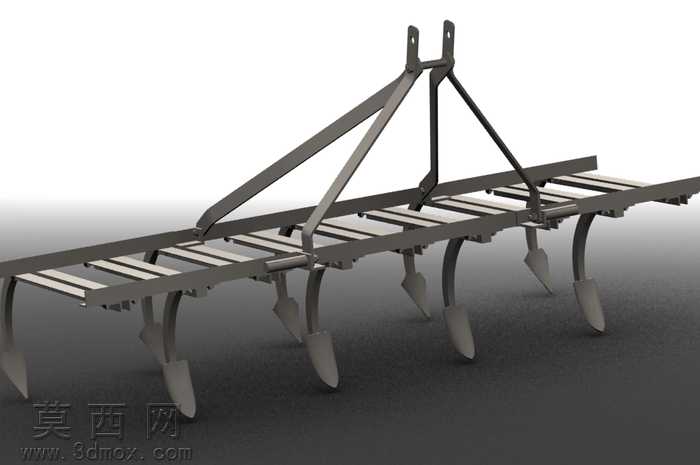

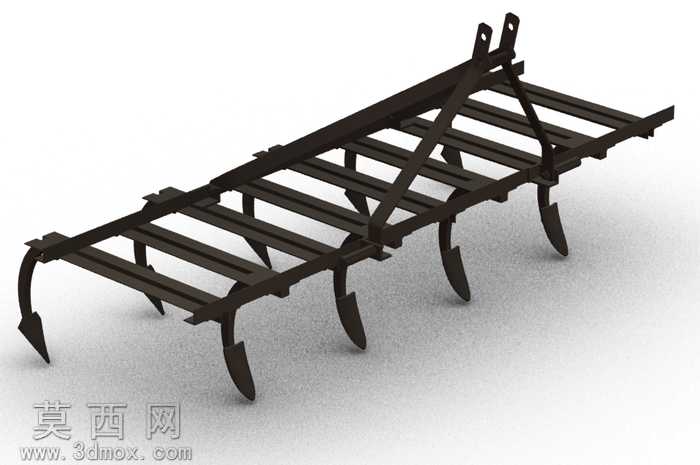

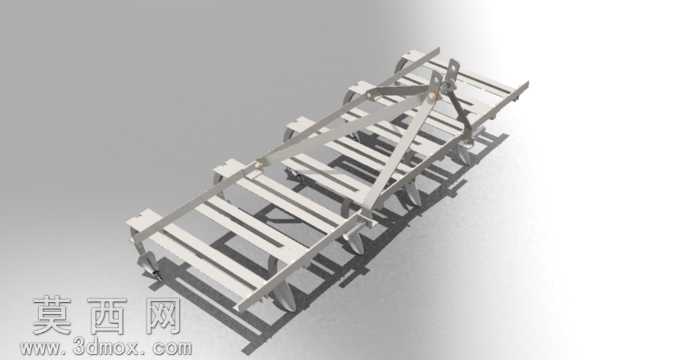

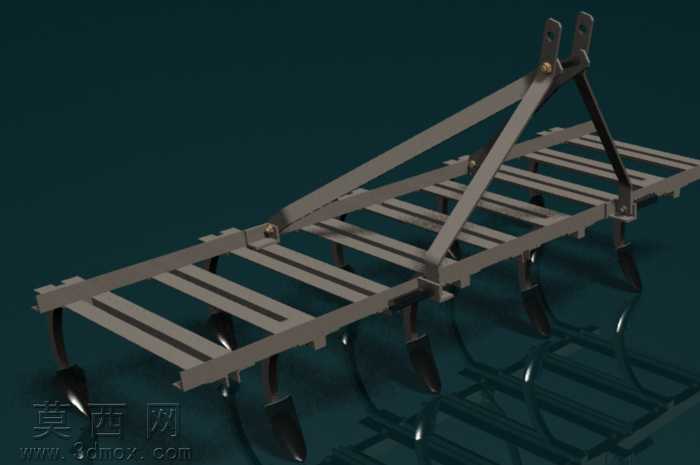

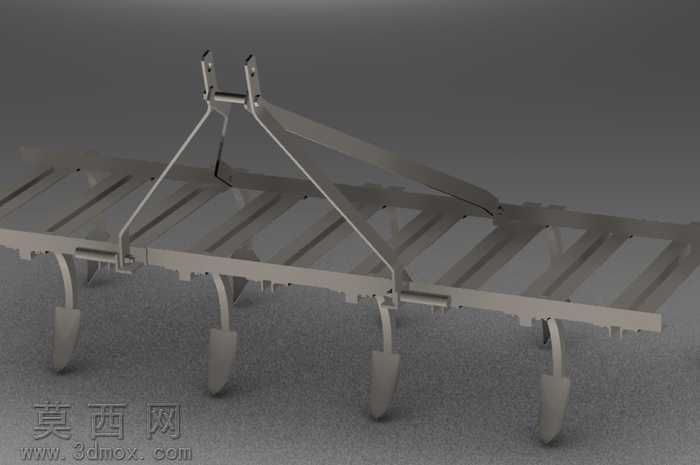

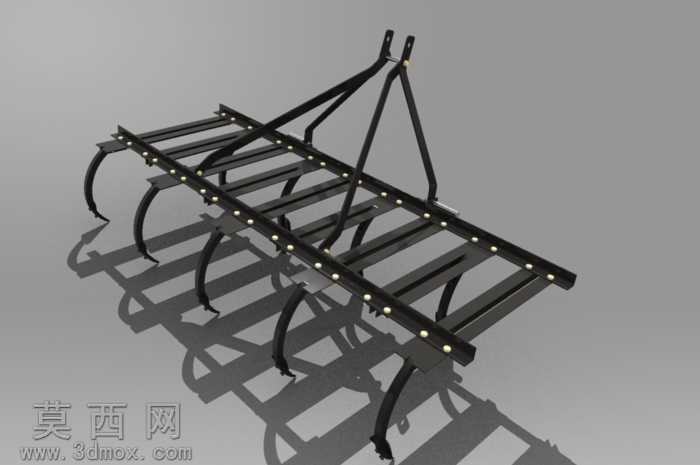

本作品为适配拖拉机挂载的农田整地作业钉齿耙三维模型，建模阶段采用SolidWorks完成全参数化结构搭建，首先依据三点悬挂挂载标准确定主连接架的安装孔位尺寸，保证与拖拉机后悬挂系统的适配性，主框架采用矩形截面型钢拼接的桁架式结构，建模时通过焊件模块快速生成各段型材实体，对焊接连接部位做圆角过渡处理还原真实加工工艺细节。横向排布的多根承载梁上均匀安装耕作钉齿，每根钉齿采用圆锥式破土尖端设计，建模时对钉齿与承载梁的连接座做可拆卸式结构还原，预留螺栓安装孔位，方便实际使用中更换磨损的钉齿部件。斜向布置的加强拉杆连接主悬挂架与两侧框架梁，通过装配约束模拟真实铰接结构，还原作业过程中框架的受力传递路径。渲染阶段采用哑光黑色金属材质覆盖框架主体，模拟农机具常用的防锈黑漆涂层效果，钉齿尖端做抛光金属材质处理，还原硬质合金钢部件的金属光泽，地面场景采用写实草地纹理，添加自然日光光照系统，投射柔和的实体阴影，还原机具在田间作业的真实视觉效果。设计过程中充分考虑整地作业的功能需求，钉齿排布采用前后错位布局，避免作业时出现漏耕区域，框架整体宽度匹配常规中小马力拖拉机的作业幅宽，各部件的厚度参数参考实际农机的承重要求设置，保证结构强度满足碎土、浅层除草的作业负载，三点悬挂的铰接点位置经过重心校核，保证机具挂载后升降过程平稳，作业时钉齿入土角度一致，可完成播前土壤粉碎、通气整理，以及苗期行间浅层扰动除草的作业需求，模型各部件可单独拆解，方便后续做工程图导出或结构优化调整。
