液压管路用三通抱箍式连接接头结构

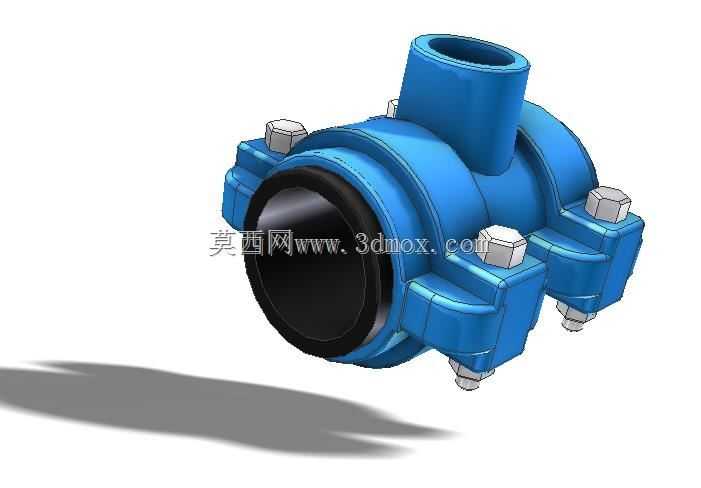

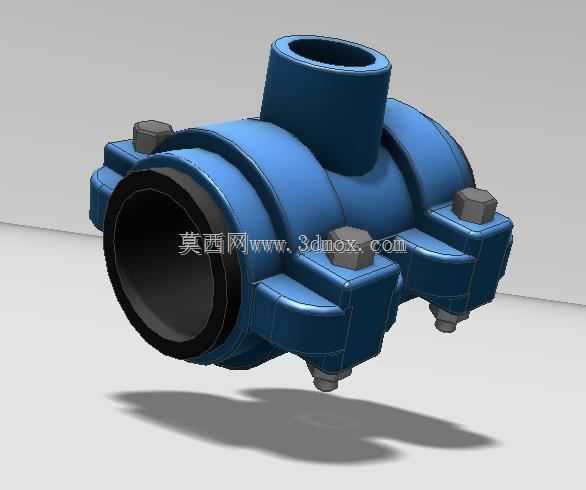

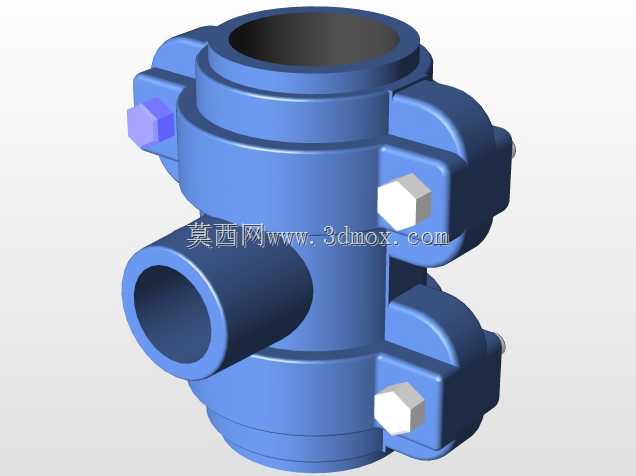

这类抱箍式三通接头主要应用在低压液压输送、给排水管路改造、农田灌溉管网接驳等场景，尤其适合无法动火焊接、需要快速加装支路的现场施工工况，相比传统焊接三通，它不需要对主管进行截断开孔焊接作业，能在不停输的状态下完成支路引出，大幅降低管网改造的施工成本与停机影响。从结构设计来看，该接头采用上下对合的抱箍式壳体结构，壳体内部贴合主管外壁的位置嵌有密封胶圈，安装时将两半壳体扣合在主管外壁对应位置，通过周向布置的六角螺栓逐步均匀拧紧，让壳体内的密封胶圈产生均匀的压缩变形，在主管外壁与接头壳体之间形成可靠的静密封，避免管内输送介质出现渗漏。接头上方垂直引出的支路接口为标准承插结构，可直接对接对应通径的支管，支路与壳体为一体化成型结构，不存在拼接焊缝带来的泄漏隐患。设计过程中需要重点把控几个核心尺寸边界：首先是抱箍内圆弧的曲率半径，必须完全匹配对应规格主管的外径，公差控制在h7级别，避免间隙过大导致胶圈压缩量不足，或是间隙过小导致抱箍无法顺利扣合到主管上；其次是螺栓孔的位置度，两半壳体合模后螺栓孔的同轴度偏差不能超过0.1mm，否则拧紧过程中会出现螺栓别劲、壳体受力不均的问题，长期受管路振动影响容易出现密封失效；另外支路接口的同轴度要与壳体安装基面保持垂直，偏差不超过0.5°，避免支管安装后出现倾斜应力，长期受力导致接口开裂。从实际使用的角度，这类接头的适用压力范围通常在1.6MPa以内，适配的介质包括液压油、常温清水、轻度腐蚀性的灌溉水肥溶液，安装时不需要复杂的专用工具，仅用普通活扳手即可完成作业，后期维护时也只需要定期检查螺栓预紧力、更换老化的密封胶圈即可，整体维护成本远低于焊接式三通。建模过程中需要重点还原壳体的铸造圆角、螺栓凸台的加强筋结构，这些细节直接影响接头的受力分布，凸台位置的加强筋可以避免螺栓拧紧时壳体出现应力集中开裂，内圈密封槽的深度与宽度要严格匹配胶圈的线径，保证胶圈压缩率在20%-30%的合理区间，既保证密封效果，又不会因为压缩量过大导致胶圈永久变形失效。
